這幾天測試西門子200PLC和組態王自由口方式進行通信。

因?yàn)橐郧皼](méi)做過這方面的通信，組態王也只熟悉一點，所以網上找點資料看看。

原以為很簡單的通信，感覺就是觸摸屏和PLC通信那樣，簡單配置一下參數：地址、波特率等。

現在看來還真是差不多，只是要看的資料很多，結合起來看，弄清楚兩者之間的通信協議。

明白之后就很簡單。

整理下測試程序和大家分享下，歡迎指導，學習，分享。

（1）下圖是西門子200PLC編程軟件STEP7的通信端口設置：和組態王里面設置要一致；

（2）下圖是PLC編程 STEP7，需要下載亞控的一個初始化程序。

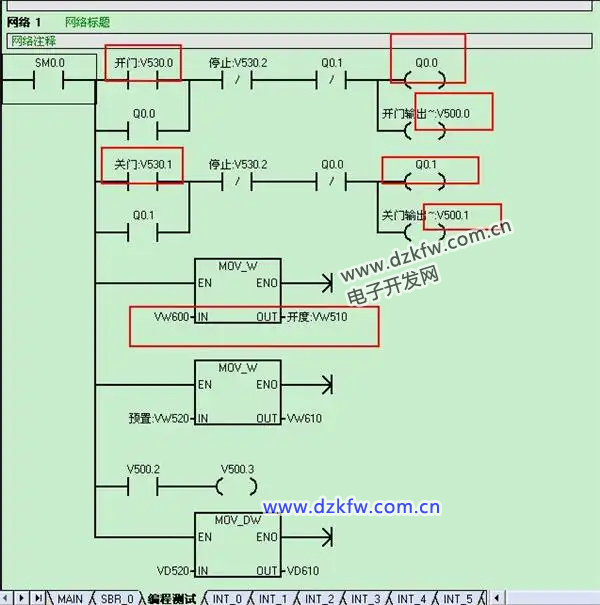

   測試程序如下：

   測試地址如下：

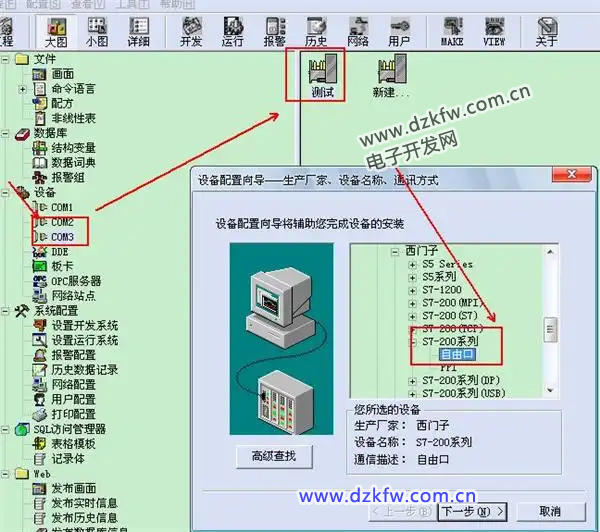

（3）下圖是組態王KingView操作：

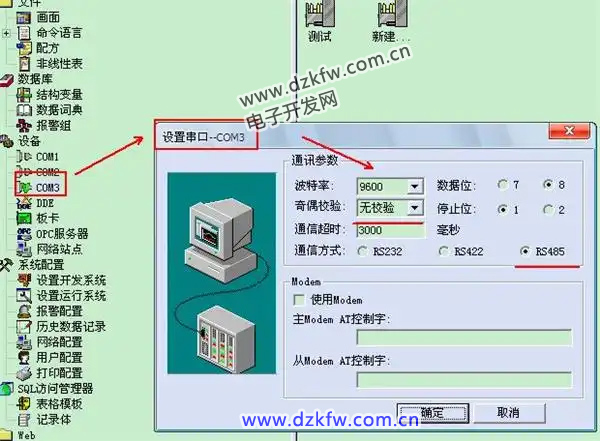

    和PLC中的一致：

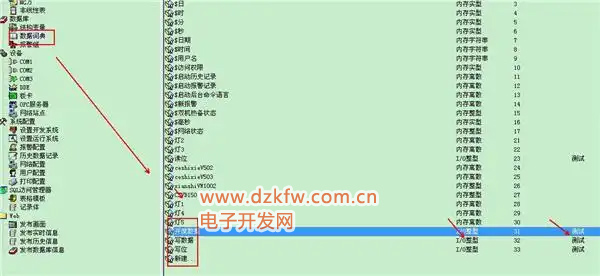

   數據詞典的操作

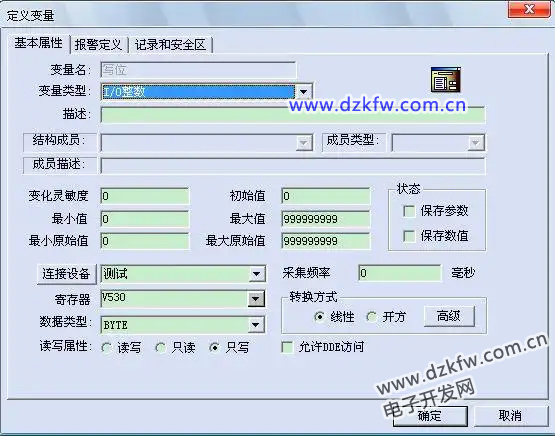

    定義變量：

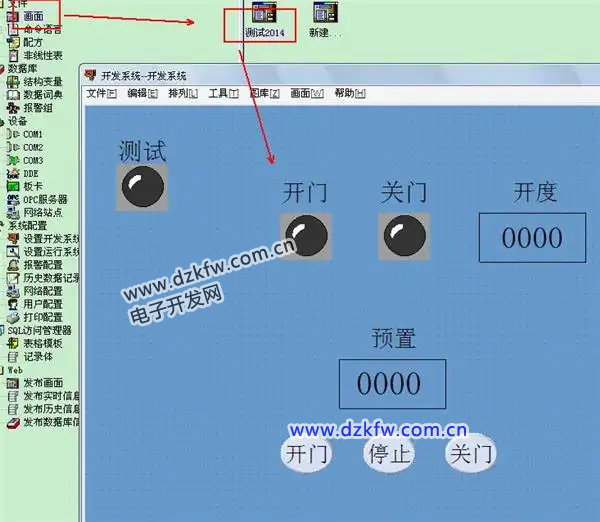

  測試畫面制作：

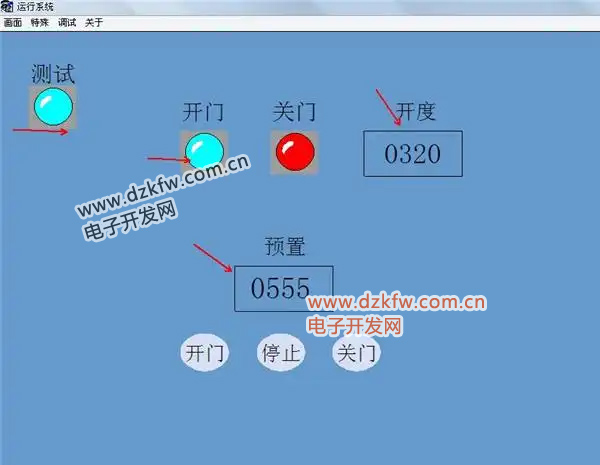

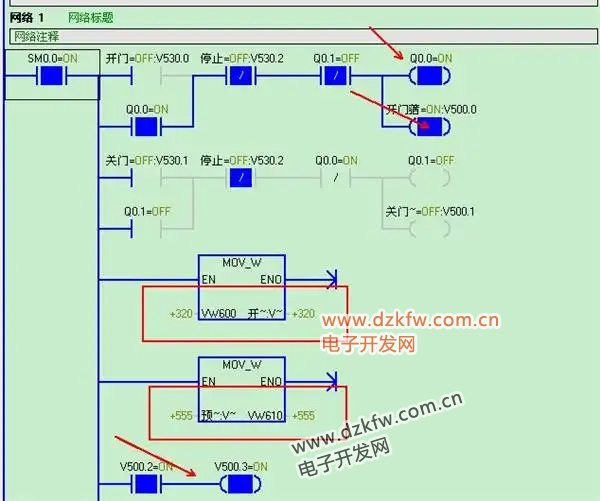

（4）下圖是兩者通信的截圖：

（5）總結

組態王和200PLC之間協議

選取其中一點，這個沒怎么看懂，歡迎大家指導。

上位機發送讀指令:

BYTE1: PLC地址 (1~255)

BYTE2: 0x00 (讀指令代碼)

BYTE3: 寄存器類型（0-V, 1-Q, 2-I）

BYTE4-5: 起始偏移地址（0-9999）

BYTE6: 數據個數（1~32 n）

BYTE7: 數據類型（1，2，4 m）

BYTE8-11: 保留

BYTE12: 校驗字節

PLC應答:

讀成功時:

BYTE1: PLC地址 (1~255)

BYTE2: 0x00 (讀指令代碼)

BYTE3: 寄存器類型（0-V, 1-Q, 2-I）

BYTE4-5: 起始偏移地址（0-9999）

BYTE6: 數據個數（1~32 n）

BYTE7: 數據類型（1，2，4 m）

BYTE8-n*m+8: 數據

BYTEn*m+9: 校驗字節

MAIN

LD     SM0.1

CALL   SBR_0:SBR0                  //初始化子程序

LD     SM0.7

=      SM30.0

SBR_0:初始化子程序SUBROUTINE COMMENTS Press F1 for help and example program

LD     SM0.0

MOVW   +2, VW8                     //PLC自由口地址，此處每臺機器需設不同的地址

LD     SM0.0

MOVB   9, SMB30                    //通訊參數，波特率9600，自由口通訊

MOVD   &VB100, VD40// VB100:接收緩沖區的首字節

MOVW   +10, VW54// VW54:存放發送數據按字節異或校驗的次數,10次校驗完已//接收了11個字節了，最后一個12號字節是校驗。

MOVB   12, VB150

MOVB   VB9, VB151// VB151賦以本機地址

MOVD   &VB151, VD60// 發送首地址VD60賦以地址

MOVB   6, SMB34

ATCH   INT_0:INT0, 10

ATCH   INT_1:INT1, 8

ENI

INT_0://用作初始化幾個參數。每次接受新一幀數據前調用，完了就進入INT_2(接受地址，//并判斷,)

LD     SM0.0

DTCH   10

MOVD   VD40, VD46//初始化 VD46為VD40

MOVW   +10, VW44//初始化異或校驗的次數

MOVW   +10, VW54//初始化異或校驗的次數

ATCH   INT_2:INT2, 8               //接受中斷起用服務程序INT2

INT_1://延時轉向INT0//網絡正常時這里應該很少調用

LD     SM0.0

MOVB   5, SMB34

ATCH   INT_0:INT0, 10

INT_2:接受地址，并判斷

LDB=   SMB2, VB9                   //地址和本機相符

MOVW   VW8, AC0// AC0這時存入的是本機地址

MOVB   255, SMB34//255MS的長延時監控，如超過將做異常處理回到初始化重新再來接//收,要知道傳送一個字節是毫秒級的。就是200字節左右看做異常

ATCH   INT_3:INT3, 8               //起用中斷服務INT3，接受包

ATCH   INT_5:INT5, 10              //起用延時監控服務INT5

CRETI

LDB=   SMB2, VB9                   //地址和本機不符

NOT

ATCH   INT_0:INT0, 10              //返回中斷入口

ATCH   INT_1:INT1, 8

INT_3://主接受服務程序，同時做異或校驗

LD     SM0.0

XORW   SMW1, AC0// AC0上次已存入本機地址，這次做第一次異或，記住異或的次數

MOVB   SMB2, *VD46// 指針VD46這時指向VB100,即將讀寫代碼存入VB100

INCD   VD46//指針VD46指向VB101

DECW   VW44//異或的次數VW44-1=10-1=9

LD     SM1.0                       //完成預定的接受字節數//10次異或完就接收11

//個字節，一楨是12個字節，第12字節是校驗位，

ATCH   INT_4:INT4, 8               //起用通訊數據處理主程序//第12字節交INT4比較//處理

INT4：//通訊數據處理主服務程序

LD     SM0.0

BMB    VB100, VB152, 6//接受報頭拷貝到發送報頭// VB100存讀寫代碼，VB151賦以本

//機地址，VB152存讀寫代碼

LD     SM0.0

DTCH   8                           //暫停響應接受中斷

INCD   VD46// VD46這時指向VB111，

MOVB   SMB2, *VD46//校驗位存入*VD46即VB111

XORW   SMW1, AC0// AC0是前11個字節的異或

ANDW   16#FF, AC0                  //檢查異或校驗

LDN    SM1.0                       //異或校驗錯誤

MOVB   VB100, AC0// VB100存讀寫代碼

MOVB   16#80, AC1

ORW    AC0, AC1//這步運算，如讀AC1=0X80，如寫AC1=0X81

MOVB   AC1, VB152// VB152存入發送幀的BYTE2，VB151是BYTE1：本機地址

MOVB   16#1, VB158// VB158：BYTE8: 0x01(校驗錯代碼)

MOVW   +10, VW54//10次異或的次數

JMP    3                           //校驗錯誤，向PC返回錯誤碼

LD     SM1.0                       //異或正確//兩數相同異或結果=0，很好理解

MOVW   +4, VW34

ATCH   INT_8:INT8, 8               //起用服務程序INT8響應接受中斷，接受包尾

LD     SM0.0                       //數據處理
