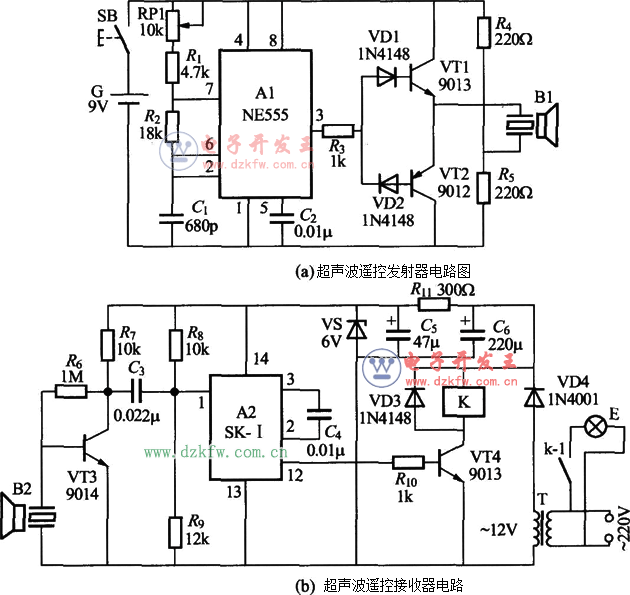

會員注冊超聲波具有不可見，且不會對家用電器造成干擾等優點，所以在有些場合下很受人們的青睞。如圖所示為一個實用的超聲波遙控燈開關，它由超聲波遙控發射器與接收器兩部分組成。超聲波遙控發射器電路見圖，NE555時基電路A1組成頻率約40kHz的自激多諧振蕩器，電信號由③腳輸出經VT1、VT2放大驅動超聲換能器B1向空中輻射超聲遙控指令。RP1是微調電阻，調節它可微調振蕩頻率，使其正確工作在40kHz。超聲波遙控接收器電路見圖。它由超聲接收換能器B2、前置放大器 VT3、聲控專用集成電路A2、電子開關和電源電路等部分組成。
