NE555手觸式定時供水水龍頭,NE555 Automatic faucet

關鍵字：NE555,水龍頭電路圖

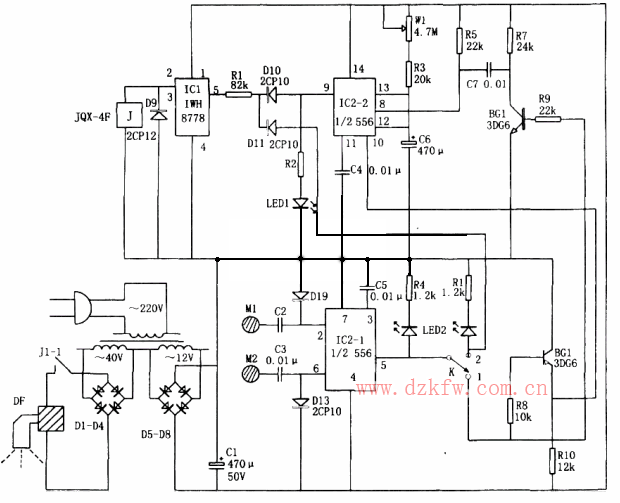

如圖所示為手觸式定時供水控制閥電路。該控制閥由降壓整流電路、雙穩態觸發電路IC2-1(1/2556)、定時電路IC2-2(1/2556)、繼電器控制電路等組成。降壓整流電路為IC1(IWH8778)、IC2(556)等提供直流電壓VDD=+12V。當觸摸金屬片M2時，IC22-1和C2、C3、D12、D13組成的雙穩態觸發電路發生翻轉，由⑤腳輸出的高電平使BG2截止，BG1導通，且點亮LED2，從而又使單穩定時電路IC2-2翻轉，定時時間為td=1.1(R3+Rw1)C6，由IC2-2⑨腳輸出的高電平使IC1功率開關管導通，繼電器J吸合，J1-1觸點閉合，電磁閥DF通電開啟、放水。定時時間到，IC1關閉，停止放水。當開關K撥到“2”位時，為人工放水狀態，需要關閉時，觸摸M2即停止放水。
