近幾年S7-1200和1500肯定是西門子的主推產品。盡管現在S7-300和400依然被廣泛的運用，但隨著博途軟件的高度集成化，并被越來越多的工程師接受，S7-1200/1500以及一些只有博途才兼容的其它自動化產品將會被越來越多的運用在項目中。

S7-1200作為新推出的緊湊型控制器，其產品定位在原有的SIMATIC S7-200和S7-300之間，它與S7-300的區別主要體現在硬件、通信、工程、存儲器、功能塊、計數器、定時器、工藝功能等方面。

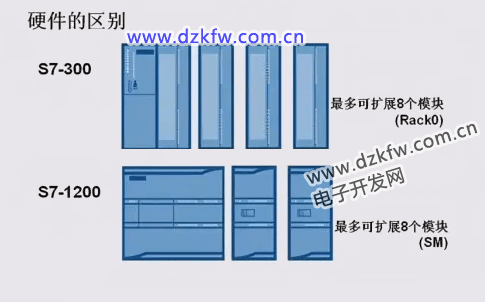

01、硬件的區別

在硬件擴展方面，S7-300的主機架多支持八個擴展模塊，而S7-1200支持擴展多八個信號模塊和多三個通信模塊。

以S7-300 CPU313C和S7-1200 CPU1214C為例，S7-1200的CPU支持通過信號板來增加IO點數，而S7-300CPU的IO點數是固定的。

在硬件組態方面，S7-300和S7-1200的地址都可以由用戶手動進行重新分配。

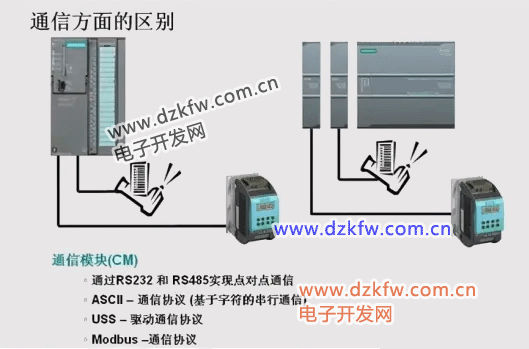

 02、通信方面的區別

串行通信方面，S7-300和S7-1200都支持通過RS232和RS485實現點對點通信，支持ASCII、USS和MODBUS等通信協議。

S7-300需要選用帶PTP接口的CPU或者CP模塊，實現RS232的串口通信。

而S7-1200則是通過RS232通訊模塊來實現串口通信。S7-1200本機集成了PROFINET接口，支持與編程設備、HMI以及其他CPU之間的通信。

03、工程方面

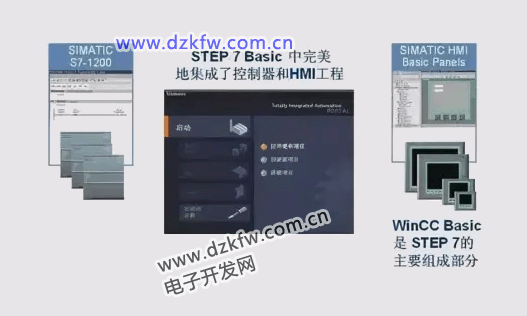

S7-1200的編程軟件STEP7 Basic提供了一個易用集成的工程框架，可用于SIMATIC S7-1200和精簡HMI面板的組態。

04、存儲方面的區別

S7-300和S7-1200的程序存儲器和數據存儲器的大小都是浮動的。S7-1200 CPU的符號表和注釋可以保存在CPU中，可在線獲取。

在S7-1200中利用符號化存取，可以zui優化分配數據塊所占的存儲區。在保持存儲區方面，S7-1200多可以設置2048個字節的保持區，可以對數據塊中的離散變量設置保持性。

而S7-300是以字節為單位進行保持性設置的。在存儲容量方面，S7-1200的存儲卡大可到24兆字節，對于S7-1200存儲卡是可選項，而S7-300的存儲卡是必選的。

S7-300的存儲卡無法存放配方和數據記錄等。另外S7-1200的存儲卡還將用來實現存儲區擴展，程序分配及固件升級等功能。

05、程序結構的不同

S7-1200和S7-300一樣，有OB塊、FB塊、FC塊及數據塊等，程序結構高度模塊化，并且可以重復利用，大嵌套深度為16。S7-1200和S7-300類似，都是通過組織塊來分配事件的。

06、數據類型的不同

S7-1200中的新數據類型使應用更加靈活。例如用于日期和時間時，S7-300通過調用系統功能塊SFC讀取日期時間數據，而S7-1200可以通過符號名訪問DTL結構的所有組成部分。

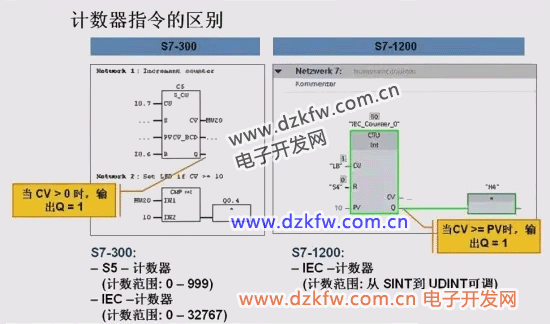

07、計數器指令的區別

S7-300中的計數器在計數值大于零時，計數器輸出置位，而S7-1200中的計數器，在計數值大于等于設定值時，輸出置位。

S7-300 S5計數器的計數范圍是0到999，而S7-1200的計數范圍是可調的。

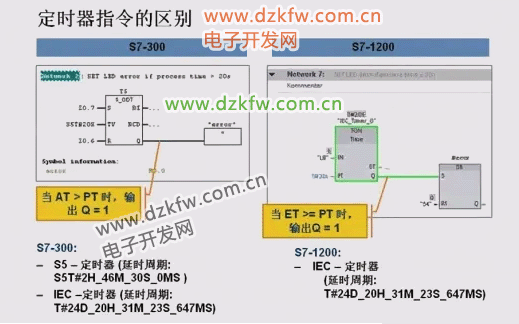

08、定時器指令的區別

S7-300中的定時器在計時值大于設定值時，定時器輸出置位，而S7-1200的定時器在計時值大于等于設定值時輸出置位。另外S7-1200的定時時間可以像S7-300一樣直接輸入。

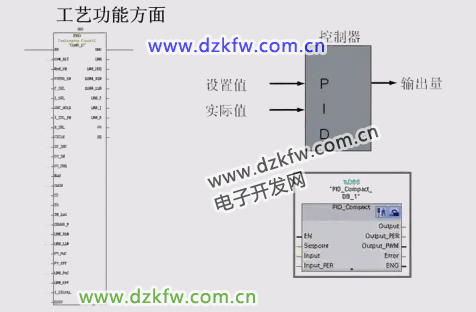

09、工藝功能

S7-1200和S7-300類似，都是通過調用相應的塊來實現不同的工藝功能。
