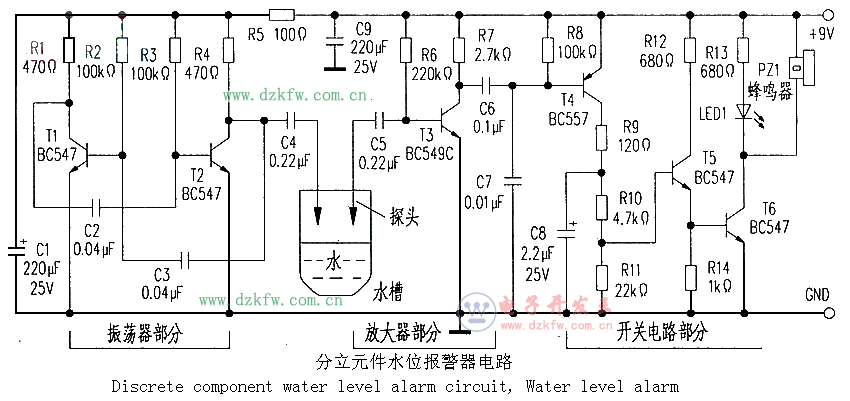

  這種水位報警器可以在水槽中水位滿槽時及時發出報警聲。電路中晶體管振蕩器產生的方波信號經探頭送入水中。探頭壽命很長，因為沒有電解腐蝕。

    整個電路由晶體管多諧振蕩器、放大器和報警電路構成。

    多諧振蕩器以方波信號的形式從T2集電極輸出音頻頻率，經C4送到水槽頂部的兩個探頭之一。另一探頭經C5連接至放大器T3。

    當水槽儲水滿槽后．振蕩器輸出的音頻頻率從探頭處在水槽中擴散．并被男一探頭接收．經C5由T3放大后傳送至報警部分。報警部分的T4和T5將信號進一步放大，驅動晶體管T6，使蜂鳴器發出警報，同時點亮指示燈LED1。

    當水槽空時，蜂鳴器不叫，指示燈LED1也不發光。

    總之．當兩個探頭被水或導電性的液位短路后．蜂鳴器就會發出警報聲。

    電路可安裝在普通PCB板上，并封入適當的盒內。用粗導線制成兩只探頭，并固定在水槽頂部，使水槽中注滿水后探頭能接觸到水面。
