下面的程序在11.0592MHz的STC89C52做過測試，C代碼也很簡單：
 　　#include
 　　#define uchar unsigned char
 　　#define uint unsigned int
 　　uchar xdata LD _at_ 0x7fff;
 　　void delay(uint cnt)
 　　{
 　　uint i;
 　　for(i=0;i
 　　}
 　　void main(void)
 　　{
 　　uchar i;
 　　delay(1000);
 　　while(1)
 　　{
 　　LD = 0x00;
 　　LD = 0xf0;
 　　LD = 0x73;
 　　// i = LD;
 　　delay(1000);
 　　LD = 0xff;
 　　delay(1000);
 　　}
 　　}

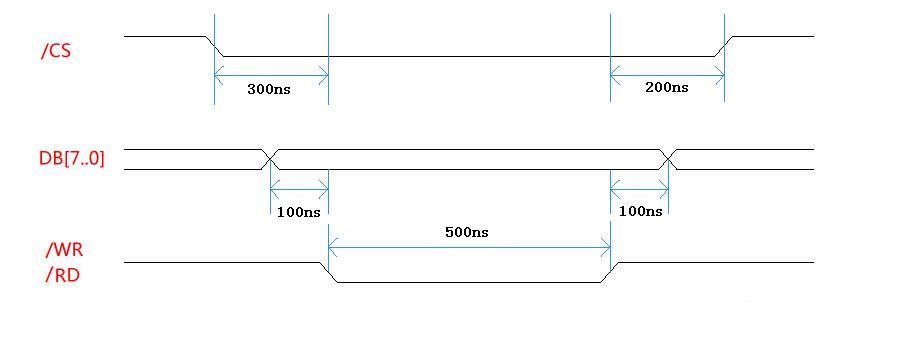

 　　LD就是擴展的外部RAM變量，地址是0x7fff，也就是說P2的最高位就是CS信號。示波器測試了P0口任意一個數據的變化、CS的變化、WR\RD信號的變化。大體整理了一下，波形基本如下：　　

 　　另外，除了第一次LD讀操作需要5個指令周期外(1.085us*5)，以后每次LD讀操作都只要3個指令周期(1.085*3)。這也是從匯編的代碼里仿真后得出來的結論。而從上圖也可以知道CS有效時間其實是一個指令周期(1.085us)。平均3個指令周期完成一次數據傳輸(所謂的RAM方式讀寫數據)，這應該是單片機和外部通信的最快速度了。
