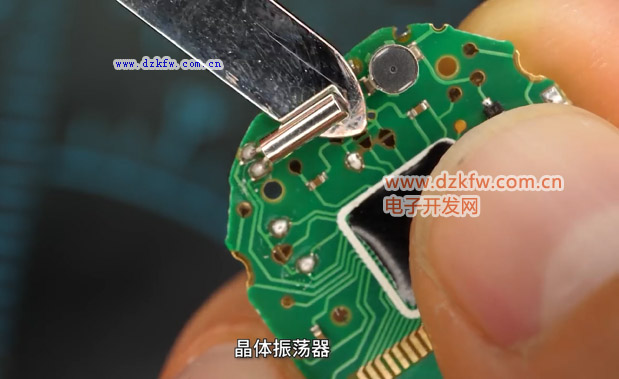

晶體振蕩器，簡稱晶振，廣泛用于各種電子設備中，其組成的振蕩電路可以獲得很穩定的高頻信號。所以晶振常與主板、聲卡等電路連接使用，作為各板卡的“心跳”發生器。顯然，如果主卡的“心跳”出現問題，必定會使其他各電路出現故障。

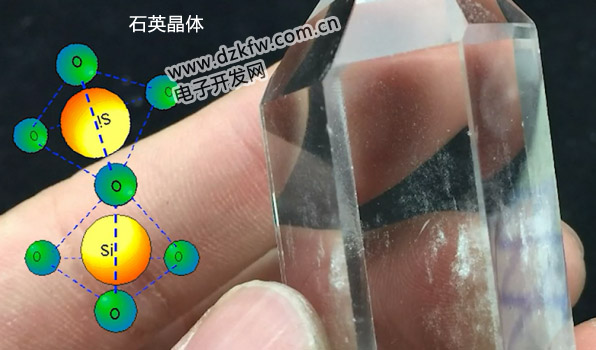

晶振之所以能產生這么穩定的高頻信號，歸功于它內部的石英晶體，石英晶體是晶振的核心，這正是它被稱為晶體振蕩器的原因。

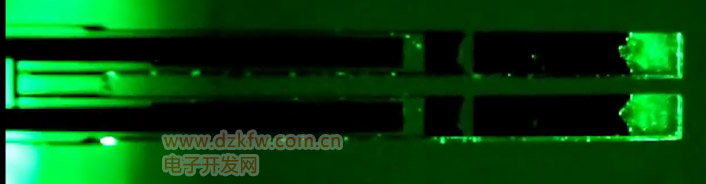

晶振中的石英晶體為一薄片，薄片兩端涂有導電的銀層，并連出兩個電極，如下圖1-1所示為電子手表中所用晶振的內部晶片。

那么，晶振是如何獲得固定頻率的高頻信號的呢？這個問題由石英晶體來回答。

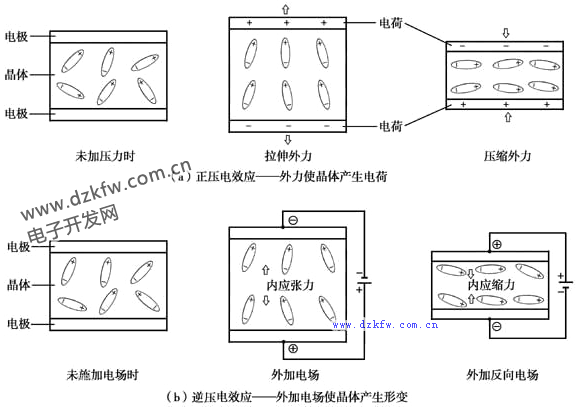

石英晶體作為晶振的核心，它具有良好的壓電特性。所謂壓電特性，簡單來說，就是若對石英晶體沿一定方向施加壓力，其兩個相對表面就會產生電壓，反之，若對石英晶體施加電壓，則電介質會產生機械應力（發生變形），如圖1-2所示。

圖1-2

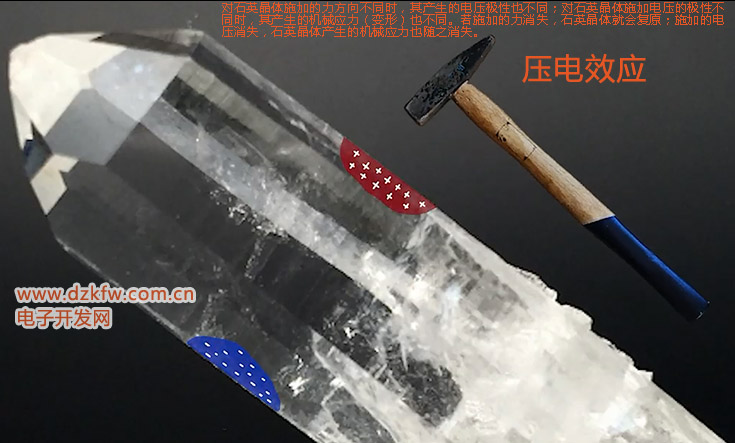

根據圖1-2所示，對石英晶體施加的力方向不同時，其產生的電壓極性也不同；對石英晶體施加電壓的極性不同時，其產生的機械應力（變形）也不同。另外，若施加的力消失，石英晶體就會復原；施加的電壓消失，石英晶體產生的機械應力也隨之消失。

據此，如果我們對石英晶體施加交變電壓，由于交變電壓的大小與極性發生交變，所以石英晶體會往復變形，即發生機械振動，這個振動的頻率與交變電壓的頻率一致。反過來，由于石英晶體在作機械振動，所以它又可以產生交變電壓，如圖1-3所示。

圖1-3

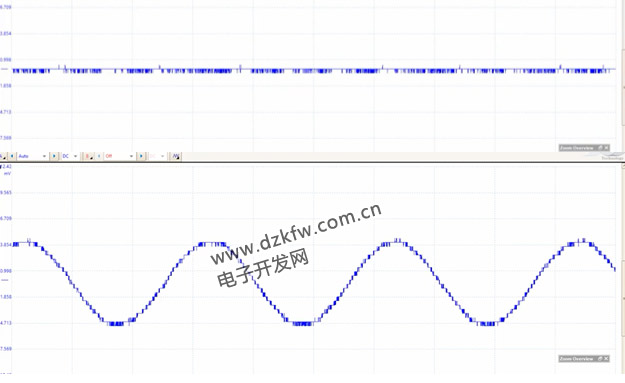

在一般情況下，石英晶體機械振動的振幅和產生交變電壓的振幅都非常微小，但當外加交變電壓的頻率為某一特定值時，其振幅會明顯變大，類似于LC電路的諧振現象，如圖1-4所示。

圖1-4

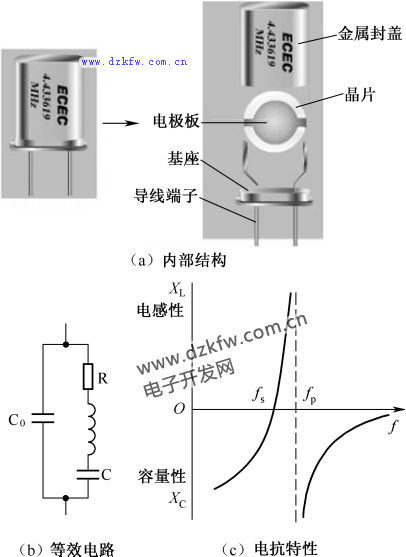

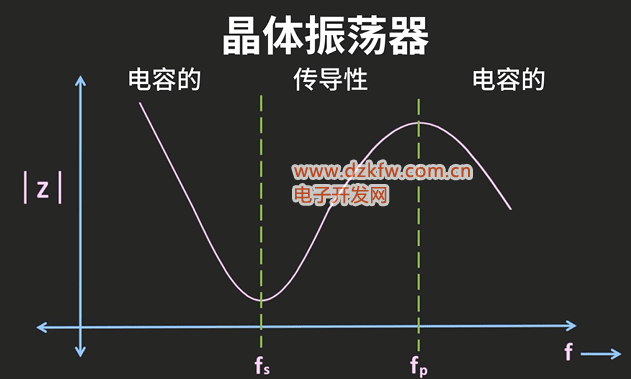

類似于LC諧振電路有自己的諧振頻率，上文所謂的特定頻率就是石英晶體的諧振頻率（固有頻率），而且有兩個，如下圖1-5所示。折兩個諧振頻率分別為fs和fp，其中fp略大于fs。

圖1-5

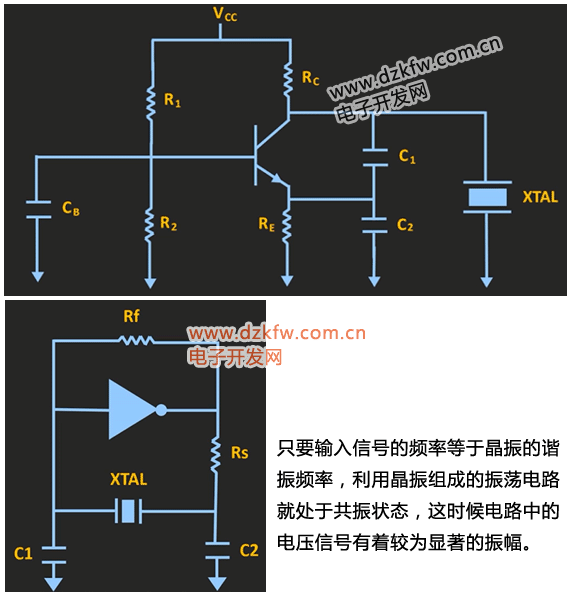

顯然，只要輸入信號的頻率等于晶振的諧振頻率，利用晶振組成的振蕩電路就處于共振狀態，這時候電路中的電壓信號有著較為顯著的振幅。二當輸入信號為其他頻率時，即電路處于非共振狀態時，電路中的電壓信號比較微弱，在一定條件下可忽略不計。

由晶振組成的振蕩電路，其振蕩頻率就由晶振決定，而石英晶體的諧振頻率基本上只與晶片的切割方式、幾何形狀、尺寸有關，可以做得很精確，所以利用晶振組成的振蕩電路可以獲得很高的頻率穩定度。

綜上，晶體振蕩器是核心是一種能把電能和機械能相互轉化的石英晶體，石英晶體在共振的狀態下工作可以提供穩定、精確的單頻振蕩。

在一般工作條件下，普通的晶振頻率絕對精度可達百萬分之五十。利用該特性，晶振可以提供較穩定的脈沖，廣泛應用于微芯片的時鐘電路里。
