隨著醫院的現代化建設，各類先進的氣動儀器與設備逐年增多。許多醫院都裝有中心供氧及中心壓縮空氣設備。但這些設備平時無專人看管，出現故障時不能及時發現與防范。為此，我們研制了氣體壓力監測裝置，當供氣設備的輸出壓力，一旦高于或低于正常值后，立即發出聲、光報警信號，以及時進行處理(參看附圖)。

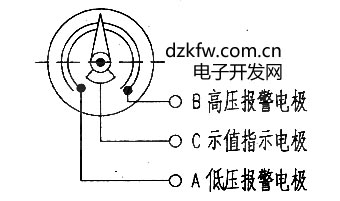

氣體壓力自動監測器探頭

目前醫院所用的氣動設備，所需壓力均在0.3MPa~0.5MPa之間．可將監測器的電接點壓力表的低壓報警電極A，調至表的刻度盤上0.28MPa處。將高壓報警電極B，調到0.52MPa處。然后將電接點表的三個電極，分別與電路圖中的A、B、C三個電極對應接好。接通9V的交流電源，經整流、濾波后形成一個+12v電源，作為報警電路的工作電源。如果供氣設備輸出的壓力正常，則監測器用的電接點壓力表的示值指示電極C，始終保持在0.3MPa~1.5MPa之間，不與A、B任何一個電極接觸．晶體管T1、T2由于基極為零電位，均為截止狀態，其發射極為零電位．報警部分由于無工作電源而不工作。同時．由于T3的基極也是零電位，其集電極的正電位使T4導通。壓力正常指示燈D1亮。
    當因某種原因造成供氣設備輸出的壓力低于0.3MPa時，由電接點表的示值指示電極C，與低壓報警電極A連通，此時，晶體管T1由于基極為正電位而導通。其發射極輸出近12v的直流電壓，使由T5、T6等元件組成的多諧振蕩器得電工作，從T6的集電極上輸出一個間歇的正方波信號，使T7間歇的導通與截止，從而驅動蜂鳴器發出間歇的訊響信號。另外由T1輸出的正電壓．隨T5的導通與截止，使低壓報警指示燈D2發出與聲報警信號同步的光報警信號。T3的基極此時也為正電位，導通后集電極為零電位，使T4截止，壓力正常指示燈滅。

氣體壓力自動監測器 壓力報警電路圖



    同理，當壓力輸出超過0.5MPa時．壓力表的示值指示電極C．與高壓報警電極B接通．晶體管T2導通，推動后屬報警電路工作。只是此時發光的為高壓報警指示燈D3．因T3的基極此時也為高電位．經T3、T4轉換后，壓力正常指示燈停止發光。當壓力恢復正常后。示值電極c，與高壓電極B及低壓電極A斷開后，報警器轉到正常監測狀態。平時只要觀察監測器的工作情況．就可了解供氣設備的工作狀態。
