1. KEIL的基本介紹

Keil是一家德國的嵌入式系統軟件公司，提供了許多針對ARM、C51、8051、AVR等各種不同架構的微控制器的軟件開發工具，其中最知名的是Keil MDK(Microcontroller Development Kit)。

Keil MDK是一個綜合性的軟件開發環境，用于嵌入式系統的開發，它包括了編譯器、調試器、仿真器等多個工具，支持多種不同的處理器架構，如ARM Cortex-M、Cortex-R、Cortex-A系列，以及8051、C166等。Keil MDK提供了一系列易用的集成開發環境（IDE），可以幫助用戶快速地開發和調試嵌入式應用程序，而且具有高度的可靠性和穩定性。

除了MDK之外，Keil還提供了一系列輔助工具，如Flash編程工具、CAN總線分析工具、USB分析工具等，用于協助嵌入式系統的開發和測試。

總之，Keil軟件是嵌入式系統開發領域中非常知名和廣泛使用的軟件開發工具之一，其提供的工具和功能可以有效地提升開發效率和軟件質量。

2. KEIL的使用步驟

2.1 新建工程

• 雙擊打開軟件；
• 新建工程：Project --> New uVision Project --> 輸入文件名，如“LED”，會自動創建一個“LED.uvproj”的工程文件；

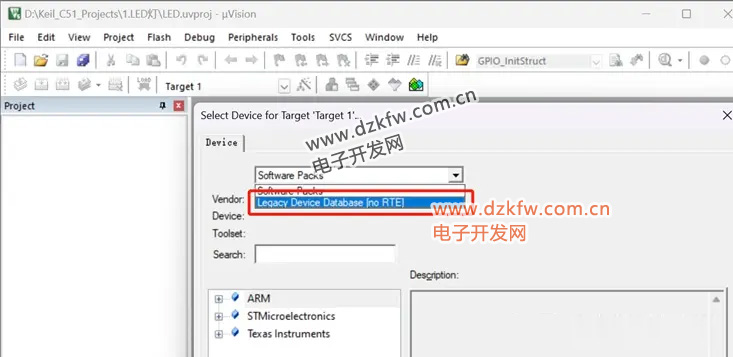

• 彈出如下窗口，因?yàn)槭菍慍51代碼，所以在"Devices"選擇Lagacy Device Database；

圖1.芯片選型

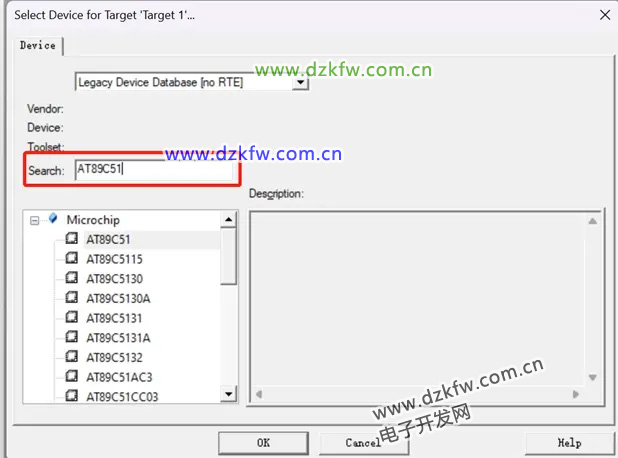

• 找到需要的芯片 --> 點擊"OK"；

圖2.直接搜索找到需要的芯片

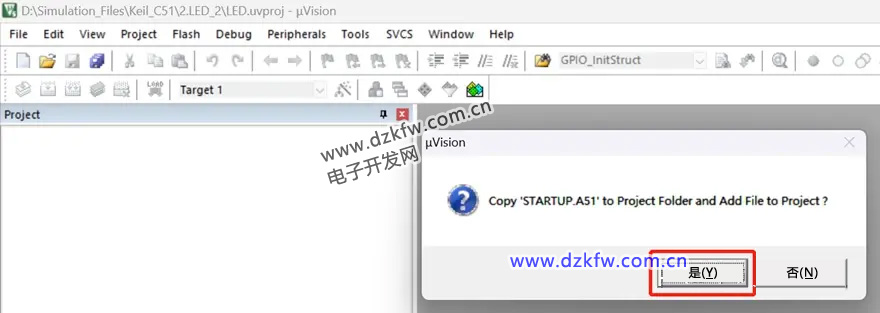

• 添加啟動文件"STARTUP51"，點擊“OK”；

圖3.添加啟動文件“STARUP.A51”文件

2.2 新建.c文件

• [File] --> [New]，此時會新建一個文本文件[Text1];
• 保存為 “XX.c”，編寫代碼；

#include <reg51.h>   // 包含AT89C51寄存器定義的頭文件
void delay(unsigned int time)   // 延時函數，單位為毫秒
{
    unsigned int i, j;
    for(i = time; i > 0; i--)
    {
        for(j = 112; j > 0; j--);
    }
}
void main()
{
    P1 = 0x00;  // 將P1口的輸出全部設為0
    while(1)    // 無限循環
    {
        P1 = 0x01;  // 點亮P1.0口的LED燈
        delay(1000);  // 延時1秒鐘
        P1 = 0x00;  // 熄滅P1.0口的LED燈
        delay(1000);  // 延時1秒鐘
    }
}

或者：

#include <reg51.h>   // 包含AT89C51寄存器定義的頭文件
sbit P1_0 = P1^0;    //對P1.0引腳進行位定義，P1.0引腳位名稱為P1_0
void delay(unsigned int time)   // 延時函數，單位為毫秒
{
    unsigned int i, j;
    for(i = time; i > 0; i--)
    {
        for(j = 112; j > 0; j--);
    }
}
void main()
{
    while(1)    // 無限循環
    {
        P1_0 = 0;  // 點亮P1.0口的LED燈
        delay(5000);  // 延時，根據需要進行修改
        P1_0 = 1;  // 熄滅P1.0口的LED燈
        delay(1000);  // 延時1秒鐘
    }
}

• 添加已有文件。右擊左側邊欄中的“Source Group” --> "Add Existing Files to Group 'Source Group 1'"，將c文件欠佳到“Source Group”中；

2.3 項目設置

• 右擊側邊欄中的“Target 1” --> "Options for 'Target 1'"；

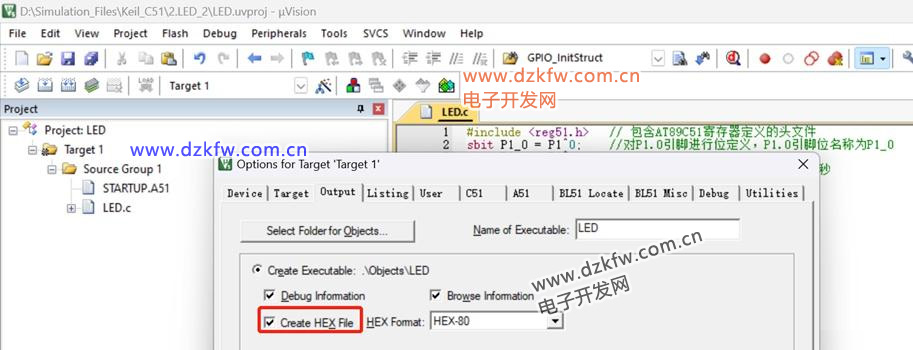

• 在輸出"Output"一欄勾選“Create HEX File”，如下圖所示：

圖4.設置編譯輸出時創建.hex文件

注：生產的.hex文件所在位置可以在上圖中的“Select Folder Objects…"中查找或更改。

2.4 編譯

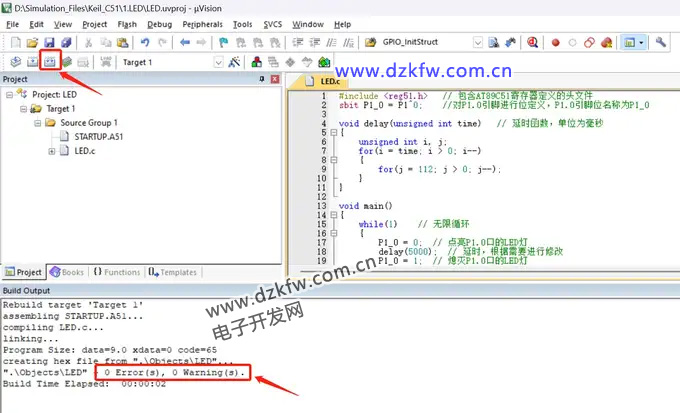

• 點擊“Rebuild”，檢查輸出窗口有沒有提示錯誤信息；

圖5.程序編譯

2.5 下載程序到開發或者用Proteus創建仿真模型進行仿真驗證

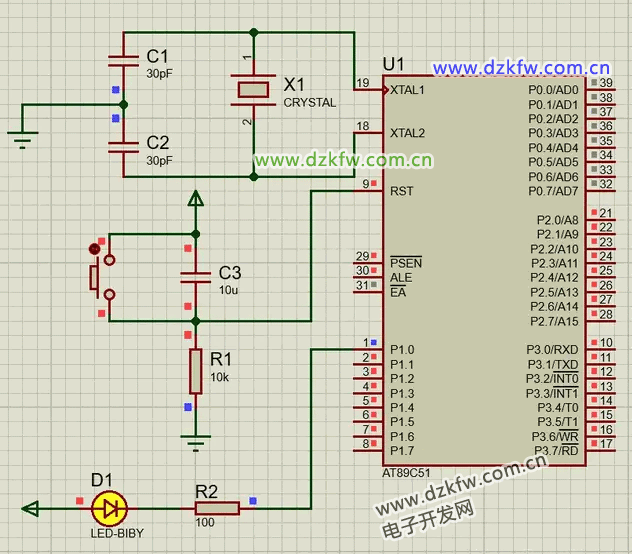

• 我這里通過Proteus建立仿真模型進行驗證：

圖6.仿真圖

自此，一個簡單的LED燈模型就創建完成。
