記得當時還百度來著，然鵝并沒有找到自己想要的東西，鑒于此，寫一個對初學者友好的教程。

上一篇文章提到Modbus協議包括ASCII、RTU、TCP三種，這次和大家分享的是Modbus調試助手使用TCP協議的設置。TCP協議下有Server和Client，兩個都需要設置，不然只有一個也無法通信啊~ 遙想當年我連網絡調試助手也不會用的時候......

實驗材料
Windows系統的電腦、Modbus Poll(Client)、ModSim32(Server)

實驗過程
ModSim32(Server)的相關設置

① ModSim32 初始界面

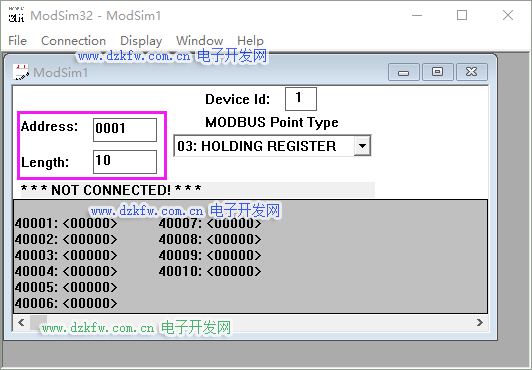

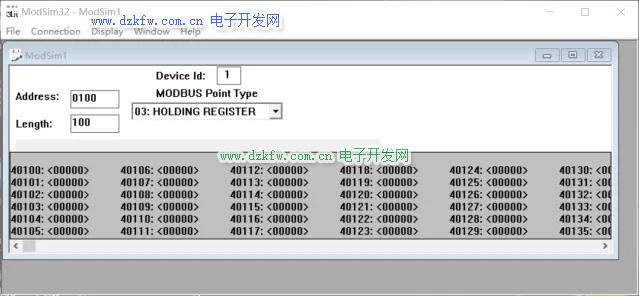

②修改Address和Length，MODBUS Point Type使用默認類型，Devide Id使用默認值，

是1，方便使用

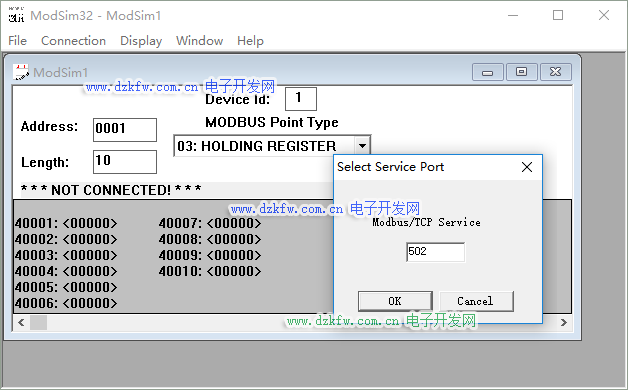

③點擊上方菜單欄【Connection】-->【Connect】-->【Modbus/TCP Svr】。確定服務器端

口，點擊【OK】按鈕。成功啟動后不再有 ***NOT CONNECTED!***顯示

④ 小結

通過上節的介紹，我們知道Modbus有四種寄存器類型，本次我們使用的是第三種保持 寄存器類型。

本教程主要側重Server與Client的通信搭建，其他更多的功能熟練之后容易探索。

Modbus Pol(Client)的相關設置

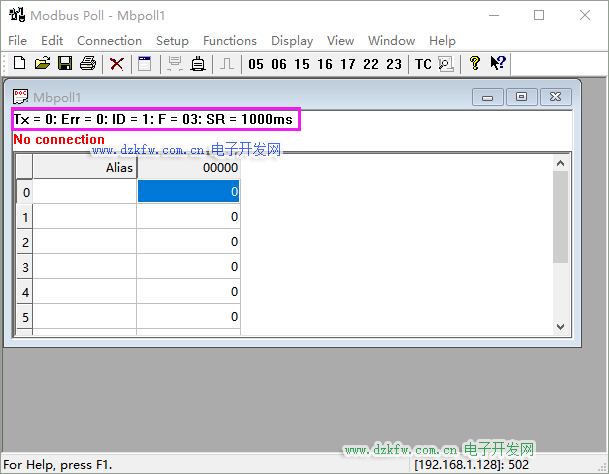

①M(fèi)odbus Poll初始化界面

Tx代表接收數據，Err表示錯誤，F(xiàn)代表寄存器類型，SR是掃描周期

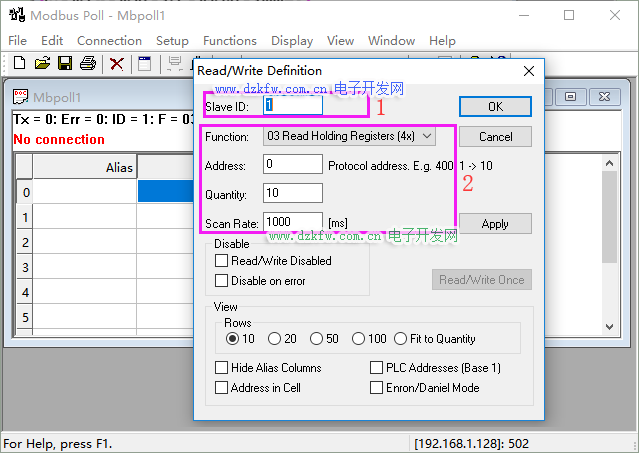

②讀寫定義的設置

點擊上方菜單欄的【Setup】->【Read/Write Definition...】或者F8快捷鍵直接打開

Slave ID保持一致為1，F(xiàn)unction使用默認參數，注意這里地址設置為0，與Server端地址相差1，Quantity是設置的寄存器數量，下次給大家分享pymodbus庫時會有很好的對應說明，這里面了解下即可。Scan Rate使用默認的即可。下方的View Rows 是對可以看見的區域設置，隨便點點，沒什么大問題的。

之后點擊【Apply】->【OK】按鈕使設置成功。

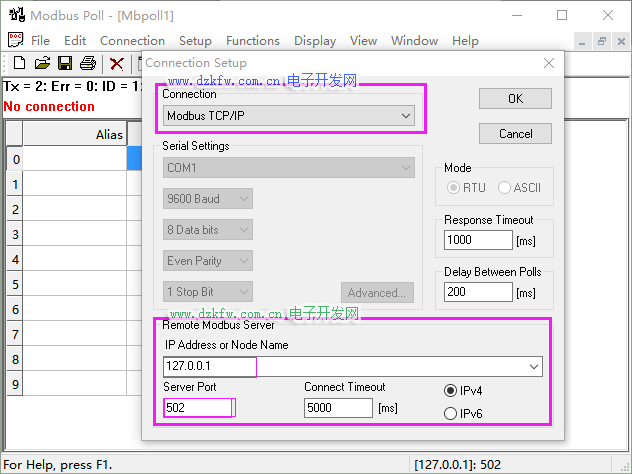

③連接服務器的設置

點擊上方菜單欄的【Connection】->【Connect...】或F3快捷鍵直接打開

Connection 默認選擇的是Modbus TCP/IP，下方是遠程Modbus Server的設置，像網絡調試助手一樣連接服務器一樣，需要設置服務器的Ip和Port.其余參數使用默認傳參數即可。之后點擊【OK】按鈕即可。

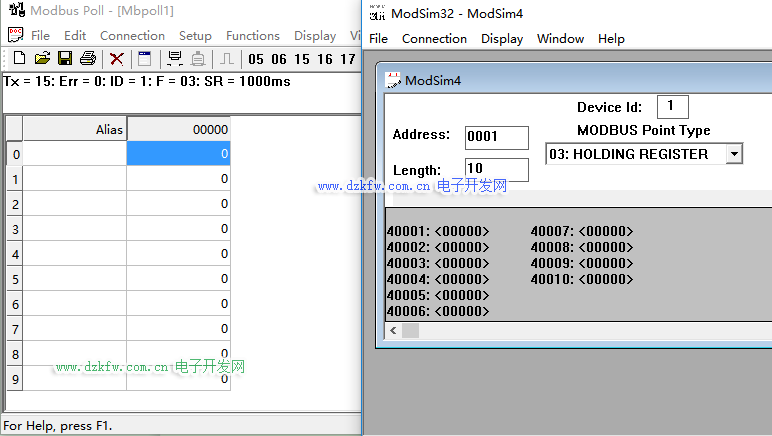

④連接成功與更改數值

連接成功如下：

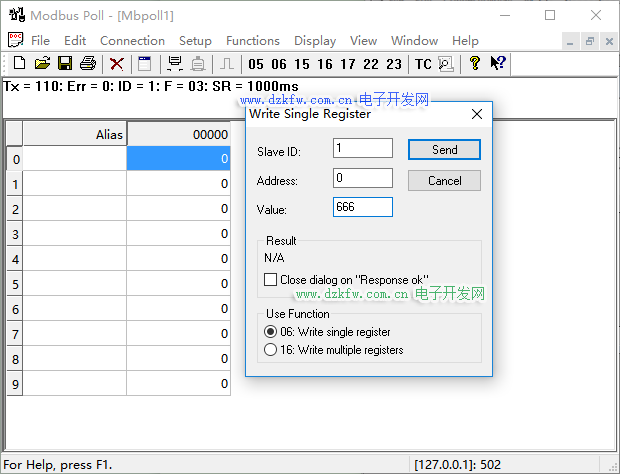

更改數據操作：

鼠標左鍵雙擊藍色單元格，會出現彈窗圖中的彈窗，修改Value部分單元格數值為【666】，

之后點擊【Send】按鈕完成修改。

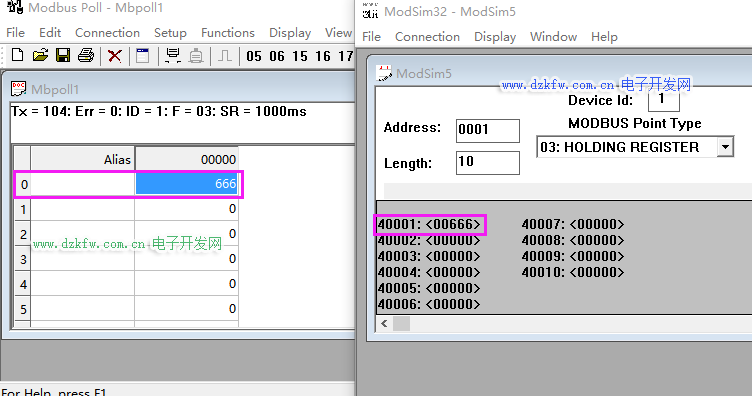

修改成功后效果：

⑤小結

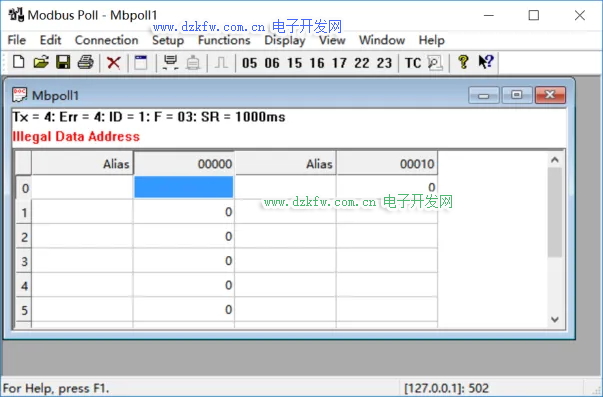

Modbus客戶端這邊設置相對多一些，主要是初學者剛接觸時入門有些難度，之后熟悉后就像使用網絡調試助手一樣。從設置上來看，Client與Server雙方在訪問的地址上必須一致，否則Client連接時會報出【無效地址】的錯誤。如下：

后記小結：

至此，兩邊的配置完成，通信成功，更多的使用方法可以自己隨便點一點其他按鈕。Modbus協議屬于工業范疇，一般在工業行業使用較多。
