會員注冊問題現狀描述:
如何在PCB中放置單位的 LOGO (單位徽標)?
處理問題方法:
1. 把LOGO 保存成 單色的 BMP 圖像.
2. 在PCB 界面下使用 Open\file 命令打開文件”C:\Program Files\Altium Designer 6\Examples\Scripts\Delphiscript Scripts\Pcb\PCB Logo Creator\”
3. 運行 DXP\run script…, 運行剛才導入的script 程序.
4. 在出現的窗口中選擇LOGO圖像
5. 點擊convert按鈕, 側把 BMP圖像轉換成PCB 中圖像.

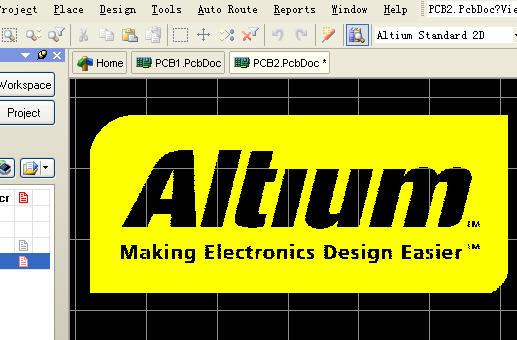

效果如下：
(原文件名:1.jpg)
