會員注冊protel如何畫邊框線
操作步驟：
1、開protel以后。先選擇原點；
2、在圖紙上點擊以后再選擇圖層（keepoutlayer）；
3、然后選擇線在按照所要尺寸進行畫圖；
4、選定原點 與圖層后開始畫線；

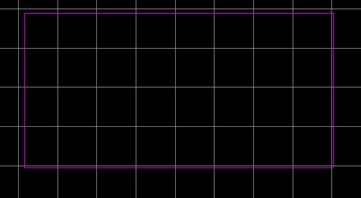

5、在畫完之后根據之前所要的尺寸分好坐標然后雙擊線條在里面的X、Y坐標上輸入所要的坐標即可。
