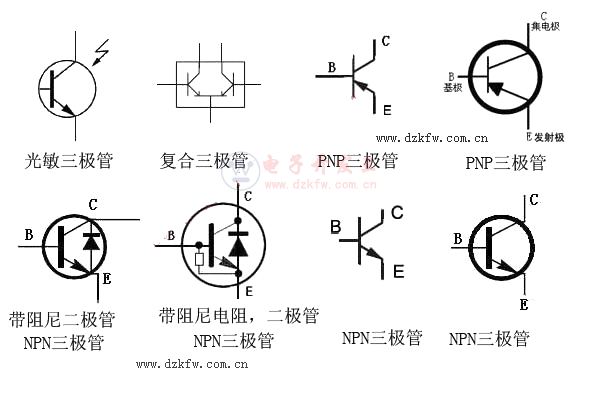

一：三極管的電路符號

二：三極管的分類

                a;按頻率分：高頻管和低頻管

                b;按功率分：小功率管，中功率管和的功率管

                c;按機構分：PNP管和NPN管

                d;按材質分：硅管和鍺管

                e;按功能分：開關管和放大

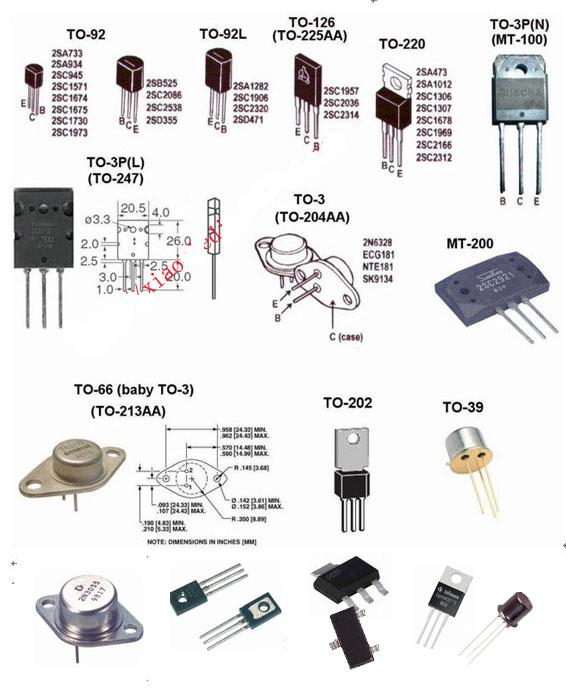

                                 各種三極管圖片


三：  用萬用表判斷半導體三極管的極性和類型(用指針式萬用表).

a;先選量程：R﹡100或R﹡1K檔位.

b;判別半導體三極管基極：

用萬用表黑表筆固定三極管的某一個電極，紅表筆分別接半導體三極管另外兩各電極，觀察指針偏轉，若兩次的測量阻值都大或是都小，則改腳所接就是基極（兩次阻值都小的為NPN型管，兩次阻值都大的為PNP型管），若兩次測量阻值一大一小，則用黑筆重新固定半導體三極管一個引腳極繼續測量，直到找到基極。

c;.判別半導體三極管的c極和e極：

確定基極后，對于NPN管，用萬用表兩表筆接三極管另外兩極，交替測量兩次，若兩次測量的結果不相等，則其中測得阻值較小得一次黑筆接的是e極，紅筆接得是c極（若是PNP型管則黑紅表筆所接得電極相反）。

d; 判別半導體三極管的類型.

  如果已知某個半導體三極管的基極,可以用紅表筆接基極,黑表筆分別測量其另外兩個電極引腳,如果測得的電阻值很大,則該三極管是NPN型半導體三極管,如果 測量的電阻值都很小,則該三極管是PNP型半導體三極管.

四：  半導體三極管的好壞檢測

a;先選量程：R﹡100或R﹡1K檔位

  b;測量PNP型半導體三極管的發射極和集電極的正向電阻值:

紅表筆接基極,黑表筆接發射極,所測得阻值為發射極正向電阻值,若將黑表筆接集電極(紅表筆不動),所測得阻值便是集電極的正向電阻值,正向電阻值愈小愈好.

c;測量PNP型半導體三極管的發射極和集電極的反向電阻值:

將黑表筆接基極,紅表筆分別接發射極與集電極,所測得阻值分別為發射極和集電極的反向電阻,反向電阻愈小愈好.
          d;測量NPN型半導體三極管的發射極和集電極的正向電阻值的方法和測量PNP型半導體三極管的方法相反.
