7805中文資料：

三端IC是指這種穩壓用的集成電路只有三條引腳輸出，分別是輸入端、接地端和輸出端。它的樣子象是普通的塑封大功率三極管。其實物圖如1所示：


圖1 7805的實物管腳圖

7805三端穩壓IC內部電路具有過壓保護、過流保護、過熱保護功能，這使它的性能很穩定。能夠?qū)崿F(xiàn)1A以上的輸出電流。器件具有良好的溫度系數，因此產品的應用范圍很廣泛�？梢赃\(yùn)用本地調節來消除噪聲影響，解決了與單點調節相關的分散問題，輸出電壓誤差精度分為±3%和±5%。

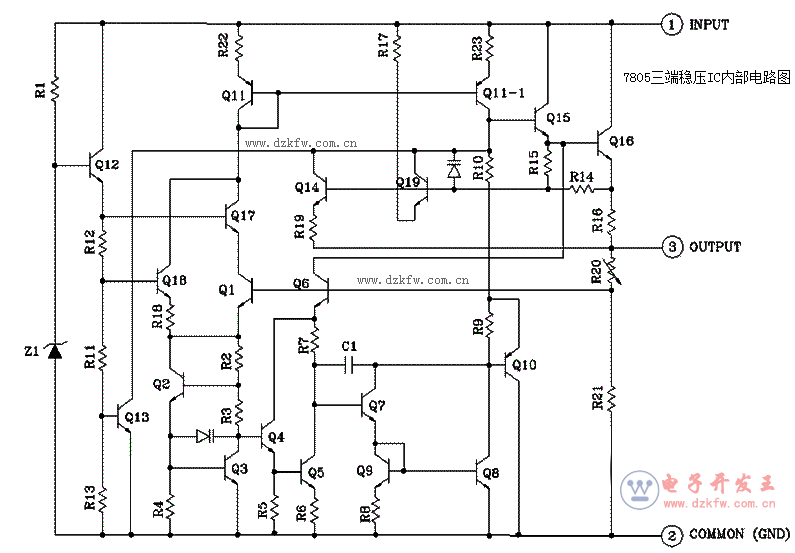

圖2 7805三端穩壓IC內部電路圖

 7805三端穩壓IC在電路運用中應注意以下事項：

輸入輸出壓差不能太大,太大則轉換效率急速降低，而且容易擊穿損壞。最高輸入電壓不能超過35伏； 輸出電流不能太大，1.5A 是其極限值。大電流的輸出，散熱片的尺寸要足夠大，否則會導致高溫保護或熱擊穿； 輸入輸出壓差也不能太小,低于2伏穩壓效率急速下降。
