頻率給定采用AI1（模擬量輸入端）。

啟動方式為端子啟動，頻率給定為一般是AI1或者D1啊，這一類的也是在端子上。端子分著電壓型和電流型2種，電流型的分為0~20mA和4~20mA兩種，這個一般是參數設定的。像這張圖，你PLC出來的是電壓型的接FV和0V,電流型的接FI和0V。（在圖的左下角）

變頻器的外部頻率控制信號和頻率反饋信號怎么接線？

如果控制信號是0－10V應該接AI1和AGND，跳線J1是OFF
如果控制信號是4-20MA還是接AI1和AGND，跳線J1是ON
如果要頻率反饋信號4－20MA，可接AO1和AGND，改1504為4MA，因為AO1默認是0－20MA
如果要電流反饋信號4－20MA，可接AO2和AGND，改1510為4MA，因為AO2默認是0－20MA
AI:模擬量（電流）控制信號輸入
10V：模擬量（電壓）控制信號輸入
就看你用什么控制信號了。
AO1:模擬量輸出信號1
AO2：模擬量輸出信號2
2者任一均可作為頻率反饋
上述模擬量的接線要和變頻器參數設置對應。
10V控制：接10V和AGND
4-20mA反饋：接AO1和AGND2。（用萬用表直流20mA電流檔能測量到電流）
別忘了，設置相應參數。
一般而言，三個方式：
1、使用變頻器的串行通信口，使用變頻器支持的協議，通過向變頻器發送命令來控制變頻器啟停、反轉及頻率的升降；
2、使用變頻器配置的輸入端子，數字量輸入端口控制啟停、反轉、報警復位、頻率升降等，
3、通過模擬量端口輸入0～10V電壓來控制頻率升降。這個電壓可以外加電位器從變頻器端子取得，也可以通過其他控制器、板卡取得。
用plc怎么控制變頻器輸出頻率
用PLC擴展模塊的模擬量輸出，4-20mA信號接到變頻器的模擬輸入端子上。然后設置變頻器的參數。要是在plc和變頻器之間使用通訊方式進行控制時，則只要使用同一編程協議的語言或專用指令，設定好要輸出的頻率值，當然還要在plc和變頻器上分別設定統一的站號（地址），波特率，數據位數等一些相關參數后，當此命令傳輸給變頻器時，變頻器就會按照指令要求的頻率輸出；再有還可以使用變頻器的多段速功能，通過簡單的通訊指令即可方便的實現變頻器的輸出頻率控制，而不用在指令中具體設置頻率數值，只要發出定義好的段速去執行即可。要是在plc和變頻器之間沒有通用的特殊的便捷指令（如非同一品牌的plc和變頻器之間傳輸指令），就要按照程序要求的格式編寫具體的指令發送到變頻器中，變頻器會按照指令的要求去執行。如樓上的朋友所說的是另外一種控制方式，不過現在大量使用的通訊傳輸控制方式（如RS485,RS232等）要比使用模擬量控制更為便捷，省區大量的外部接線及數模轉換模塊，是一種既節省資金且使用方便的一種控制方式。 除了樓上說的用模擬量信號控制以外，還可以用開關量信號，即把變頻器設置為多速段頻率，用plc的輸出點控制變頻器的頻率。

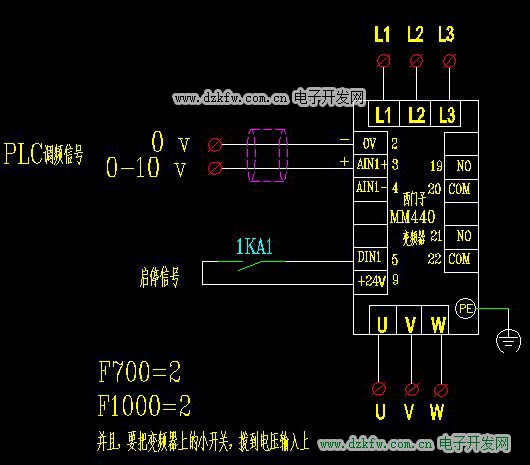

有一臺西門子MM420變頻器，功率：2.2KW，啟停信號是由外部中間繼電器來接通或斷開變頻器的控制端子，問需要

短接那幾個端子，相關參數怎么設置，運行頻率是由外部PLC輸出0-10V模擬量信號來控制變頻器的頻率（轉速）問：

0-10V接在變頻器哪個端子，相關參數怎么設置，MM440與MM420設置參數一樣嗎。。？

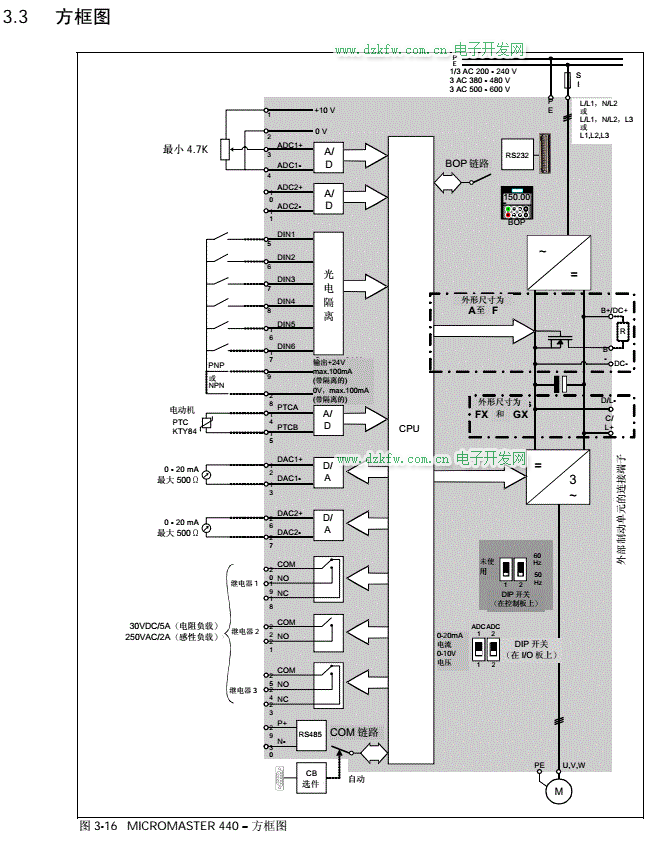

對于SIMENS 440變頻器，調試分兩個步驟：
步驟一：上電前，先將微型開關撥到電壓信號輸入上，具體看一下變頻器說明書。

首先要對變頻器進行快速調試，快速調試可以完成變頻器主要參數的設置，具體方法如下：
首先設定參數P0100=30, P0970=1,恢復變頻器至出廠默認參數，大約10秒鐘，完成變頻器參數復位。

然后設置參數 P0010=1進入快速調試過程，設置以下參數：
P0100=0
P0205=0
P0300=1
P0304=400
P0305=4.7  電機銘牌上的額定電流
P0307=2.2   電機的額定功率
P0310=50
P0311=1425   銘牌上的電機額定轉速
P0700=2     外部啟停
P1000=2     外部啟停
P1080=0
P1082=50
P1120=10     加速時間
P1121=10     減速時間
P1135=5
P1300=20
P3900=1

變頻器顯示BUSY大約10秒后，完成快速調試實現0-10v外部給定，外部啟停。

還可以通過PLC對0-10v的基準電壓進行校準。

追問：我變頻器室MM420，MM440與MM420調試一樣嗎，是哪個小開關？是不是DIP2小開關 ，我MM420變頻器沒有

P205這個參數？

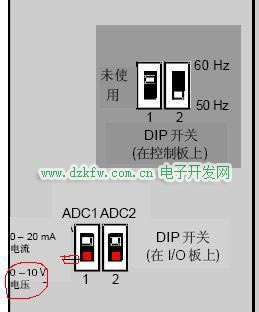

追答：不一樣。產品都不一樣，說明書怎么可能一樣？對著黃歷去評判衛星云圖怎么行啊。還是從網上找個440的說明書詳細看看。DIP2小開關是設置頻率的開關，選擇50hz還是60hz標準。我國是是50hz標準，北美是60hz標準，注意開關要按說明書選為OFF.控制頻率的模擬量開關是接線端子上面的兩個ADC1和ADC2, 應設為off，如果需要4-20mA,則需要設為on。

ADC1,ADC2,撥到上面是ON,撥到下面是OFF.

 plc如何改變變頻器的頻率,求PLC與變頻器的接線圖

 1、使用變頻器的串行通信口,使用變頻器支持的協議,通過向變頻器發送命令來控制變頻器啟停、反轉及頻率的升降；
2、使用變頻器配置的輸入端子,數字量輸入端口控制啟停、反轉、報警復位、頻率升降等,
3、通過模擬量端口輸入0～10V電壓來控制頻率升降.這個電壓可以外加電位器從變頻器端子取得,也可以通過其他控制器、板卡取得.
圖紙?需要確定PLC、變頻器品牌型號啊!
