射頻功率監測電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2017-6-14

射頻功率監測電路

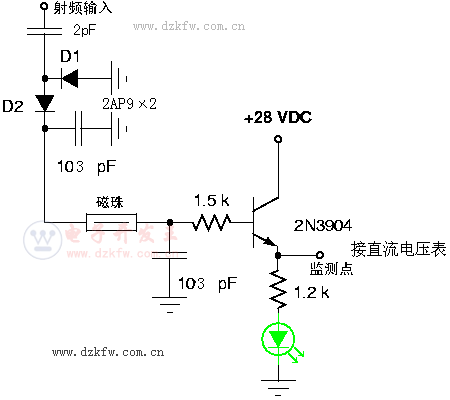

射頻功率監測電路圖

如圖,該射頻功率監測電路由倍壓整流濾波和LED驅動電路構成,結構原理都很簡單。可用于要求不高的射頻功率實時監測,由LED發光強弱來指示射頻功率的強弱,如加接直流電壓表則可以更精確地了解射頻功率的大小。

電路中,射頻輸入信號經2PF電容后,由D1、D2和10000PF電容對其2倍壓整流濾波。然后給三極管2N3904提供基極電流,驅動LED發光并在監測點提供直流電平輸出以駁接直流電壓表。電路中的磁珠用來吸收殘余射頻信號,抑制其對后級電路產生干擾。

Tags:射頻功率監測電路,射頻,功率監測電路,射頻檢測
責任編輯:admin
