掃頻正弦/余弦波產生電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2012-1-9

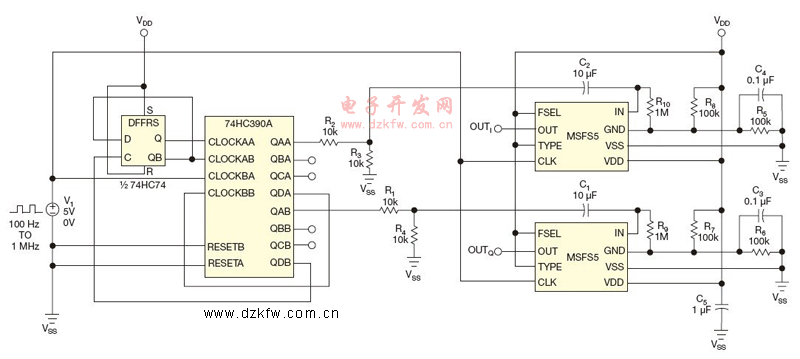

電路采用了MSFS5可選低通/帶通的開關電容濾波器,用于消除加在其輸入端的一個方波的諧波。MSFS5的時鐘是輸入方波的100倍。74HC390與74HC74構成了一個25分頻和2分頻電路。74HC74的Q輸出連接到74HC390A的兩個2分頻電路上,所產生方波頻率為濾波器時鐘頻率的1/100,相互的相差為90°。CMOS電平的方波會使濾波器飽和,因此電路用R1至R4組成的電阻分壓器來降低信號的幅度。圖中電路可以在1 Hz~25 kHz的頻率范圍內,獲得一個掃頻的正弦/余弦對(點擊放大)。



Tags:正弦,電路產生器,余弦,數字電路
責任編輯:admin
