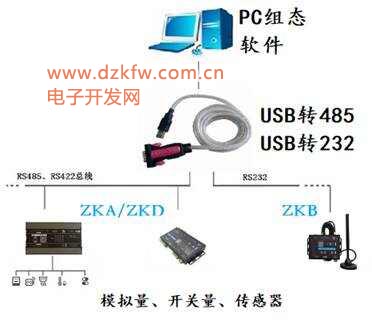

第1章 485 設備與昆侖通態 MCGS通訊
1.1 DI/DO/AI/AO 接入
以 ZKA-4088-RS485 為例，介紹綜科智控 485 設備與昆侖通態MCGS通訊的步驟設置。ZKA-4088-RS485 是 8 路數字量輸入（DI），8 路數字量輸出（DO），4路模擬量輸入設備（AI，0/4-20mA），485 通信總線。
以 ZKA-4088-RS485 出廠默認通訊參數如下：
站號：01
波特率：115200
數據格式：8，N，1
與電腦連接的端口：客戶查看電腦設備管理器中的COM口，選擇實際使用的端口
1.1.1 添加設備

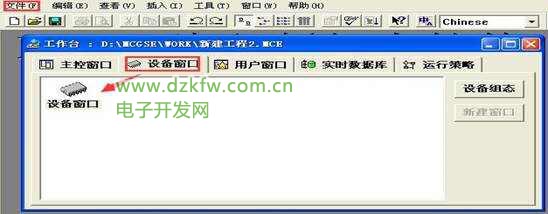

在文件>新建項目選址設備并確定，在彈出的窗口選址設備窗口，雙擊設備窗口
擊工具箱按鈕>雙擊通用串口父設備

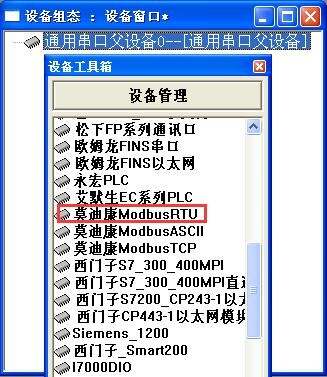

雙擊“莫迪康 Modbus RTU”

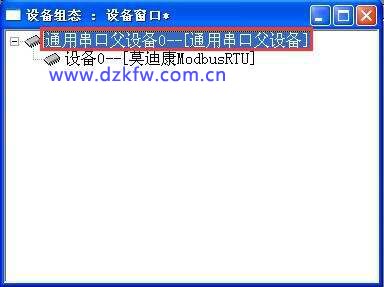

雙擊“通用串口父設備”，對串口參數進行設置
1.2 讀取 DI 狀態

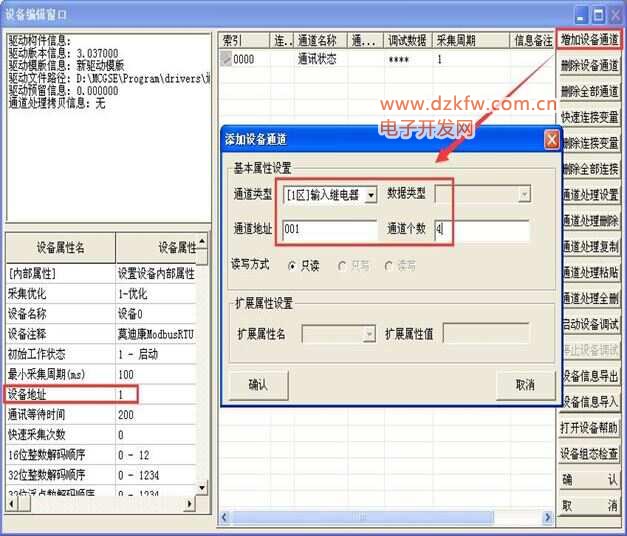

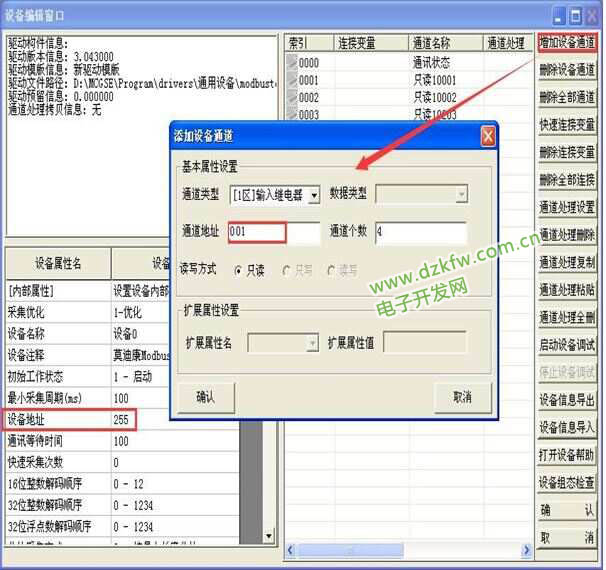

ZKA-4088-RS485的 8路 DI 寄存器為 10001~10008：
啟動設備調試

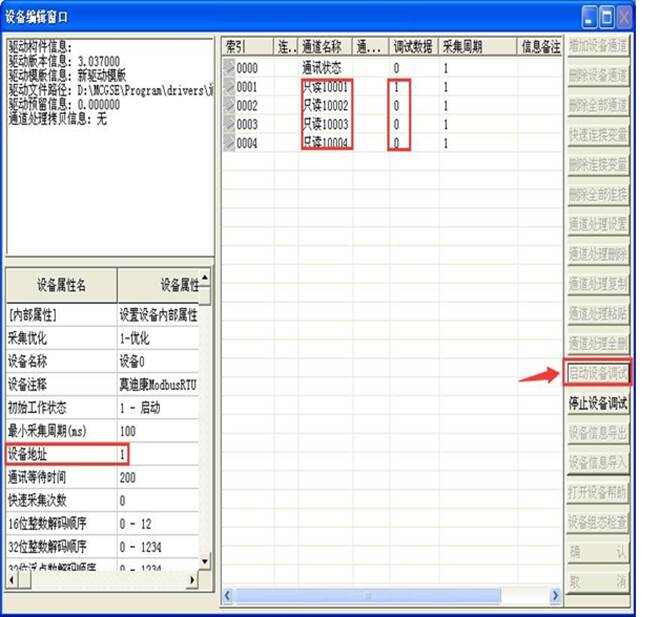

查看調試數據，10001 值為 1，即 X1輸入 通道閉合。
1.3 輸出/讀取 DO 狀態
ZKA-4088-RS485 的 8路 DO 寄存器為 00001~00008：
寄存器 00001 數據為 1，即 輸出點Y1繼電器閉合。
1.4 讀取 AI 值
ZKA-4088-RS485 的 4 路 AI（模擬量輸入）寄存器為 30001~30008，因為ZKA模塊采用的是32位AD芯片，所以每個模擬量通道占用 2 個寄存器，共4 個字節（32bit），其中高兩個字節為采集結果的高16bit，低兩個字為采集結果的低16bit，模塊出廠時為保證高精度，濾波后輸出16bit，所以用戶實際使用時只需要讀取低16bit采集結果即可，也就是讀取通道地址0002，0004，0006，0008地址上的數據，數據類型為無符號整型。

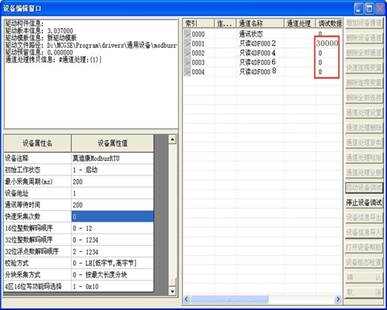

第 1 通道電流值為 30000x0.0003125=9.375mA
注意：ZKA模塊采集輸出的是模擬量輸入通道的原始AD讀數，客戶需要在此基礎上乘以一個量綱系數才能得出想要的量綱讀數，例如，0.0003125ma/讀數這個是ZKA模塊在16bit采集模式下和對應的AI輸入電流ma數之間的量綱系數，假如采集到的讀數是10000，那么此時可以算出，該AI通道上當前輸入的電流值為：30000讀數 x 0.0003125ma/讀數=9. 375mA。

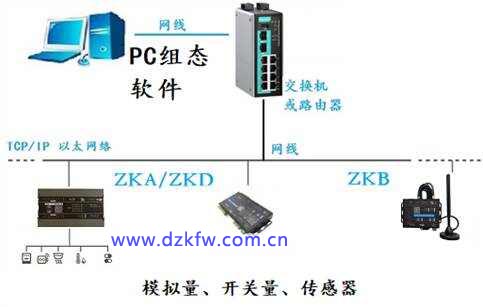

第2章 以太網設備與昆侖通態通訊
本章介紹本系列下以太網設備與昆侖通態MCGS組態軟件通訊的設置方法，該方法適用于本系列下所有以太網設備。
2.1 DI/DO/AI/AO 接入
以 ZKA-4088-ETH為例說明 DI\DO\AI\AO如何接入MCGS使用，ZKA-4088-ETH 為8路數字量輸入（DI）和 8 路數字量輸出（DO）以及4路模擬量輸入（AI）采集控制設備，采用標準的 Modbus TCP 通訊協議，可以通過 TCP/IP 網絡遠程采集模擬量數據。
ZK模塊 IP 為：192.168.0.105
TCP 端口為：10001
(注意：我們模塊出廠時默認端口為10001，客戶也可以通過ZK模塊的配置文件把ZK通訊端口改成modbus-tcp的默認端口502)
工作模式為：服務器模式
2.1.1 添加設備
雙擊“設備窗口”

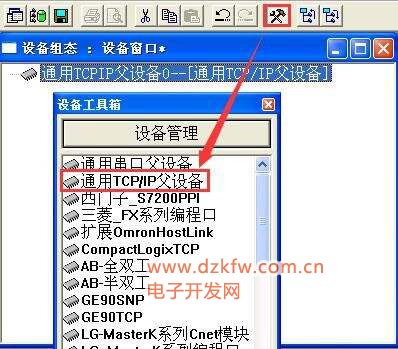

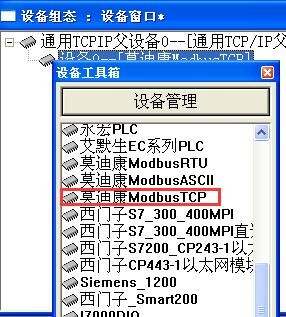

雙擊
”，對網絡參數進行設置

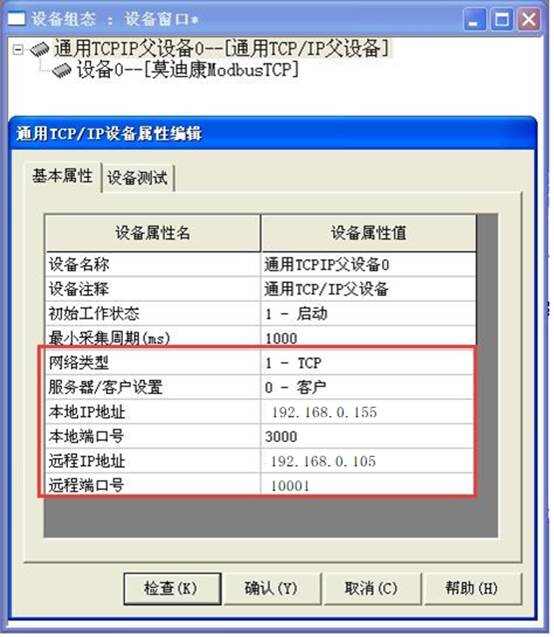

注意：MCGS工作在TCP客戶端模式，其地址為192.168.0.155，ZK模塊工作在服務器模式，其IP為192.168.0.105，偵聽端口為10001，這里我們沒用modbus的默認502端口，請客戶在使用時注意。
啟動設備調試

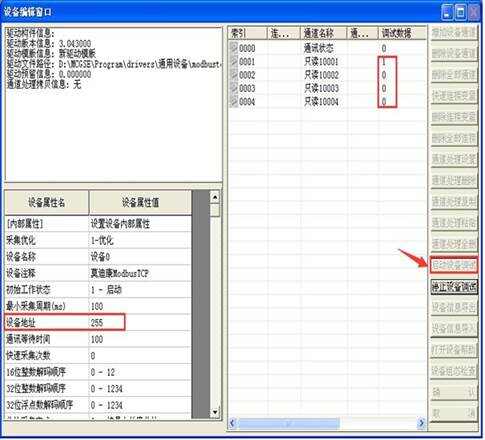

10001 寄存器數據值為1，即設備 X1輸入 通道閉合。
啟動設備調試

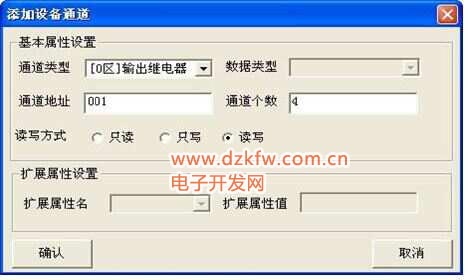

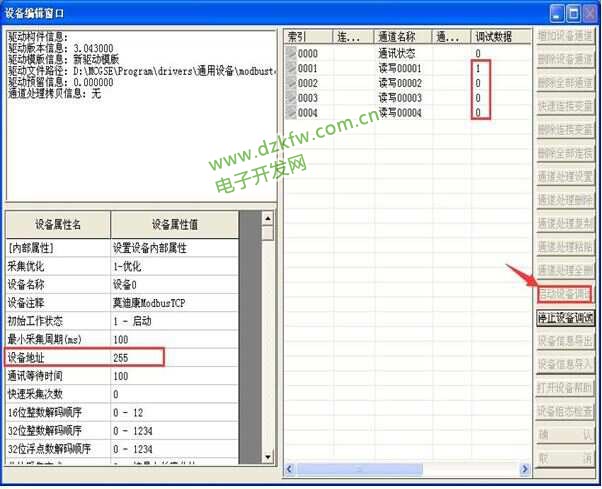

寄存器 00001 數據為 1，即 輸出點Y1繼電器閉合。
2.4 讀取 AI 值

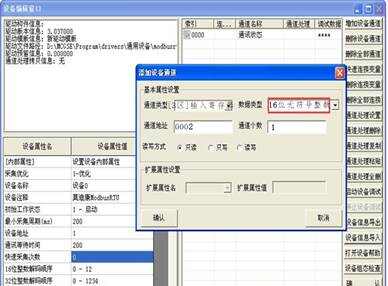

ZKA-4088-ETH的 的 4 路 AI（模擬量輸入）寄存器為 30001~30008，因為ZKA模塊采用的是32位AD芯片，所以每個模擬量通道占用2 個寄存器，共4 個字節（32bit），其中高兩個字節為采集結果的高16bit，低兩個字為采集結果的低16bit，模塊出廠時為保證高精度，濾波后輸出16bit，所以用戶實際使用時只需要讀取低16bit采集結果即可，也就是讀取通道地址0002，0004，0006，0008地址上的數據，數據類型為無符號整型。
第 1 通道電流值為 30000x0.0003125=9.375mA
注意：ZKA模塊采集輸出的是模擬量輸入通道的原始AD讀數，客戶需要在此基礎上乘以一個量綱系數才能得出想要的量綱讀數，例如，0.0003125ma/讀數這個是ZKA模塊在16bit采集模式下和對應的AI輸入電流ma數之間的量綱系數，假如采集到的讀數是10000，那么此時可以算出，該AI通道上當前輸入的電流值為：30000讀數 x 0.0003125ma/讀數=9. 375mA。
