OPC是OLE for Process Control的縮寫，即把OLE應用于工業控制領域。OLE原意是對象鏈接和嵌入，隨著OLE 2的發行，其范圍已遠遠超出了這個概念。現在的OLE包容了許多新的特征，如統一數據傳輸、結構化存儲和自動化，已經成為獨立于計算機語言、操作系統甚至硬件平臺的一種規范，是面向?qū)ο蟪绦蛟O(shè)計概念的進一步推廣。OPC建立OLE規范之上，它為工業控制領域提供了一種標準的數據訪問機制。

今天我們一起學習《組態王作為OPC客戶端的使用方法》。

一、建立和刪除OPC設備

組態王中支持多OPC服務器。在使用OPC服務器之前，需要先在組態王中建立OPC服務器設備。如圖所示，

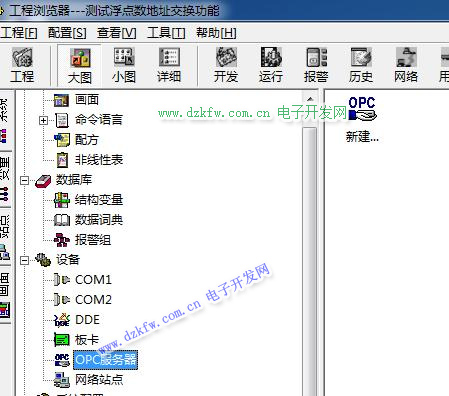

圖1 OPC設備

在組態王工程瀏覽器的“設備”項目中選中“OPC服務器”，工程瀏覽器的右側內容區顯示當前工程中定義的OPC設備和“新建OPC”圖標。

雙擊“新建”圖標，組態王開始自動搜索當前的計算機系統中已經安裝的所有OPC服務器，然后彈出“查看OPC服務器”對話框，如圖所示。

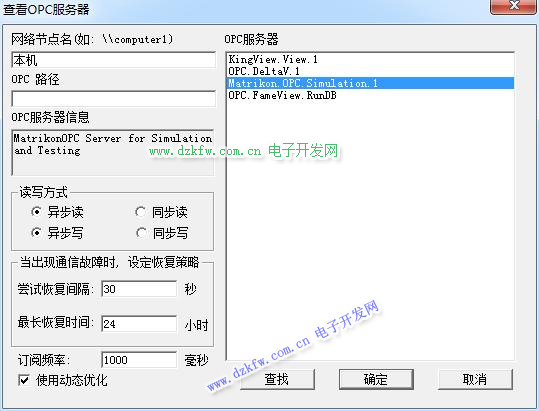

圖2 OPC設備定義

“網絡節點名”編輯框中為要查看OPC服務器的計算機名稱，默認為“本機”。如果需要查看網絡上的其它站點的OPC服務器，在編輯框中輸入節點的UNC路徑。如計算機名稱為“數據采集站”，則輸入“數據采集站”，然后單擊“查找”按鈕，如果查找成功，則在右邊的“OPC服務器”列表中顯示目標站點的所有已安裝的OPC服務器名稱；如果沒有查找到，則提示查找失敗。“OPC服務器信息”文本框中顯示“OPC服務器”列表中選中的OPC服務器的相關說明信息。如選中“KingView.View.1”，則在信息中顯示“KingView.View”。 “讀寫方式”是用來定義該OPC設備對應的OPC變量在進行讀寫數據時采用同步或異步方式。“嘗試恢復間隔”和“最長恢復時間”用來設置當組態王與OPC服務器之間的通訊出現故障時，系統嘗試恢復通訊的策略參數。“訂閱頻率”，目前組態王異步讀是按照訂閱的方式實現的，可以根據不同的需要進行設置。“使用動態優化”是組態王對通訊過程采取動態管理的辦法。“嘗試恢復間隔”，“最長恢復時間”，“使用動態優化”的具體含義與IO設備定義向?qū)е械南嗤�。用戶可以在列表中選擇所需的OPC服務器。單擊“確定”按鈕。“查看OPC服務器”對話框自動關閉，OPC設備建立成功。如選擇圖中的“MatriKon.OPC.Simulation.1”，建立的OPC設備如圖所示。

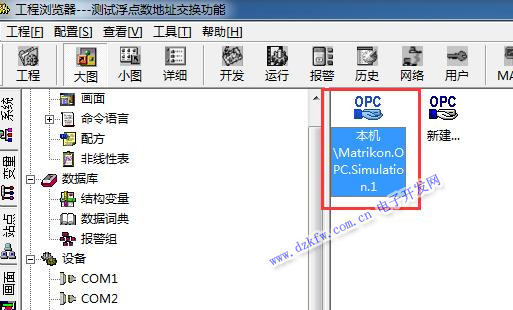

圖3 OPC服務器的建立

對于已經建立的OPC設備，如果您確認不再需要，可以將它刪除。如圖3，選中要?jiǎng)h除的OPC設備，單擊鼠標右鍵，在彈出的如圖4所示的快捷菜單中選擇刪除，彈出如圖5所示的提示信息，如果選擇“是”，則將該設備從組態王中刪除。

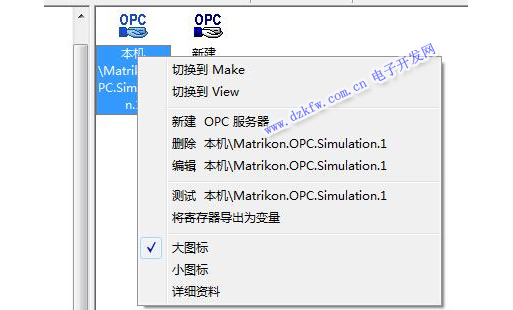

圖4 快捷菜單

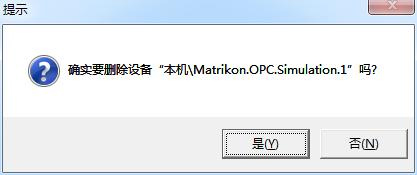

圖5 刪除確認提示信息

二、在OPC服務器中定義數據項

OPC服務器作為一個獨立的應用程序，可能由硬件制造商、軟件開發商或其他第三方提供，因此數據項定義的方法和界面都可能有所差異。下面以MatrikonOPCExplorer為例講解OPC Server的使用方法。MatrikonOPCExplorer應用程序是比較實用的服務器，同時還可以作為客戶端。安裝好MatrikonOPCExplorer后，打開MatrikonOPCExplorer主窗口如圖所示。

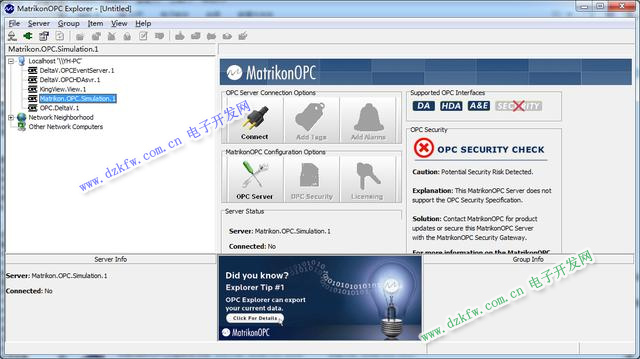

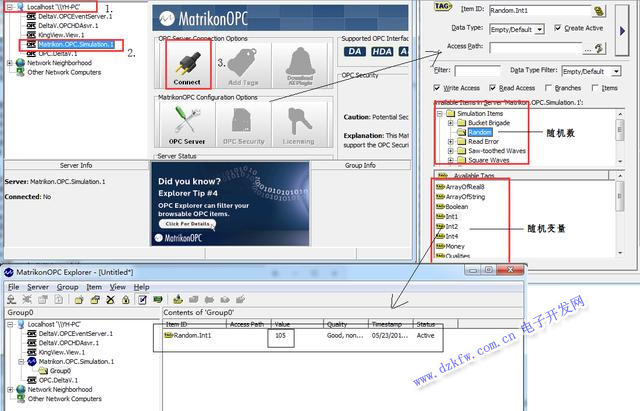

圖6 在OPC服務器主窗口

三、OPC服務器與組態王數據變量的連接

OPC服務器與組態王數據詞典的連接如同PLC或板卡等外圍設備與組態王數據詞典的連接一樣。在組態王工程瀏覽器中，選中數據詞典，在工程瀏覽器右側雙擊新建圖標，選擇I/O類型變量，在連接設備處選擇OPC服務器，如圖所示。

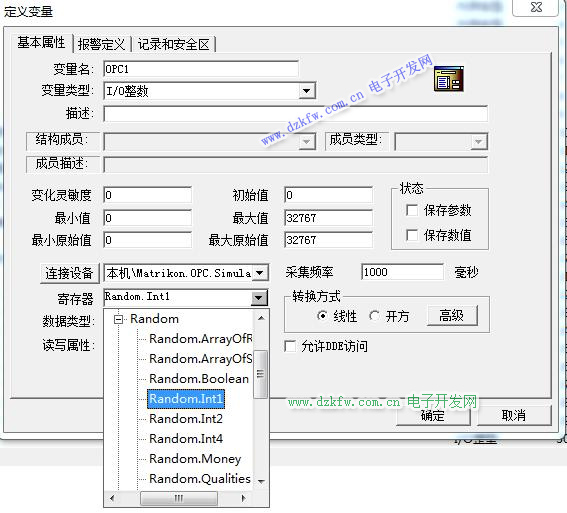

圖8 OPC服務器與組態王數據變量的連接

在寄存器下拉式菜單中列出了在OPC服務器中定義過的所有項目名及數據項，項目名和數據項以樹型結構排列，如果某個分支下還有項目的話，鼠標雙擊該分支，隱藏在該分支下的數據項會自動列出來。鼠標雙擊選擇對應的數據項，則選擇的數據項會自動添加到“寄存器”中。如圖9所示，選擇的數據項是“Simulation Items”---“Random”---"Random.Int1"。

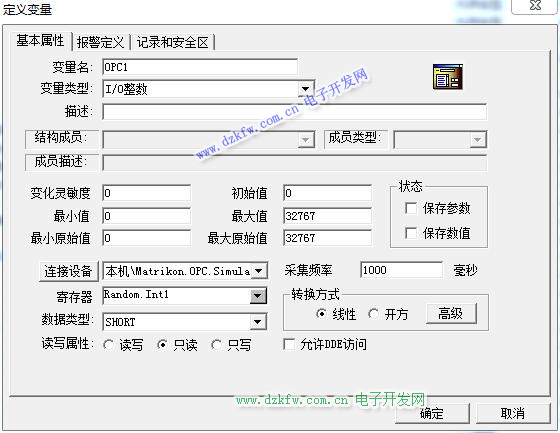

圖9 定義OPC服務器的變量

在組態王中新建一個畫面，畫面上創建一個文本圖素，定義圖素的動畫連接為“模擬值輸出”，連接的變量為剛定義的“OPC1”。保存畫面，切換到組態王運行系統，打開畫面，可以看到組態王與OPC服務器間的數據交換，如圖所示。

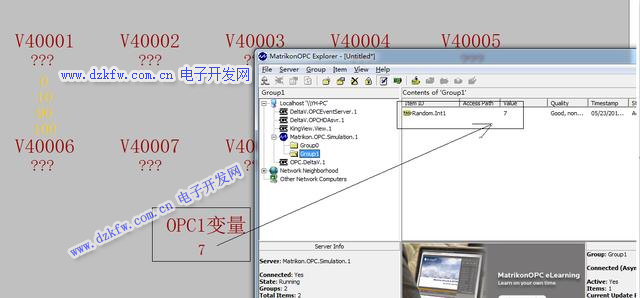

圖10 OPC1變量數據與源數據對比圖
