（3）計算每伏電壓的圈數N₀。經驗公式為：。例如：上述20W變壓器的每伏圈數圈。

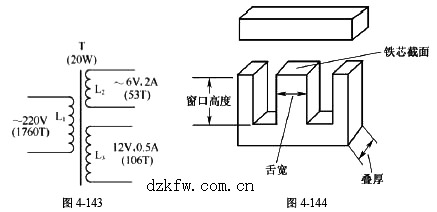

（4）計算初、次級各繞組的圈數。初級繞組圈數用N₀乘以220即可。次級繞組圈數用N₀乘以電壓再增加10%以彌補損耗。上例中（見圖4-143），初級繞組L₁為8×220 = 1760圈；次級繞組L₂為8×6×1.1≈53圈；次級繞組L₃為8×12×1.1≈106圈。
（5）根據各繞組電流選取漆包線。上例中，初級繞組L1的電流I1 =20W220V≈0.09A，考慮到留有一定的余量，可選用直徑0.23mm（34號）漆包線。次級繞組L2的電流I2 = 2A，可選用直徑1.04mm（19號）漆包線。次級繞組L3的電流I3 = 0.5A，可選用直徑0.51mm（25號）漆包線。
2．具體制作電源變壓器
設計計算完成后，即可按以下步驟動手制作。

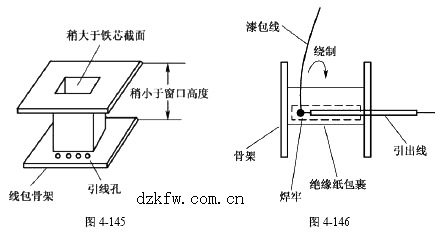

（1）按圖4-145所示，用絕緣紙板制作一個線包框架，其下面?zhèn)劝鍍蓚?cè)分別開有初、次級繞組的引線孔。
（2）繞初級繞組。將漆包線線頭與引出線焊牢，焊點等裸露部分用絕緣紙包裹住，引出線從線包框架側板的引線孔中穿出，如圖4-146所示。初級繞組繞好后，其線尾也像線頭一樣連接好引出線。

（3）在初級繞組外面包裹一層絕緣紙，如圖4-147所示，然后繞上次級繞組。由于次級繞組所用漆包線較粗，可以直接作為引出線。

圖4-147

（4）所有繞組都繞制完成后，最外層應用絕緣紙包裹，并在兩側分別標明繞組的電壓和電流，如圖4-148所示。


圖4-148

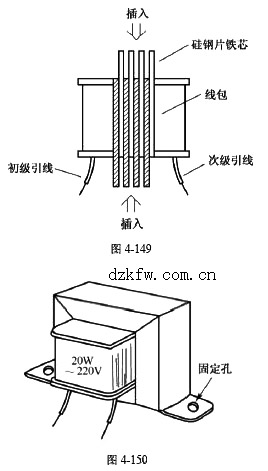

（5）接下來插入硅鋼片鐵芯。應采用交錯插裝法，即將“E”形硅鋼片上下交錯插入線包框架內，如圖4-149所示。所有“E”形硅鋼片插完后，再將“I”形硅鋼片插入。
（6）在鐵芯外面裝上鐵皮制成的夾殼，電源變壓器便制作好了，圖4-150為其外形。再經過浸漆、烘干等絕緣處理，這個電源變壓器就可以使用了。
