1：常用的開關電源的原理——單端自激boost升壓電路

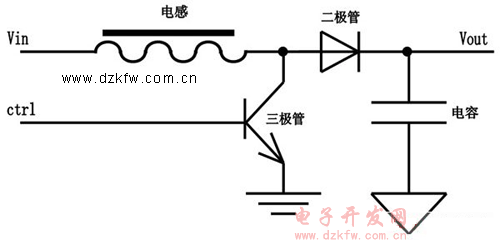

　　如上圖，開關電源利用電感電流不能瞬間改變的原理，用ctrl信號打開三極管，使得Vin通過電感和三極管向地流動。由于電感電流不能突變，因此，這個回路不能理解成短路，應理解成給電感充能。充能是通過電感流過的電流不斷增大體現的，電流越大，電感的儲能越多。

　　當電感電流增加到一定程度，用ctrl關閉三極管。則電感電流的回地的路就被切斷。同樣由于電感電流不能突變，因此，電流就會通過二極管流向電容。這樣就完成一次電感通過二極管給電容充電的過程。Ctrl信號周期性不停止的復現，宏觀上就形成從vin不斷流向電容的電流。這個過程與vout和vin電壓孰高孰低無關。意味著可升壓，也可降壓。

　　上面說的切斷電感電流，迫使電流流向改變，一般叫做“反激”，上圖的電感只有一個，反激點只有一個，叫做單端。有的電路用2個電感，交替進行電流流動。做直流逆變交流時，一般用2個電感，形成推挽效果。

　　2：如何實現穩壓

　　上圖是原理。由于vout的負載不確定，因此，vout不可能穩定在我們期望的電壓上，可能是升壓，也可能是降壓。解決這個問題的辦法是利用vout的電壓進行反饋。當vout電壓低于期望值時，反饋信號就會調整ctrl，使它打開三極管的時間相對延長。則電感充能更多，從而使vout上升。反過來也一樣。

　　這樣ctrl信號就有了個名字，叫pwm。一般是改變它的占空比。當vout電壓不夠時，增加pwm信號占空比，使得更多的電能流向vout。

　　3：占空比

　　從原理容易理解，pwm信號不能達到100%占空比，那樣就真的短路了。當pwm信號占空比大到一定程度時，也就是剛好有時間讓三極管能開關時，電感的充能達到極大值。這個電能必須能滿足后續電路的消耗。這樣就能使vout穩定在我們需要的電壓上。

4：實用電路

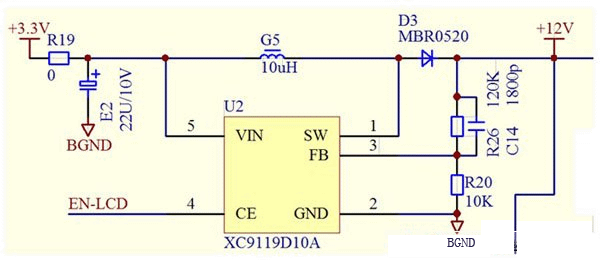

　　有許多成熟芯片提供Pwm信號的產生，并提供反饋電壓調整pwm的占空比，這類芯片叫開關電源芯片，是專門用來設計開關電源的。下圖附一個成熟電路，是筆者在工程中應用的。



　　這個芯片把三極管集成到芯片內部，因此應用比較簡單。因為它能提供的電流很小，是給lcd供電的。+12V后面還有一個10uF/25V的電容。

　　5：設計開關電源要注意的幾個問題

　　A：注意電感的選擇，應參照芯片資料，切忌理解成輸出電流多大就用多大的電感，這是許多新手容易理解錯的地方。例如，輸出電流是0.5A，電感可不要選0.5A的哦，要按資料來選，一般是1A左右。如果電感的電流參數選小了，會很熱。二極管也一樣，電流參數不能按最終輸出電流選。電感值的大小涉及到飽和電流的問題，即電流大到一定程度后呈現飽和狀態，電流則會瞬間增大，不再受電流不能突變的約束。因此選擇電感時，可以比資料的推薦值稍大一些。因為電感的誤差比較大，市場常見的電感是±20%，所以寧大勿小的原則。買電感時要注意。

　　B：第1節的圖里的三極管，從原理易得：其導通電阻越小越好，開關響應越快越好。這2個因素是決定效率的最主要的2個方面。一般選擇mos管，要注意mos管的導通電阻和柵極寄生電容。芯片的輸出能否驅動得了柵極，如果驅動柵極的能力不夠，應使用LM5111等驅動芯片。

　　C：開關電源的噪聲比較大，尤其它是給后續電路提供電源的，這使得后續電路的電源從骨子里就帶噪聲。這種噪聲的消除，需要使用濾波電路，必要時用π型濾波。濾波要消耗電能，這與要達到的穩壓效果成為一對矛盾，需要工程師權衡為達到某效果需要付出多大的濾波消耗。在開關電源后面串聯線性電源(例如7805等)不能顯著消除噪聲。一味加大電容也不是辦法，噪聲仍然能夠通過。不要期望既不付出電能消耗，又能消除噪聲。但是串聯電感器件的濾波電路確實更加節省一些。

　　D：開關電源兩端隔離的做法是用3個線圈共軛，一個用于自激充能，一個用于輸出，一個用于電壓反饋。值得一提的是，這種隔離不能消除開關引起的各種噪聲。噪聲會沿著共軛電感傳遞，而且噪聲的損耗很小。由于電壓反饋變成非直接的反饋，這種電源一般具有較大的誤差，但精度受影響很小，一般都帶輸出電壓調整。市場常見的模塊電源一般都帶電壓微調。

　　E：開關電源的地的布線。為了減少噪聲，需給噪聲盡量短的回地路線。第1節的圖中用了2個地符號。這2個地最終要接在一起，需要注意的是，vout后端有個電容，在這個電容的負端把2個地接在一起。這樣，開關芯片的噪聲能最大程度的消耗在自己那邊，能大大改善vout的噪聲。

　　F：設計開關電源時，功率設計要至少保留1倍的余地，例如設計5V1A的開關電源，最大功率輸出要能達到2A。不要按需求設計成1A的，那樣會使pwm占空比接近最大值，電感、mos管等都會發熱。一般掌握在穩定輸出時，pwm在50%或稍小為宜。這樣整個電路工作在一個“比較舒服”的情況下，噪聲、發熱等各方面綜合性能都比較好。
