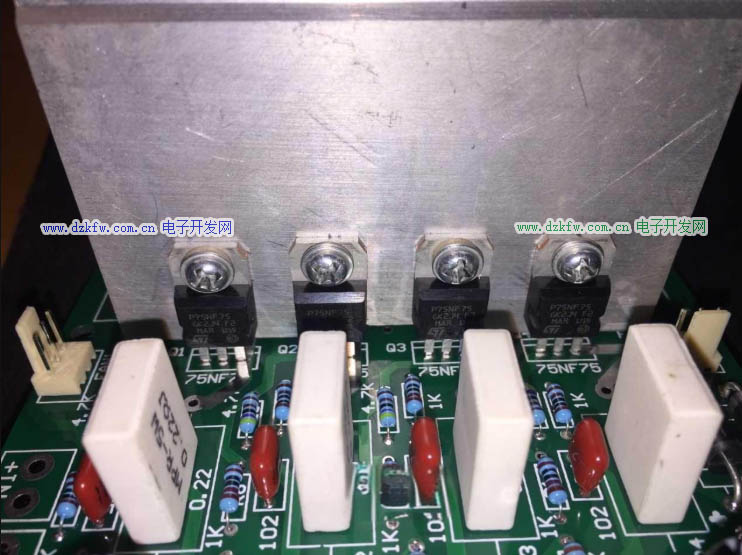

MOS管發熱的原因主要包括以下幾點：

1. 電路設計問題：MOS管工作在線性的工作狀態，而不是在開關狀態，導致MOS管導通過程時間過長，從而發熱。
2. MOS管驅動頻率太高：頻率與導通損耗成正比，過分追求體積，也會導致頻率提高，MOS管上的損耗增大，從而發熱。
3. 散熱設計不足：沒有做好足夠的散熱設計，導致通過漏極和源極的導通電流ID過大，即使ID小于最大電流，也可能發熱嚴重。
4. MOS管的選型問題：RDS(ON)這個關鍵參數的變化是導致發熱的主要原因。
5. 負載過大：特別是大電阻，也會導致MOS管發熱。
6. 環境溫度過高：比如在高溫車間，也會使MOS管更容易發熱。
7. 電源電壓過低：也會導致MOS管發熱。
8. 過流保護動作后未切斷電路：使電流長時間過大造成過熱。

為了解決這些問題，可以采取以下措施：

1. 降低工作溫度。
2. 改善工作環境。
3. 減小負載。
4. 改善散熱條件。
5. 過流保護動作時及時斷開電源。
6. 定期檢查和更換器件。

做電源設計，或者做驅動方面的電路，難免要用到場效應管，也就是人們常說的MOS管。MOS管有很多種類，也有很多作用。做電源或者驅動的使用，當然就是用它的開關作用。接下來我們來了解MOS管發熱五大關鍵技術。

1、芯片發熱

本次內容主要針對內置電源調制器的高壓驅動芯片。假如芯片消耗的電流為2mA，300V的電壓加在芯片上面，芯片的功耗為0.6W，當然會引起芯片的發熱。驅動芯片的最大電流來自于驅動功率MOS管的消耗，簡單的計算公式為I=cvf(考慮充電的電阻效益，實際I=2cvf，其中c為功率MOS管的cgs電容，v為功率管導通時的gate電壓，所以為了降低芯片的功耗，必須想辦法降低c、v和f.如果c、v和f不能改變，那么請想辦法將芯片的功耗分到芯片外的器件，注意不要引入額外的功耗。再簡單一點，就是考慮更好的散熱吧。

2、功率管發熱

功率管的功耗分成兩部分，開關損耗和導通損耗。要注意，大多數場合特別是LED市電驅動應用，開關損害要遠大于導通損耗。開關損耗與功率管的cgd和cgs以及芯片的驅動能力和工作頻率有關，所以要解決功率管的發熱可以從以下幾個方面解決：A、不能片面根據導通電阻大小來選擇MOS功率管，因為內阻越小，cgs和cgd電容越大。如1N60的cgs為250pF左右，2N60的cgs為350pF左右，5N60的cgs為1200pF左右，差別太大了，選擇功率管時，夠用就可以了。B、剩下的就是頻率和芯片驅動能力了，這里只談頻率的影響。頻率與導通損耗也成正比，所以功率管發熱時，首先要想想是不是頻率選擇的有點高。想辦法降低頻率吧!不過要注意，當頻率降低時，為了得到相同的負載能力，峰值電流必然要變大或者電感也變大，這都有可能導致電感進入飽和區域。如果電感飽和電流夠大，可以考慮將CCM(連續電流模式)改變成DCM(非連續電流模式)，這樣就需要增加一個負載電容了。

3、工作頻率降頻

這個也是用戶在調試過程中比較常見的現象，降頻主要由兩個方面導致。輸入電壓和負載電壓的比例小、系統干擾大。對于前者，注意不要將負載電壓設置的太高，雖然負載電壓高，效率會高點。對于后者，可以嘗試以下幾個方面：a、將最小電流設置的再小點;b、布線干凈點，特別是sense這個關鍵路徑;c、將電感選擇的小點或者選用閉合磁路的電感;d、加RC低通濾波吧，這個影響有點不好，C的一致性不好，偏差有點大，不過對于照明來說應該夠了。無論如何降頻沒有好處，只有壞處，所以一定要解決。

4、電感或者變壓器的選擇

終于談到重點了，我還沒有入門，只能瞎說點飽和的影響了。很多用戶反應，相同的驅動電路，用a生產的電感沒有問題，用b生產的電感電流就變小了。遇到這種情況，要看看電感電流波形。有的工程師沒有注意到這個現象，直接調節sense電阻或者工作頻率達到需要的電流，這樣做可能會嚴重影響LED的使用壽命。所以說，在設計前，合理的計算是必須的，如果理論計算的參數和調試參數差的有點遠，要考慮是否降頻和變壓器是否飽和。變壓器飽和時，L會變小，導致傳輸delay引起的峰值電流增量急劇上升，那么LED的峰值電流也跟著增加。在平均電流不變的前提下，只能看著光衰了。
