臭氧(O3)發生器制作,O3 generator

關鍵字：臭氧發生器電路圖

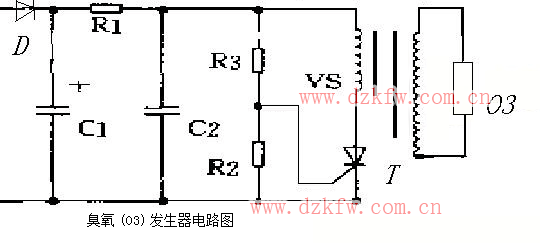

如圖所示為交流高壓臭氧發生器。具有體積小、效率高、結構簡單、安全可靠等特點。電路可連續工作。
220V市電經D和R1的整流、限流，單向脈動電流控制VS的通斷，產生振蕩，經變壓器T升壓后得到2-3KV左右的高壓，經O3管放電，電離生成O3。
技術參數：
電源電壓：交流220V
功耗：<1W
O3產量：5MG/H
元器件選擇：
D   1N4007
C1  1μF/450V
C2  0.15μF/630V電容器
R1  30k/2W
R2  3K/0.25W
R3  1M/0.25W
VS  1A/400V單向晶閘管
T   升壓變壓器選用成品
O3  臭氧管

附錄：
    臭氧O3
    資料來源：viron.cn
　
    1840年德國科學家舒貝因在向幕尼黑科學院提出的報告里宣布發現了臭氧。
    臭氧的英文名字叫 OZONE ，分子式O3，分子量 48 ，是氧氣（O2）的同素異形體，由三個氧原子組成，又稱富氧、三子氧、超氧。
    臭氧的特性
    臭氧是由一個氧分子（O2）攜帶一個氧原子（O）組成，是氧氣的同素異形體。與氧氣相比，臭氧比重大。有色、有味。在常溫下是淡藍色，草腥味。雷電過后，時可聞到其氣味。 1ppm 臭氧 =1.963mg/m3 。標準狀態下，臭氧密度ρ = 2.144g/l ，空氣ρ = 1.293g/l 。臭氧在水中的溶解度大約是氧的 10 — 15 倍，在水中穩定性較差。
    臭氧易分解，不穩定參比狀態下臭氧的半衰期為 22~25 分鐘，一個小時的衰退率為 61% ，在 1% 的臭氧水溶液中半衰期約為 16 分鐘，且溫度越高，濕度越大，半衰期越短。
    臭氧具有不穩定性。由于臭氧（O3）是由氧分子攜帶一個氧原子組成，決定了它只是一種暫存形態，攜帶的氧原子除氧化用掉外，剩余的又組合為氧氣（O2）進入穩定狀態。所以臭氧工作中沒有二次污染產生，這是臭氧技術應用的最大優越性。
　　臭氧具有很強的氧化能力。
    臭氧的功用
    臭氧具有強氧化性，有四大功用：氧化、滅菌、脫色、除味。
    臭氧的應用主要是滅菌消毒。這主要是因為臭氧有極強的氧化能力，臭氧在一定濃度下能與細菌、病毒、病原體等微生物產生生化反應。臭氧具有很高的能量，在常溫、常壓下很快自行分解為氧（O2）和單個氧原子（O），單個氧原子具有很強的活性，對細菌、病毒、病原體等微生物具有較強的氧化作用。
　　
    國際衛生組織對其滅菌功效曾歸納比較，臭氧與其它殺菌劑對大腸桿菌的殺滅效果依次為：臭氧（O3） > 次氯酸（HCLO） > 二氧化氯（CLO2）> 銀離子（Ag+） > 次氯酸根（CLO） > 高鐵酸鹽（Fe3+） > 氯胺（NHCl3）。
    臭氧是廣譜、高效快速殺菌劑，可以迅速殺滅使人和動物致病的各種病菌、病毒、病原體及微生物。可以在較短時間內破壞細菌、病毒和其他微生物的生物結構，刺破細胞壁，使之失去生存能力，當其濃度達到一定值后，殺菌消毒甚至可以瞬間完成。
　　據國際公認的臭氧滅菌消毒實驗數據表明：當加時到4分鐘、投加濃度為12.6mg/L時，對冠狀病毒的殺滅率為100%；當加時到3分鐘、投加濃度為4mg/L時，對HIV的殺滅率為100%；當加時到20分鐘，投加濃度為10mg/m3時，對乙肝表面抗原的殺滅率為99.9%；當加時到10分鐘、投加濃度為8mg/m3時，對支原體、衣原體等病原體的殺滅率為99.85%……（摘自中國臭氧信息網）
    臭氧作為性能優良的消毒手段，在制藥企業GMP、醫療衛生場所、食品加工車間和居民日常生活等許多領域都大規模應用，被稱為“綠色消毒劑” ，在衛生部《消毒技術規范》等國家技術標準中對臭氧殺菌消毒都有明確的肯定。

    廣東省衛生廳發布有關規定[粵衛〔2003〕63號]，臭氧被指定為重要的空氣消毒方式。在非典時期起到了很大的作用。
    臭氧的消毒滅菌機理
    臭氧殺菌機理以氧化作用破壞微生物膜的結構實現殺菌作用。臭氧首先作用于細胞膜，使膜構成成份受損傷而導致新陳代謝障礙，臭氧繼續滲透穿透膜而破壞膜內脂蛋白和脂多糖，改變細胞的通透性，導致細胞溶解、死亡。而臭氧滅活病毒則認為氧化作用直接破壞其核糖核酸RNA或脫氧核糖核酸DNA物質而完成的。
　　
    臭氧水殺滅情況有些不同，其氧化反應有兩種，微生物菌體既與溶解水中的臭氧直接反應，又與臭氧分解生成之羥基OH的間接反應，由于羥基OH為極具氧化性的氧化劑，因此臭氧水的殺菌速度極快。
    臭氧能氧化分解細菌、病毒內部氧化葡萄糖所必須的葡萄糖氧化酶，并直接與細菌、病毒發生作用，氧化并穿透其細胞壁，破壞其細胞器和核糖核酸，分解DNA、RNA、蛋白質、脂質類和多糖等大分子聚合物，使細菌、病毒的新陳代謝和繁殖過程遭到破壞，而奪取細菌病毒的生命。同時還可以滲透細胞膜組織、侵入細胞膜內作用于外膜脂蛋白和內部的脂多糖，使細胞發生通透性畸變，導致細胞溶解性死亡，并將死亡菌體內的遺傳基因、寄生菌種、寄生病毒粒子、噬菌體、支原體及熱源（內毒素）等溶解死亡。綜觀無菌技術對微生物作用的原理可分為抑菌型、殺菌和溶菌型三種。臭氧滅菌消毒屬于溶菌型劑體，可以達到“徹底、永久地消滅物體內部所有微生物的目的”。而且它的作用是瞬間完成的。
    臭氧滅菌機理：臭氧滅菌的過程屬于生物化學氧化反應，臭氧滅菌有以下三種形式：①臭氧氧化分解了細菌內部氧化葡萄糖所必須的葡萄糖氧化酶；②直接與細菌、病毒發生作用，破壞其細胞壁和 DNA 和 RNA ，分解蛋白質、脂質類和多糖等大分子聚合物，使細菌的物質代謝生長和繁殖過程遭到破壞；③滲透細胞膜組織，侵入細胞膜內作用于外膜脂蛋白和內部的脂多糖，使細胞發生通透性畸變，導致細胞的溶解死亡，并且將死亡菌體內的遺傳基因，寄生菌種、寄生病毒粒子、噬菌體、枝原體及熱原（細菌病毒代謝產物、內毒素）等溶解變性滅亡。由此可見，臭氧滅菌屬于溶菌，是三種滅菌方式中最徹底的形式。既然臭氧能殺死病毒、細菌，那么會不會也把健康的細胞殺死呢？不會，因為健康細胞具有強大的平衡酶系統, 因而臭氧對健康細胞無害。
