現在的萬用表，已經能應對大多數測量了。
但是對于玩無線電，測量毫伏甚至微伏的信號，就力不從心了。

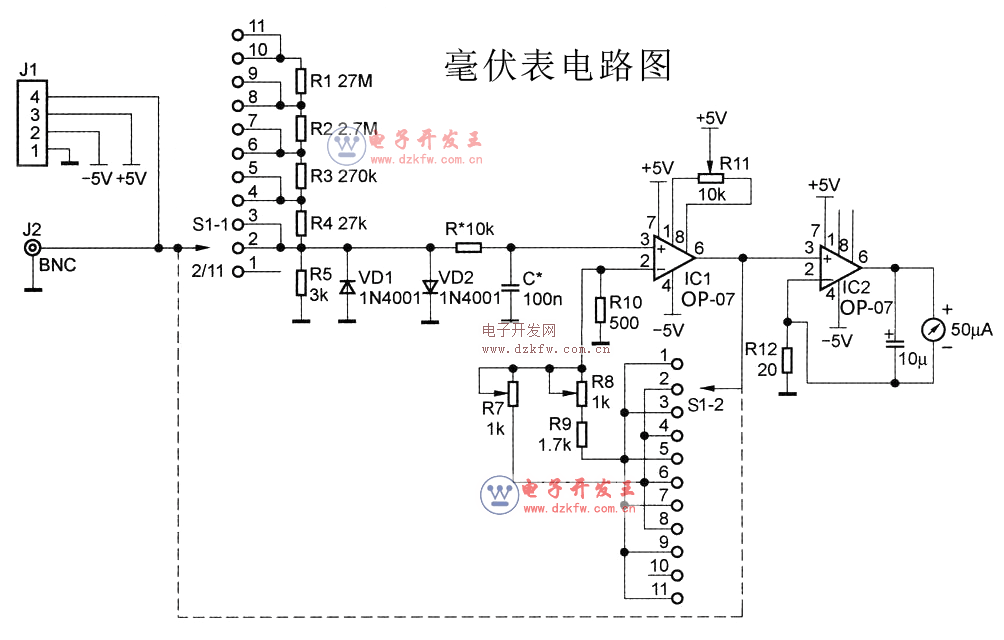

下圖是一個毫伏表電路圖：
毫伏表電路圖
這個毫伏表電路，是考慮了未來可以擴展的情況，比如增加，射頻、視頻、射頻功率等探頭，來對測量功能進行擴展。
電路要做到最小量程為直流300uV，那么對于直流漂移、交流干擾、內部噪聲，都是要考慮的。
對于運放，暫不考慮BV這類自動穩零的運放，使用廉價的OP07，輸入失調電壓僅數十微伏，在這里使用已經足夠。
由于考慮以后有擴展探頭，并且本機通過J1對探頭供電，那么J1到電路板地線上的電流引起的壓降，就不能忽視，這會引起參考地偏移，滿量程是300uV，那么幾微伏的電壓，就會對測量結果產生影響。
因此整機布線必須單點接地。
然后，對于外界的干擾，比如市電、廣播、無線電信號，要抵抗這些干擾，輸入端必須增加低通濾波器，如上圖的R*和C*，濾除輸入的任何交流信號。
再有，整個電路，不能有非線性部分，大多數毫伏表，都會使用全波整流后在驅動表頭，整流電路是非線性元件，會引入偏差，因此這里直接用運放驅動表頭。
