最早面市的可充電手電筒，是采用聚光小電珠或充有保護氣體的小電珠，因其耗電較大(一般在250mA-750mA之間)而趨于淘汰。后來換用(或自行改裝)高亮度白光LED燈，耗電大大減少(單只耗電約30mA)。近期大量面市的多為采用草帽形高透明度樹脂封裝的高亮度白光LED燈，其封裝的頂部曲率大(直徑8mm)散射小；發光二極管管芯距封裝頂部只有2mm，所以透光損耗小、透光率高；再加上多只排射和采用鍍膜拋物曲面反射杯，使光照趨于直線、集中，照度大大增強。而且耗電小(單只LED工作電流為20mA)、壽命長。

一、雅格YG-3148可充電手電筒

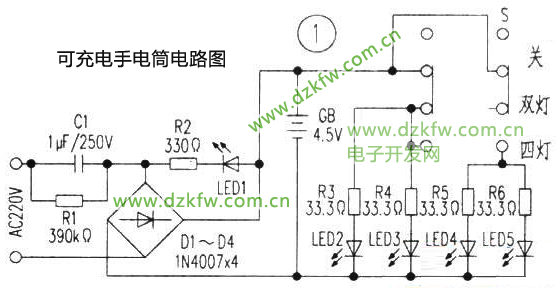

    1．電路原理：該型為廣東汕頭產雙二燈手電筒，外形時尚，具有雙燈或四燈可調照明。測繪電路見圖1所示(供參考)。



    推伸式插頭插入AC220V市電后，經C1(CL21型電容)降壓(阻容降壓電路），D1—D4整流給GB充電。AC電壓正半周時LED1不亮；負半周時經R2限流點亮，指示燈正在對電池充電。GB為07102型密封式4．5V微型蓄電池組，容量400mAh。由于無充電限壓斷電控制功能，故限時(不大于8小時)充電。充滿電后拔出并收縮電源插頭(此時C1經R1放電)。將S推接至雙燈位時，LED2、LED3亮，據稱可連續照明14小時；若S推接至四燈位，LED2-LED5全亮，據稱可連續照明7小時。
    2．故障檢修：使用日久后，LED2-LED5時亮時不亮。
    查線路無斷線和虛焊，測GB電壓穩定，判斷為S不良。該開關雖為雙刀三位，但焊接腳只有2x3端，三擋轉換功能在于內部特殊結構。購不到原型開關，改用尺寸相同的雙刀二位撥動開關代換后能穩定點亮，但只能4燈同時亮熄。

 二、盛盛XS-317-A-B型可充手電筒



    1．電路原理：該型為具有拋物反射杯三燈LED可充手電筒，電路采用直接搭焊無電路板，裝焊質量較差。測繪電路見圖2所示(箭頭前電路同圖1“GB”左邊)。GB也是一種4．5V 400mAh蓄電池，但無型號且密封性不夠好。其充電電路與圖1相同，只是C1的容量為0．47uF，不到前者的一半，所以充電時間需要20小時。充滿電后接通S，LED2-LED4同時亮。
    2．故障檢修：先是只有二只LED能發光照明，勉強用了一段時間后，就相繼都不發光了。
