本文主要給大伙講解的是關于西門S7-200 SMART軟件如何去進行編程，其中分別詳細介紹了程序編輯如何更為直觀易懂，便捷快速的掌握下載和調試程序等。希望對于入門PLC的用戶有所幫助，提高軟件的掌握程度。

第一步：新建項目

雙擊桌面上的STEP 7-Micro/WIN SMART 軟件的快捷方式打開編程軟件后，一個命名為“項目1”的空項目會自動創建。

第二步：硬件組態

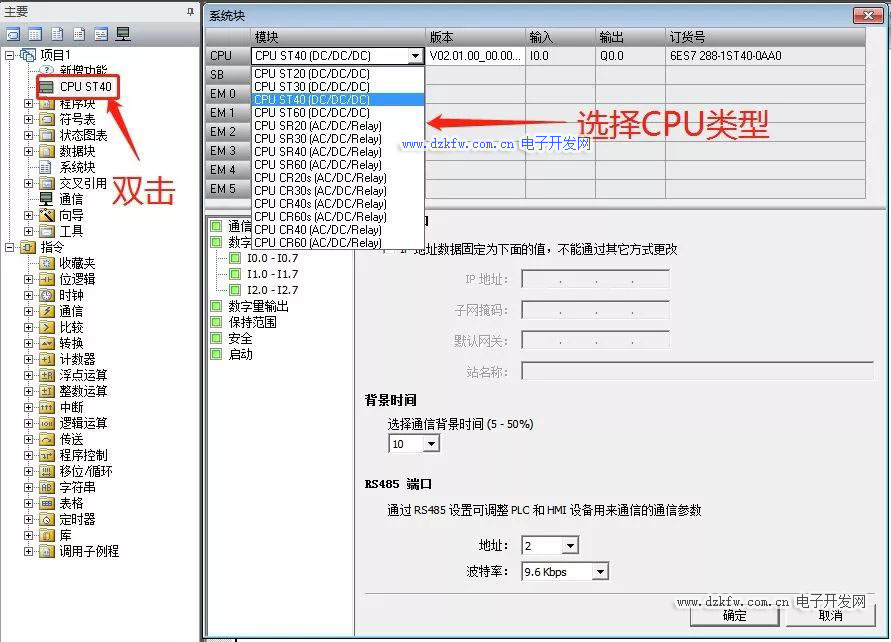

雙擊項目樹上方的CPU ST40選項，打開“系統塊”對話框，選擇實際使用的CPU類型，如下圖所示

第三步：編寫程序

成功新建項目后，主程序編輯界面會自動打開。這里以最常用的梯形圖語言為例。

(1) 插入第一個觸點

單擊選中程序段1中的向右箭頭，單擊上方“插入觸點”快捷按鈕，選擇插入一個常開觸點，如下圖所示。在地址下拉列表中選擇“CPU輸入0”，如下圖所示。

（2）插入第二個觸點

再插入第二個觸點，與第一個觸點之間是“或”的關系。單擊選中常開觸點下方的空白區域，然后展開指令樹中的“位邏輯”文件夾，雙擊第一個“常開觸點”指令，將其添加到預先指定的位置。

當然，用戶也可以通過拖拽和釋放的方式添加指令。插入觸點后，選擇地址為“CPU輸出0”。具體操作如下所示。

（3）合并能流

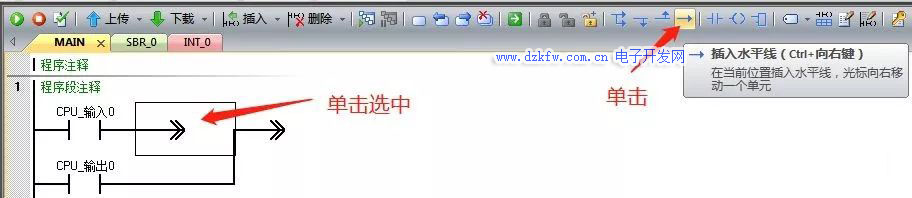

選中第二行的向右雙箭頭，再單擊上方“插入向上垂直線”的快捷按鈕，或者按“CTRL+向上鍵”，向上插入垂直線，如圖3.28所示然后選中第一行的向右雙箭頭，再單擊上方“插入水平線”的快捷按鈕，或者按“CTRL+向右鍵”，向右插入水平線，如下圖所示。

（4）添加線圈

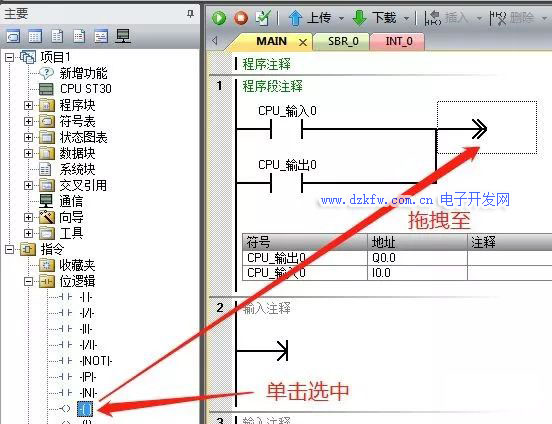

在指令樹的“位邏輯”指令集中找到線圈指令并單擊選中，然后按住鼠標左鍵，將其拖拽到，能流最右側的雙箭頭位置，松開鼠標，即添加一個線圈到程序段1的末端，如圖3.30所示。之后，為線圈指令選擇地址“CPU輸出0”。

第四步：檢查編譯

程序編寫完成后，可以選擇PLC“編譯”按鈕，檢查有無語法錯誤。

第五步：項目下載

通過以太網方式下載

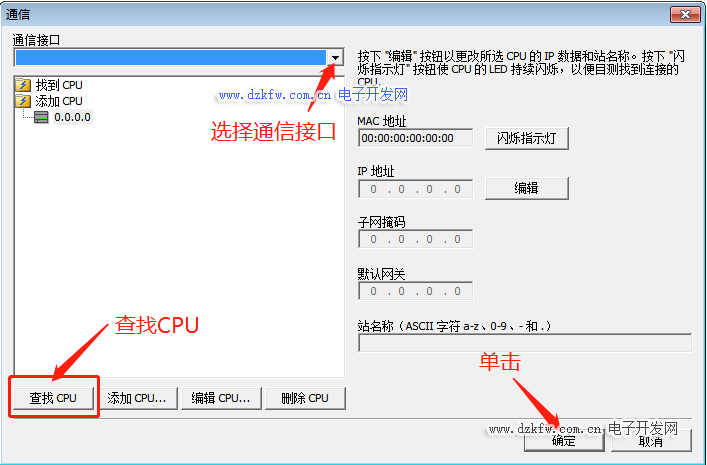

選擇“文件”一“下載快捷方式”選項打開“通信”對話框，如下圖1所示。

圖1：“通信”對話框

用戶首先需要：

①選擇正確的網卡

②單擊“查找CPU”按鈕

③找到CPU后，單擊選中該CPU，單擊“確定”按鈕關閉“通信”對話框

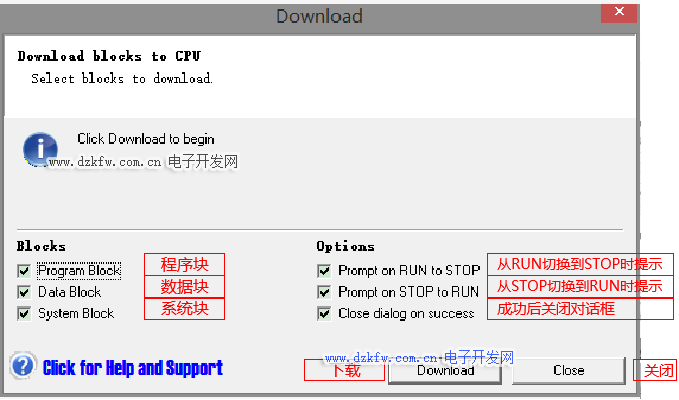

成功建立了計算機與S7-200 SMART CPU的連接后，可以開始下載操作，如下圖2所示：

圖2：“下載”對話框

第六步：在線監控

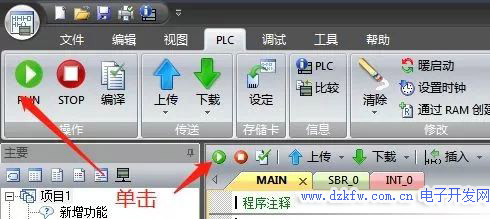

如果下載之前CPU處于停止狀態，那么監控之前首先需要將CPU切換到運行狀態。用戶單擊程序編輯界面上方或者PLC菜單功能區中的“RUN”按鈕即可切換。之后啟動CPU。

CPU進入運行狀態后，可以通過單擊程序編輯界面上方的“程序狀態”按鈕在線監控程序的運行狀態。在梯形圖語言環境中，藍色的實線表示能流導通，灰色的實線表示能流中斷。在線監控如下圖所示。

關于西門子S7-200 SMART PLC程序的新建、編輯、下載和調試就到了，后續給大伙分享更全面的。
