會員注冊一、 實驗?zāi)康?/STRONG>
用PLC構成水塔水位自動控制系統。
二、實驗內容
當水池水位低于水池低水位界（S4為ON表示），閥Y打開進水（Y為ON）定時器開始定時，4秒后，如果S4還不為OFF，那么閥Y指示燈閃爍，表示閥Y沒有進水，出現故障，S3為ON后，閥Y關閉（Y為OFF）。當S4為OFF時，且水塔水位低于水塔低水位界時S2為ON，電機M運轉抽水。當水塔水位高于水塔高水位界時電機M停止。
三、水塔水位控制的實驗面板圖：圖6-8-1所示
水塔水位控制面板
上圖下框中的S1、S2、S3、S4分別接主機的輸入點I0.0、I0.1、I0.2、I0.3，M、Y分別接主機的輸出點Q0.0、Q0.1。
四、編制梯形圖并寫出實驗程序
參考程序
表6-8-1所示
|
步序 |
指 令 |
步序 |
指 令 |
|
0 |
LD T37 |
13 |
LD T39 |
|
1 |
TON T38, +5 產生1S脈沖 |
14 |
A T38 |
|
2 |
LD T38 |
15 |
LD I0.3 水池低水位 |
|
3 |
TON T37, +5 延時0.5S |
16 |
AN T39 |
|
4 |
LD I0.3 |
17 |
OLD |
|
5 |
AN I0.2 |
18 |
O T40 |
|
6 |
TON T39, +40 延時4S |
19 |
AN I0.2 水池上水位 |
|
7 |
LD T39 |
20 |
= Q0.1 電磁閥Y |
|
8 |
AN I0.3 |
21 |
LD I0.1 水塔低水位 |
|
9 |
TON T40, +1 延時0.1S |
22 |
O Q0.0 |
|
10 |
LD T39 |
23 |
AN I0.0 水塔上水位 |
|
11 |
AN I0.3 |
24 |
AN I0.3 |
|
12 |
TON T40, +1 |
25 |
= Q0.0 電機M |

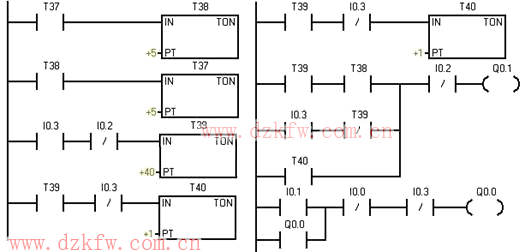

參考梯形圖如下所示：
圖6-8-2
五、實驗設備
1、THSMS-A型、THSMS-B型實驗裝置或THSMS-1型、THSMS-2型實驗箱一臺
2、安裝了STEP7-Micro/WIN32編程軟件的計算機一臺
3、PC/PPI編程電纜一根
4、鎖緊導線若干
