溝通觸摸器首要有四有些構成:

(1) 電磁體系,包含招引線圈、動鐵芯和靜鐵芯；

(2)觸頭體系,包含三副主觸頭和兩個常開、兩個常閉輔佐觸頭,它和動鐵芯是連在一起彼此聯動的；

(3)滅弧設備,通常容量較大的溝通觸摸器都設有滅弧設備,以便活絡堵截電弧,免于燒壞主觸頭；

(4)絕緣外殼及附件,各種繃簧、傳動安排、短路環、接線柱等。

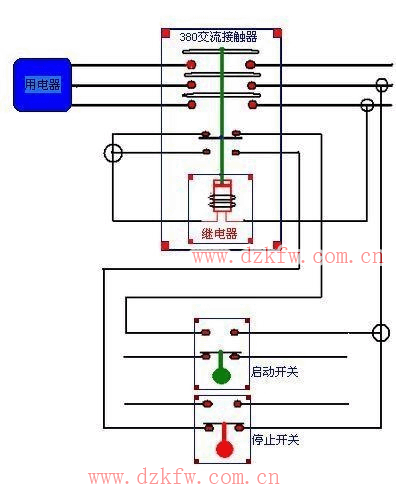

作業原理: 　

當線圈通電時,靜鐵芯發作電磁吸力,將動鐵芯吸合,因?yàn)橛|頭體系是與動鐵芯聯動的,因而動鐵芯股動三條動觸片一起作業,觸點閉合,然后接通電源。當線圈斷電時,吸力不見, 動鐵芯聯動有些依托繃簧的反效果力而別離,使主觸頭斷開,堵截電源。
