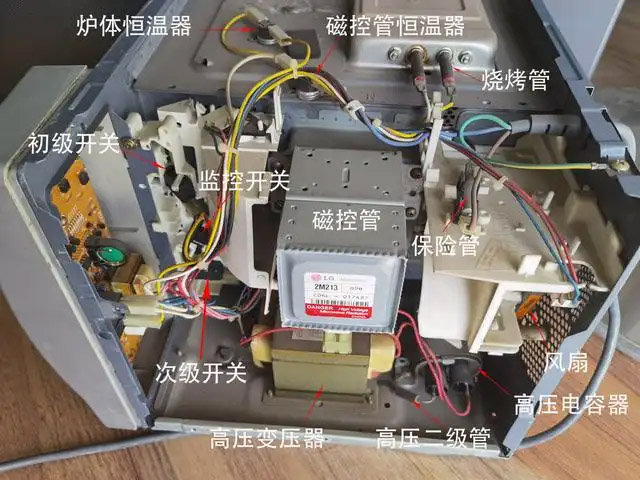

一、易損部件檢測

1．磁控管

正常時，燈絲電阻小于1Ω，燈絲與管殼間電阻∞，磁鋼不應開裂。磁控管損壞，有的表現為燈絲兩接線柱之間開路，有的表現為兩接線柱對外殼導電形成通路，有的則無法直接測量出來。磁控管損壞引起的現象有：微波爐運轉聲音小、不加熱，或燒電源保險、高壓保險、高壓二極管等。

2．高壓二極管

正常時，用萬用表Rx10k擋測量，正向導通(有一定電阻，150K歐左右)，反向截止(電阻無窮大)；用其他電阻擋測量正反向電阻均不通。高壓二極管損壞多為擊穿，即正反向都通。高壓二極管損壞引起的故障現象有：燒高壓保險，或微波爐運轉不加熱，微波運轉不加熱且噪音增大。

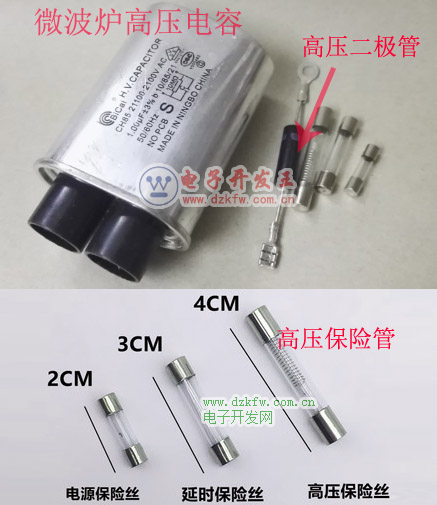

3．高壓電容

容量 0.8uF～1.2uF之間，電容器兩端子與外殼間電阻∞，內并聯有一只9MQ電阻。正常時，將指針萬用表置于Rx 10k擋，兩表筆分別接高壓電容兩極，測量之初有一定阻值但不高，然后逐漸上升到9MQ左右。實際維修中高壓電容故障相對低，常見損壞形式是極片或絕緣木打火，個別為失效或擊穿。高壓電容損壞引起的現象有燒電源保險管或高壓保險管、微波爐能運轉但不加熱等。

4．高壓變壓器

正常時，初級繞組電阻：約1.5～3Ω， 次級繞組電阻：約100～200Ω， 燈絲繞組電阻：小于1Ω， 各繞組對鐵芯的阻值：∞。高壓變壓器損壞多以高壓繞組匝間短路居多。損壞后引起的現象有：運轉電流增大，有異味，或運行不加熱、冒煙。

5．機械定時器／火力選擇器

正常時，測量電機兩端有阻值，順時針擰一下時間旋鈕，定時開關觸點導通。火力觸點在電機旋轉時，時通時斷。定時開關觸點損壞，引起整機不工作；火力開關觸點損壞引起微波爐運轉不加熱；電機損壞引起微波爐運轉加熱不停，或者運行不加熱、不停機。

6．門開關

門開關內含有幾個輕觸開關。在正常情況下，閉合開關時有微小的觸點轉換聲音。損壞后的故障表現為：整機不工作，運轉不加熱，開門時燒電源保險管等。

7．熱繼電器

又稱熱切斷器、限溫開關、熱敏開關等，屬于自動復位熱敏保護元件。將萬用表置于RxlO擋，兩表筆分別接熱切斷器兩接線端，常溫下阻值應為0歐，高溫且達到其標注值時阻值應為無窮大，當溫度下降一定值時又自動變?yōu)?歐。熱繼電器損壞后，應換用同規格參數的繼電器，如換用標注溫度過低者會引起誤保護；換用標注溫度過高者則達不到保護目的

8．雙向二極管

將指針萬用表置于Rxl0k擋，兩表筆分別接雙向二極管兩極，正反向電阻均應為無窮大。雙向二極管擊穿、漏電，一般會引起微波爐不加熱或將電源保險燒斷。檢查時如 果沒有該管，也可去除不用，去除后對電路的工作沒有影響，但該機會失去高壓過壓保護功能。

二、微波爐常見故障和維修

1．加電無反應，保險管完好

機械控鋪式微波爐：可檢查機械定時器、磁控管限溫器。電腦控制微波爐：觀察電腦板的保險管，檢查電腦板上電源變壓器、磁控管限溫保護器。在排除故障后，可換上保險管試機。

2．加電無反應，保險管熔斷

檢查門開關、微波高壓系統(高壓變壓器、高壓二極管、磁控管、高壓電容)、風扇電機、轉盤電機。在排除故障后，可換上保險管試機。

檢查高壓變壓器主要是觀察初級繞組、高壓繞組有沒有燒焦的痕跡，有沒有絕緣漆的焦糊味道。

3．屢燒電源保險管

先檢查門開關、高壓變壓器，然后再檢查微波系統中其他器件，如高壓二極管、高壓電容、雙向二極管、磁控管等。

4．能運轉，但微波不加熱

先測量高壓變壓器初級有無供電，然后根據測量結果確定檢修范圍。若測得高壓變壓器初級無AC220V供電，機械控制微波爐，應檢查定時器、門開關；電腦控制微波爐，應檢查門開關、電腦板火力繼電器及驅動三極管。若測得高壓變壓器初級有AC220V電源， 則檢查高壓變壓器、高壓保險、高壓二極管、保護二極管。

5．微波不加熱，噪聲增大或震動大。

重點檢查微波系統，如高壓二極管、高壓變壓器、高壓電容、雙向二極管、磁控管。

6．微波加熱慢，火力較以前明顯減小此故障通常是磁控管老化，少數是功率控制選擇開關或功率繼電器觸點不良。

7．燒烤不加熱 檢查燒烤器有無AC220V供電。如果供電正常，更換燒烤管；如果沒有供電電壓，檢查燒烤控制電路，如燒烤限溫保護器、燒烤開關，對于電腦控制式微波爐，還要檢查燒烤繼電器及驅動三極管等元件。

8、開機后內膽打火 在確認用戶沒有使用金屬器皿的情況下，檢查云母片是否燒焦，內膽是否太潮濕。

9．啟動或停止鍵失靈

一般見于電腦控制式微波爐，檢查薄膜開關。

10．電腦式微波爐上電有顯示，但不啟動檢查門開關和面板上開關。

11．有時不啟動，有時自動切換功能，蜂鳴器誤響

測量CPU的 5V、復位、時鐘振蕩腳電壓，更換晶體。

12．托盤不運轉

在確認轉軸與軌道正常的情況下，檢查托盤同步電機及電機供電電壓。

13．風扇電機不運轉，檢查風扇電機及供電。

14．打開爐門后，爐托盤電機仍轉

電腦控制式微波爐，檢查電腦板上的主繼電器及控制三極管；機械控制微波爐，檢查爐門開關。

15．機械微波爐加熱不停機 檢查定時器電機是否損壞，定時鈕轉軸是否與面板卡住，定時器電機供電是否正常。

定時器電機有AC220V、AC50V之分。若風扇電機損壞，也會引起定時器電機停轉。

16． 不加熱故障（轉盤、燈都不工作）一般是低壓故障（低壓故障一般是由于低壓供電線路有問題，形成220V交流電壓沒有送往高壓變壓器或變頻板，然后高壓局部不工作惹起不加熱。低壓局部大多由于定時器損壞（機械式微波爐）或電腦板繼電器損壞（電腦型微波爐）所致，還有少量微波爐因微動開關所致。）

①. 電源電壓低

②. 檢查門開關故障

③. 檢查電源保險絲管

17． 不加熱故障（轉盤、燈都工作）一般是高壓高壓故障（高壓故障一般是由三大元器件引起的，高壓二極管、磁控管、高壓變壓器。因品牌和運用時間長短的不同，三大元器件的損壞幾率也存在差別，格蘭仕微波爐不加熱多數由于高壓二極管短路所致按時間揣測，8年之內的微波爐不加熱二極管短路引起的比例多，8年之外的微波爐不加熱磁控管造成不加熱的多數。（另可根據噪聲判斷，變大的是高壓二極管壞，噪聲變小的是磁控管壞），而還有很少的一部分是因為高壓變壓器損壞導致微波爐不加熱，此類緣由較少。）

①. 磁控管損壞

②.高壓二極管損壞

③. 導線接觸不好

④.溫控開關或定時器接點接觸不良

⑤. 電腦板損壞

⑥. 高壓變壓器損壞

⑦. 高壓保險管損壞

⑧. 高壓電容損壞

注意事項：

因過量微波對人體有害，要求維修中做到下列幾點：

1．打開微波爐外殼加電試機或維修前，應拔掉高壓變壓器初級一個插頭；

2．檢查非爐門故障和檢修非爐門開關部位時，不要擰動、拆卸爐門開關固定螺絲；

3．修自動啟動故障機時，不要在爐門打開情況下試機。

拆裝時可能觸及到250V以上電壓的部件有：磁控管、高壓變壓器、高壓二極管、高壓保險絲。因此，在微波爐運行狀態時，維修或接近這些電路均是相當危險的，并禁止測試高壓電路中的電壓，包括磁控管的燈絲電壓。

微波爐停止工作后，高壓電容內的充電會持續30秒或更長一段時間，因此更換或測試高壓微波系統器件時，應先對高壓電容放電。磁控管、爐門安裝不當會導致微波泄漏、超標。
