本單元主要學習掌握波輪式全自動洗衣機主要專用部件的作用和工作原理。同時認識波輪全自動洗衣機的結構。

 基本知識

一、波輪全自動洗衣機的洗衣原理

全自動洗衣機可以完成洗滌、漂洗及脫水過程的自動轉換，通常采用套桶方式，即將離心桶（內桶）和盛水桶（外桶）同軸地套在一起，故又稱為套桶式洗衣機。

全自動洗衣機在程控器的控制下自動完成洗衣的全過程。洗滌時，程控器將進水閥打開至水位達到設定值，電動機帶動波輪旋轉，使水及衣物完成洗滌或漂洗過程；排水時，程控器打開排水閥，將洗滌液或水排出；脫水時，程控器仍將排水閥打開，并使離合器動作，完

成機械轉換，電動機帶動離心桶高速旋轉，完成脫水過程。

二、進水電磁閥的工作原理

進水電磁閥的作用主要為控制自來水進水，為洗衣機提供適量的洗滌、漂洗用水。進水電磁閥實物圖和結構圖如圖7-1所示。進水電磁閥的開關主要由閥內的線圈控制動鐵芯來完成。如果線圈不通電，這時打開自來水龍頭，水不會流入洗衣機；當線圈通電后，閥被打開，自來水通暢地流入洗衣機。


進水電磁閥基本結構主要由一個螺管電磁鐵和橡膠閥構成。其工作原理是，電磁鐵線圈通電后，形成磁場，吸引鐵質閥芯上移，離開膜片，水流導通。電磁鐵線圈失電后，在復位彈簧及重力作用下，閥芯下沉壓緊膜片堵住水道，停止向洗衣機內注水。進水電磁閥的進水口一般有一個過濾網，以防污垢堵**水電磁閥橡膠閥。

三、水位開關控制原理

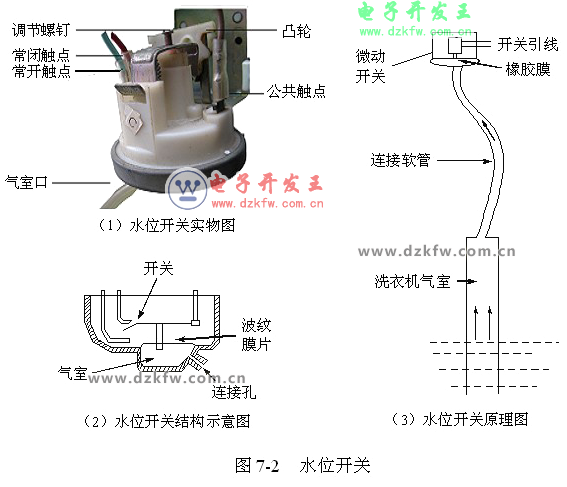

水位開關又叫做水位壓力開關、水位傳感器、水位控制器，它是利用洗衣桶內水位高低潮產生的壓力來控制觸點開關的通斷，結構如圖7-2所示。水位開關用塑料軟管與盛水桶下側的儲氣室口相連接。當向盛水桶內注水時，隨著水位的升高，儲氣室的空氣被壓縮，并由塑料軟管將壓力傳至水位開關。隨著氣壓逐漸升高，水位壓力開關內的膜片變形并推動動觸點與常閉觸點分離，常閉觸點與公共觸點迅速斷開，常開觸點與公共觸點閉合，從而將水位已達到設定值的信號送至程控器或?qū)⑦B接進水閥電磁線圈的電路斷開，停止進水。當洗衣機排水時，隨著盛水桶水位的下降，儲氣室及塑料軟管內的壓力逐漸減小，當氣體壓力小于彈簧的彈性恢復力時，常開觸點與公共觸點迅速斷開，常閉觸點與公共觸點閉合，恢復到待檢測狀態。

旋轉水位開關的旋鈕選擇水位，就是旋轉凸輪，通過改變壓力開關凸輪的位置可改變恢復彈簧的彈性力，進而改變橡膠膜片變形所需氣體的壓力，改變水位的設定值。

基本技能

技能訓練  認識波輪式全自動洗衣機的結構

一、波輪式全自動洗衣機的結構

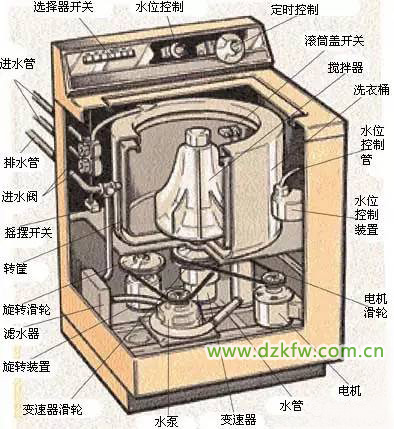

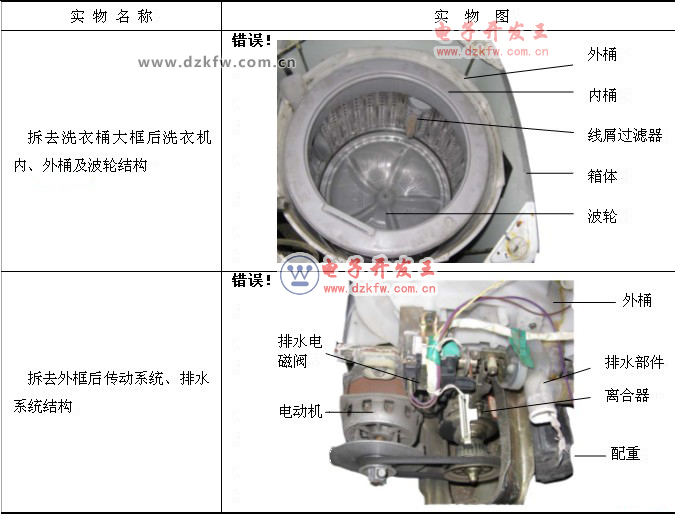

波輪式全自動洗衣機的結構如表7-1所示。

表7-1  波輪式全自動洗衣機的結構

二、主要元器件的作用與檢測方法

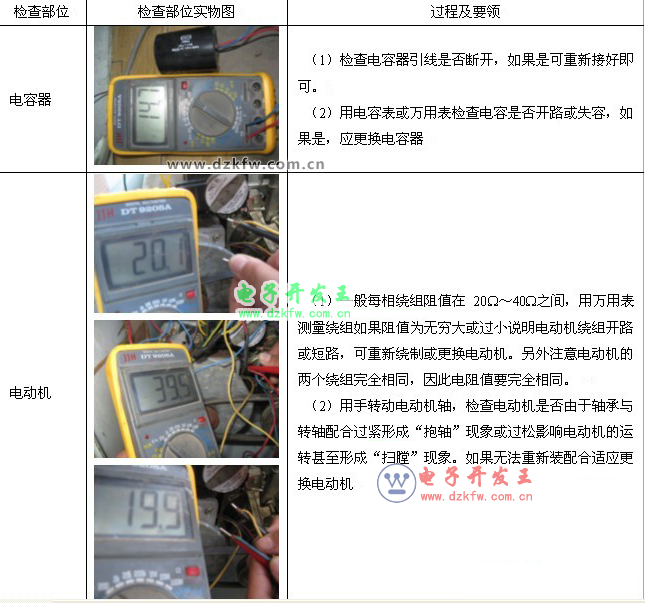

波輪式全自動洗衣機主要部件的作用及檢測方法如表7-2所示。

表7-2  波輪式全自動洗衣機主要部件的作用及檢測方法




任務二  檢修波輪式全自動洗衣機的常見故障

任務分析

本單元主要學**波輪式全自動洗衣機的電路組成與工作原理，掌握波輪式全自動洗衣機的常見故障的檢修方法。

基本知識

一、波輪式全自動洗衣機的電路原理

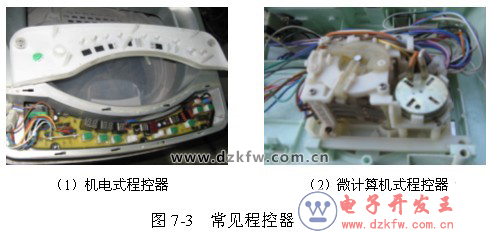

全自動洗衣機依據程控器的種類可分為微計算機式程控器全自動洗衣機和機電式程控器全自動洗衣機兩種，如圖7-3所示。

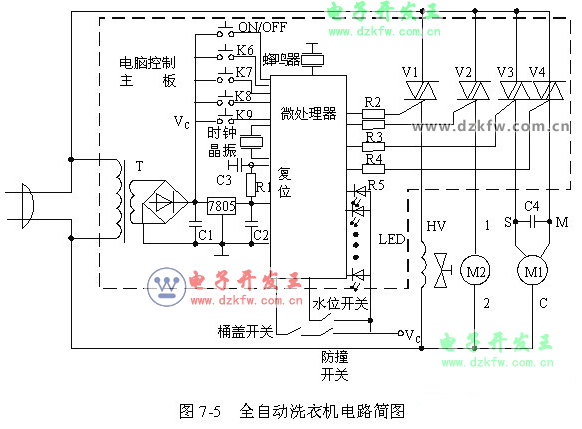

微計算機式程控器全自動洗衣機是由CPU芯片發出各種指令，利用電磁鐵或晶閘管控制電器執行部件運行的。機電式程控器全自動洗衣機是通過程控器內的各個觸點分別接通和斷開，來接通和斷開線路控制電氣部件運行的。無論哪一類型的電氣控制系統，它們控制的對象都是一樣的，即進水電磁閥、排水電磁閥和電動機；它們的檢測機構也是一樣的，即蓋（安全）開關和水位（壓力）開關。全自動洗衣機控制系統方框圖如圖7-4所示，電路簡圖如圖7-5所示。

電路工作原理如表7-3所示。

表7-3  電路工作原理

二、離合器的工作原理

離合器是波輪式全自動洗衣機的關鍵部件，它主要的作用是在電動機啟動后，通過三角皮帶傳動作用，將電動機的動力傳遞到離合器上，離合器就可實現洗滌和漂洗時的低速旋轉和脫水時的高速旋轉，并執行脫水結束時的剎車制動的動作。減速離合器的動作受排水電磁鐵的控制，有洗滌和脫水兩種狀態。洗滌時，電動機運轉，通過減速離合器，降低轉速帶動波輪間歇正反轉，進行洗滌，此時洗滌脫水桶不轉動；脫水時，電動機運轉，通過離合器，不減速（即高速）帶動洗滌脫水桶順時針方向（從洗衣機上方向下看，下同）運轉，進行脫水，此時波輪也隨著洗滌脫水桶一起運轉。

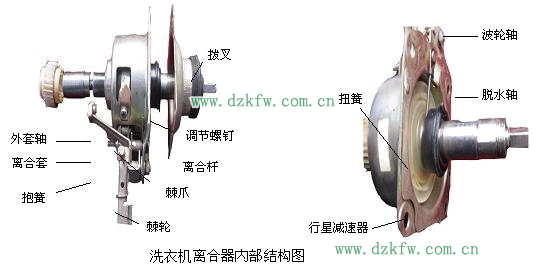

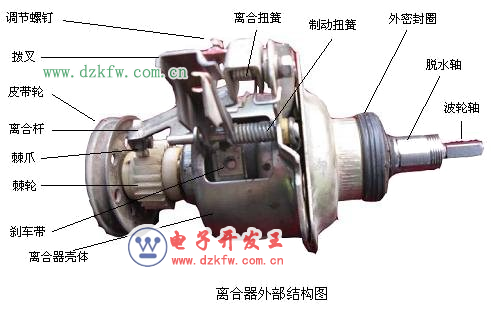

目前波輪全自動洗衣機通常使用減速離合器，減速離合器的的結構如圖7-6、圖7-7所示，它主要由波輪軸、脫水軸、扭簧、剎車帶、撥叉、離合桿、棘輪、棘爪、離合套、外套軸以及齒輪軸等組成。


減速離合器的工作原理如下。

撥叉是一個杠桿聯動控制機構。撥叉的頭部裝有棘爪，撥叉的動作由排水電磁鐵的動鐵芯所控制。脫水軸又稱上離合軸，與洗衣機內桶相連。波輪軸用于與波輪相連。剎車帶用于抱緊外套軸（又稱離合軸）。行星齒輪減速機構在剎車盤內，行星齒輪機構只降低轉速，不改變轉動方向。

洗滌期間：排水電磁閥斷電關閉。撥叉上的棘爪將棘輪撥過一個角度，抱簧松開，離合套和脫水軸脫離；撥叉的另一端控制剎車帶使之抱緊剎車盤。當電動機帶動離合器帶輪旋轉時，帶輪只帶動洗滌軸，使波輪旋轉（雙相間歇換向）；而脫水軸被剎車帶抱緊，再加上脫水軸扭簧的控制，脫水軸不能被電動機帶動。

脫水期間：排水電磁閥通電開啟。撥叉被撥過一個角度，棘爪和棘輪脫離接觸，抱簧將離合套和脫水軸抱住，使之連成一體產生聯動。同時，離合器頂開螺釘推開擺動板，剎車帶

被松開，剎車盤不再被抱緊。即當電動機帶動離合器皮帶輪旋轉時，皮帶輪帶動離合器脫水軸做順時針方向旋轉。

基本技能

技能訓練一  波輪式全自動洗衣機不能洗滌故障檢修

故障現象

進水完畢后，波輪不轉動。

故障分析

引起波輪式全自動洗衣機洗滌不工作故障的原因可能有機械故障和電氣故障兩方面。

機械故障主要有：波輪被異物纏住或卡住；螺絲孔變形、變大造成波輪打滑；皮帶磨損、老化、過松或脫落；皮帶輪緊固螺釘松動無法帶動波輪轉動；離合器軸銹蝕卡死造成離合器軸無法轉動。

電氣故障主要有：電容開路或失容；電動機繞組損壞；電動機供電電路中有斷路故障，電動機得不到工作電壓不能正常工作；程控器或計算機板等故障不能向電動機提供電壓。

故障檢修

波輪式全自動洗衣機不能洗滌故障檢修，首先通過觀察是否能聽到電動機轉動的聲音來縮小故障范圍。

1．波輪式全自動洗衣機洗滌不工作電動機有聲故障檢修

波輪不轉但能聽到電動機的轉動聲音，說明電動機的供電電路正常，故障應在動力傳動部分，檢修方法如表7-4所示。

表7-4  波輪式全自動洗衣機洗滌不工作電動機有聲故障檢修方法

2．波輪式全自動洗衣機洗滌不工作電動機無聲故障檢修

波輪式全自動洗衣機洗滌不工作，電動機無聲故障說明故障可能是電動機完全斷路，或電動機的供電電路故障，沒有給電動機繞組供電。具體檢修方法如表7-5所示。

表7-5  波輪式全自動洗衣機洗滌不工作電動機無聲故障檢修方法

技能訓練二  波輪式全自動洗衣機不能排水故障檢修

故障現象

洗滌結束后，洗衣機不能自動排水。

故障分析

波輪式全自動洗衣機不能排水故障分析如下。

（1）排水牽引器電動機或電磁鐵損壞造成不能排水故障。

（2）排水閥或排水管被異物堵住造成不能排水故障。
