會員注冊這個電子滅蠅器簡單易制，對一切飛到滅蠅器電網上的蒼蠅，均能殲滅。
原理分析：

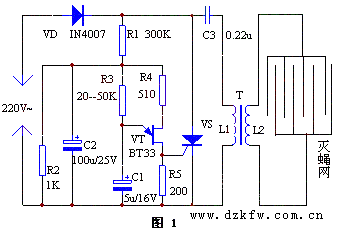

該裝置電路如圖1所示。整個裝置直接由220V市電經整流后供電。R3、R4、R5、C1和雙基極二極管組成張馳振蕩器，其輸出脈沖信號用于控制可控硅的導通和關斷。不可控硅處于關斷狀態，市電經VD整流再經R6和L1的等效電阻向C3充電。當VS被觸發導通后，C3上的電荷經導通的可控硅和L1的等效電阻迅速放電。當放電電流過零時，可控硅又自動關斷。如此反復循環，在變壓器的次級L2就獲得了高壓脈沖電壓，這一電壓加在由許多等距離金屬絲組成的電網上，電網下設有誘餌，蒼蠅嗅到誘餌而來，著落時觸及電網而被電死，死蠅從網距空間自動下落，達到自動滅蠅的效果。
器件選擇：
|
編號 |
名稱 |
型號 |
數量 |
|
R1 |
金屬膜電阻 |
300K |
1 |
|
R2 |
金屬膜電阻 |
1K |
1 |
|
R3 |
金屬膜電阻 |
20-50K |
1 |
|
R4 |
金屬膜電阻 |
510Ω |
1 |
|
R5 |
金屬膜電阻 |
200AΩ |
1 |
|
C1 |
電解電容 |
100u/25V |
1 |
|
C2 |
電解電容 |
5u/16V |
1 |
|
C3 |
金屬紙介電容 |
0.22u/400V |
1 |
|
VD |
整流二極管 |
IN4007A |
1 |
|
VS |
可控硅 |
1A/400V |
1 |
|
VT |
雙基極二極管 |
BT33 |
1 |
|
T |
開關變壓器 |
自制 |
1 |
