1、過壓保護電路

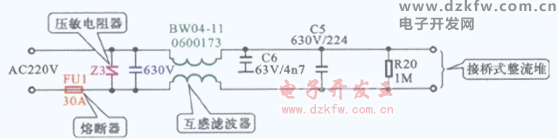

下圖所示為典型空調器的過壓保護電路原理圖。交流220V電壓經過由熔斷器FU1和壓敏電阻器Z3組成的過壓保護電路后，由電容器和互感濾波器等濾除交流輸入電壓中的干擾和噪波，然后送到橋式整流堆進行整流。

在圖所示的過壓保護電路中，壓敏電阻器Z3是關鍵部件。當供電正常時，壓敏電阻的阻抗趨于無窮大，相當于開路狀態，當供電電壓超過220V時，壓敏電阻的阻抗將迅速減小，此時壓敏電阻在電路中相當于一根導線，使過高的電壓不會對空調器印制電路板上的其他元件造成損壞，此時，電路中的熔斷器將熔斷。

2、過欠壓保護電路

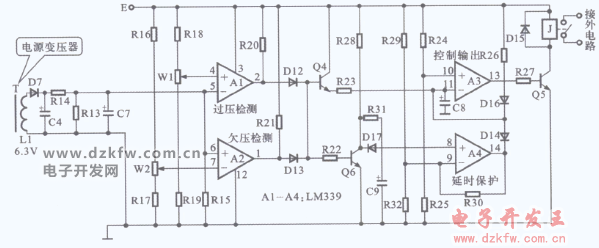

空調器中設計的過壓保護電路形式較多，下圖所示為典型空調器中設計的過壓、欠壓保護電路。該電路主要由運算集成電路LM339等元件構成，其中，LM339內部的運算放大器A1用于過壓檢測、A2用于欠壓檢測、A3用于控制輸出、A4用于延時保護。

當電源電壓正常時，電源變壓器T的次級線圈L1得到取樣電壓，該電壓經整流、濾波后電壓在6.3V-5.35V之間變化，它作為基準電壓分別送到A1的⑤腳和A2的⑥腳。此時，調整電位器W1限定向A1的④腳送入的電壓上限，使A1輸出端②腳為低電位；同時調整電位器W2，限定送入A2的⑦腳電壓下限，使A2輸出端①腳也為低電位。

此時，運算放大器A3、A4的輸入端基準電壓分別由電阻R24、R25與R29、R32分壓得到，而⑪腳與⑧腳輸入的電位由三極管Q4、Q6控制。Al、A2輸出端為低電位時，兩只三極管都截止，輸出端⑬、⑭腳輸出低電位。Q5是繼電器J的驅動管，它的基極電壓為低電位時截止，繼電器不動作。下圖所示為保護電路電源電壓正常時的信號流程。

3、高壓保護原理

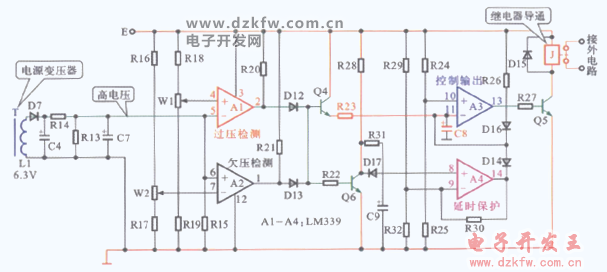

當電源電壓過高超出額定電壓時，A1的⑤腳電壓高于④腳，則②腳輸出高電位，Q4、Q6導通。此時，電源經Q4與R23向電容C8充電，A3的⑪腳電壓上升，到超出⑩腳的電壓時，A3的⑬腳輸出高電位，使Q5導通，繼電器J吸合，通過外電路使壓縮機停機，完成了電源過壓保護。與此同時，Q6導通時，A4的⑧腳電壓低于⑨腳，⑭腳輸出高電位電壓，恢復正常時的延時保護狀態。下圖所示為保護電路電源電壓過高時的信號流程。

4、低壓保護原理

在電源電壓過低時，L1輸出電壓也降低到使A2的⑥腳電壓低于⑦腳，使①腳輸出高電位，也會使Q4、Q6導通。這時，A3、A4同樣輸出高電位，使Q5導通，J吸合，同樣使壓縮機保護停機。下圖所示為保護電路電源電壓過低時的信號流程。

當電源電壓恢復正常時，Q4、Q6都恢復截止?fàn)顟B(tài)。由于D16提供了反饋電路，A3的⑪腳電壓仍高于⑩腳，⑬腳仍能保持高電位，使繼電器J維持吸合。但對于A4來說，由于C9的充電作用，Q6截止后A4的⑧腳電壓逐漸上升。經過一段延時后，直到⑧腳電壓大于⑨腳時，A4的⑭腳輸出低電位，則Q5截止，繼電器J釋放，使壓縮機恢復運轉。下圖所示為保護電路電源電壓恢復正常時的信號流程。
