伺服驅動器的位置控制模式，必須有電子齒輪比功能，才能順利地與伺服控制器配合，其電子齒輪比的設置有不同的方法和目的，電子齒輪比一般分成分母及分子兩項參數設置。

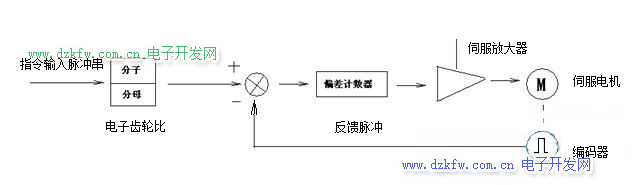

　　如上圖：從上位機發出的指令脈沖串。經過電子齒輪比轉換為一定比例的輸入脈沖信號，與編碼器反饋的脈沖信號相匹配，產生偏差脈沖信號，再經過伺服放大器驅動伺服電機。

　　1、以電機的最高轉速為目的電子齒輪比設置

例如，伺服電機的額定轉速為3000轉/分;編碼器的每圈產生的脈沖數10000脈沖數/圈。

通常PLC控制器輸出的最高脈沖頻率為100KHZ。

　　2、計算說明

要達到伺服電機額定轉速3000轉/分，需要輸入的指令脈沖頻率為

10000×3000/60s=500000HZ=500KHZ

　　3、設置電子齒輪比

PLC能輸出的最高脈沖頻率為100KHZ，必須與編碼器反饋的脈沖頻率相匹配。

100KHZ×A/B=500KHZ，

A/B=500/100=5/1，即A=5，B=1

式中：

A為電子齒輪比的分子

B為電子齒輪比的分母。
