1、兆歐表測試電力電纜絕緣電阻的準備工作，兆歐表也稱搖表

搖表一般指兆歐表。 兆歐表是電工常用的一種測量儀表，主要用來檢查電氣設備、家用電器或電氣線路對地及相間的絕緣電阻，以保證這些設備、電器和線路工作在正常狀態，避免發生觸電傷亡及設備損壞等事故。

測量10kV電力電纜的絕緣電阻應選擇2500V兆歐表（帶有測試線）。>> 萬用表如何測量電阻？

測量前，應對兆歐表進行檢查，觀察指針是否正常，線夾引線與線夾端子連接是否良好，測量導線應用帶有屏蔽層的絕緣導線。

準備好接地棒，隨時準備放電。電力電纜斷電后，先對其進行放電操作，再進行測量。

檢查電力電纜上的標示，例如，型號中的額定絕緣電壓與搖表的電壓等級是否相符合，對其測量時，應了解設備的絕緣數值范圍。

用干燥清潔的軟布，擦凈電纜線芯附近的污垢。

開始測量前，用繩索將所測電纜頭吊起1.5m左右，電纜另一頭也要朝上，最好豎起，避免電纜頭碰在墻上接地，并有專門負責看護的人員。

2、兆歐表測試電力電纜絕緣電阻的測試工作

測試項目主要是相間及對地的絕緣電阻值，即U-V、W、地；V-U、W、地；W-U、V、地，共三次。

按要求進行接線，應正確無誤。如搖測相對地的絕緣電阻，將被測相加屏蔽接于兆歐表的G端子上；

將非被測相的兩線芯連接再與電纜金屬外皮相連接后共同接地，同時將共同接地的導線接在兆歐表E端子上；將一根測試線接在兆歐表的L端子上，該測試線(L線)另一端此時不接線芯，如圖。

兆歐表測試電力電纜絕緣電阻

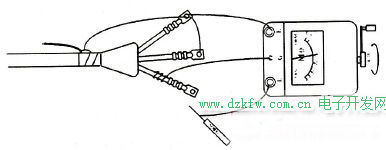

圖1，兆歐表測試電力電纜絕緣電阻的接線示意圖

一人戴絕緣手套并用手握住L測試線的絕緣部分，另一人轉動兆歐表手柄使發電機轉速達120r/min，將L線與線芯接觸，待1min后（指針穩定后），記錄其絕緣電阻值。

將L線撤離線芯，停止轉動手柄，然后進行放電。放電完畢后，一相電纜芯的測量已經結束。

重復兩次上述步驟，分別測量其他兩相電纜芯的絕緣電阻。-- 電工技術之家

若測量值不在合格的范圍內，則表明所測電力電纜絕緣電阻不合格；若三次測量結果都在標準范圍內，則表明該電力電纜絕緣電阻合格。

判斷電力電纜絕緣電阻是否合格的標準規定：

1、長度在500m及以下的10kV電力電纜，用2500V兆歐表搖測，在電纜溫度為20℃時，其絕緣電阻值一般不應低于400MΩ。

2、三相之間，絕緣電阻值應幾乎一致；若不一致，則不平衡系數不得大于2.5。

3、本次測量值與上次測量的數值，換算到同一溫度下，其值不得下降30%以上。
