一、工作原理

空氣能熱水器的工作原理

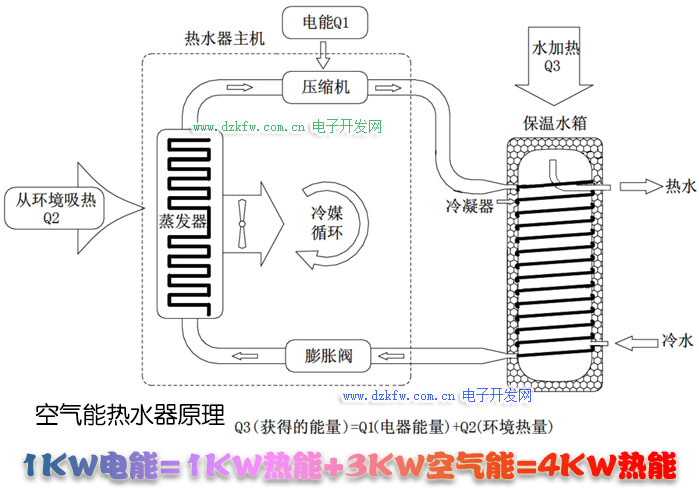

空氣能熱水器工作原理示意圖

1、空氣能熱水器是按照“逆卡諾”原理工作的，形象地說，就是“室外機”像打氣筒一樣壓縮空氣，使空氣溫度升高，然后通過一種-17℃就會沸騰的液體傳導熱量到室內的儲水箱內，再將熱量釋放傳導到水中。簡單來說是吸收空氣中的熱量來加熱水溫，被吸收熱量的空氣被運用到廚房，解決悶熱問題。

2、空氣能熱水運用熱泵工作原理制熱，與空調制冷相反——國家制冷標準是1000瓦，電制冷2800瓦。根據熱平衡的原理，同時最少產生2800瓦的熱量，加上輸入的1000瓦電，實際產生的熱量在3000——4000瓦，把這些熱量輸送到保溫水箱，其耗電量只是電熱水器的四分之一（電熱水器即使熱效率100%，輸入1000電也只有1000瓦的熱）。

3、空氣能熱水器不需要陽光，因此放在家里或室外都可以。太陽能熱水器儲存的水用完之后，很難再馬上產生熱水。如果電加熱又需要很長的時間，而空氣能熱水器只要有空氣，溫度在零攝氏度以上，就可以24小時全天候承壓運行。這樣一來，即使用完一箱水，一個小時左右就會空氣能熱水器再產生一箱熱水。同時它也能從根本上消除了電熱水器漏電、干燒以及燃?xì)鉄崴�器使用時產生有害氣體等安全隱患，克服了太陽能熱水器陰雨天不能使用及安裝不便等缺點，具有高安全、高節能、壽命長、不排放毒氣等諸多優點。空氣能熱水器的壽命一般可以達到15至20年。



二、結構圖

（一）分體機

1、家用內機



2、家用主機



3、商用主機



（二）整體式



三、主要零部件

（一）控制板



（二）主控板



（三）壓縮機和儲液罐



（四）四通閥（解剖圖）



（五）主機換熱器



（六）制冷系統過濾器



（七）散熱電機和風扇



（八）電磁閥



（九）冷凝壓力調節閥



（十）主機溫度傳感器



（十一）套管換熱器

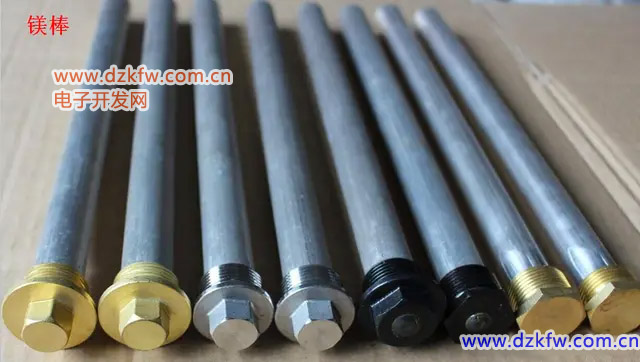

（十二）鎂棒



（十三）補水電磁閥



（十四）熱水循環泵

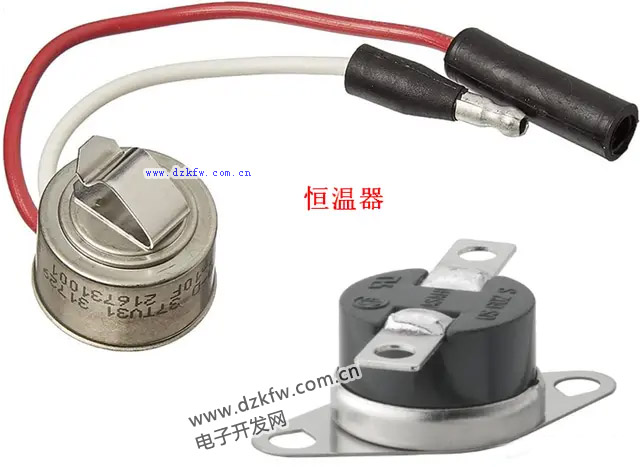

（十五）恒溫器



（十六）水流開關

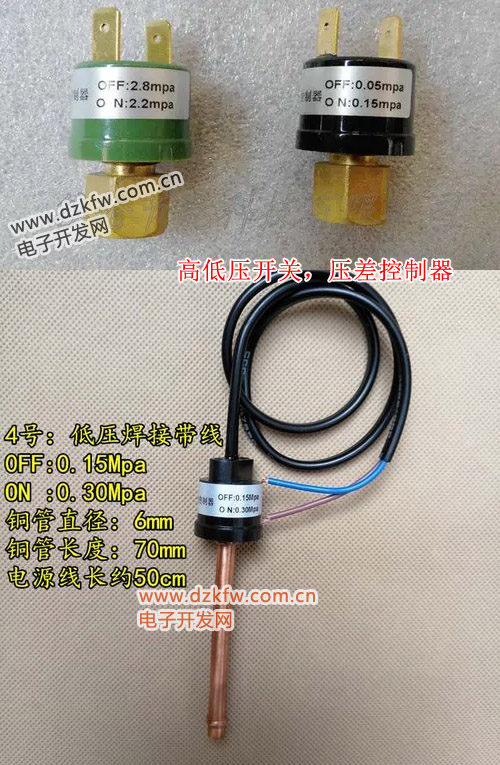

（十七）高低壓開關



（十八）安全閥



（十九）水箱探頭
