實驗要求：

四路搶答器每一位搶答的選手都有一個搶答按鈕，1號搶答按鈕為SB1，2號搶答按鈕為SB2，3號搶答按鈕為SB3,4號搶答按鈕為SB4，以及各位搶答選手的指示燈。主持人的位置設有搶答開始按鈕SB5以及清零按鈕SB6。另外系統中，有一個七段的數碼管，用于顯示搶答選手的位號。

1. 系統運行開始，主持人按下搶答開始按鈕SB5，計時15秒內開始。在15秒內搶答有效，相應的搶答選手的指示燈會亮起，同時數碼管會顯示搶答選手的位號。
2. 在主持人未按下開始按鈕前選手按下搶答按鈕，則屬于違規操作，同時搶答選手的指示燈會亮起閃爍，數碼管會顯示當前違規選手的位號。
3. 主持人按下清零按鈕時，所有的指示燈都會熄滅，同時數碼管也會熄滅。
4. 主持人按下搶答按鈕后，15秒內有人搶答成功，則其他的選手搶答按鈕就會無效。同理，在主持人未按下開始按鈕時，選手違規搶答也會進行互鎖。
5. 主持人按下開始按鈕時，15秒后無一名選手進行搶答，規定本次搶答無效，所有選手的指示燈亮起閃爍，超時搶答無效。

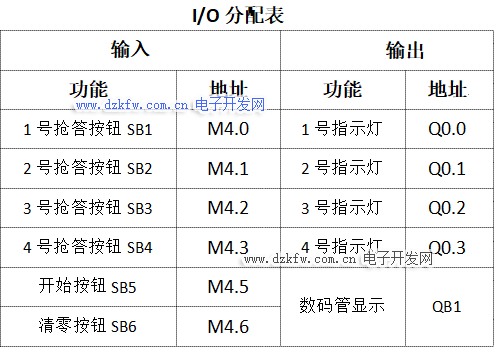

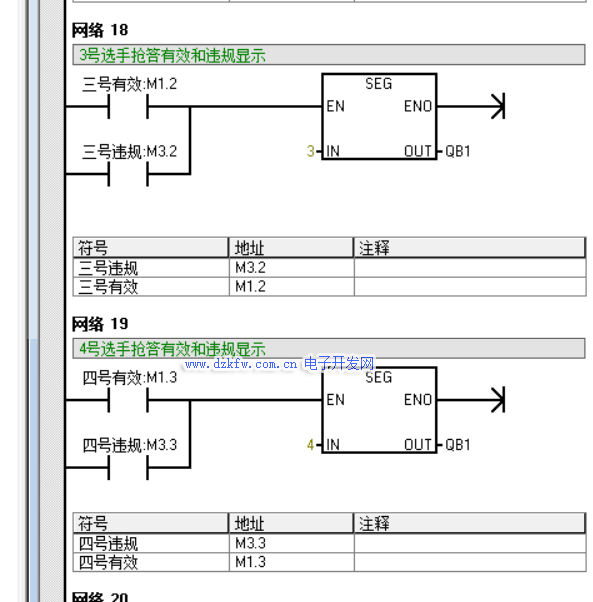

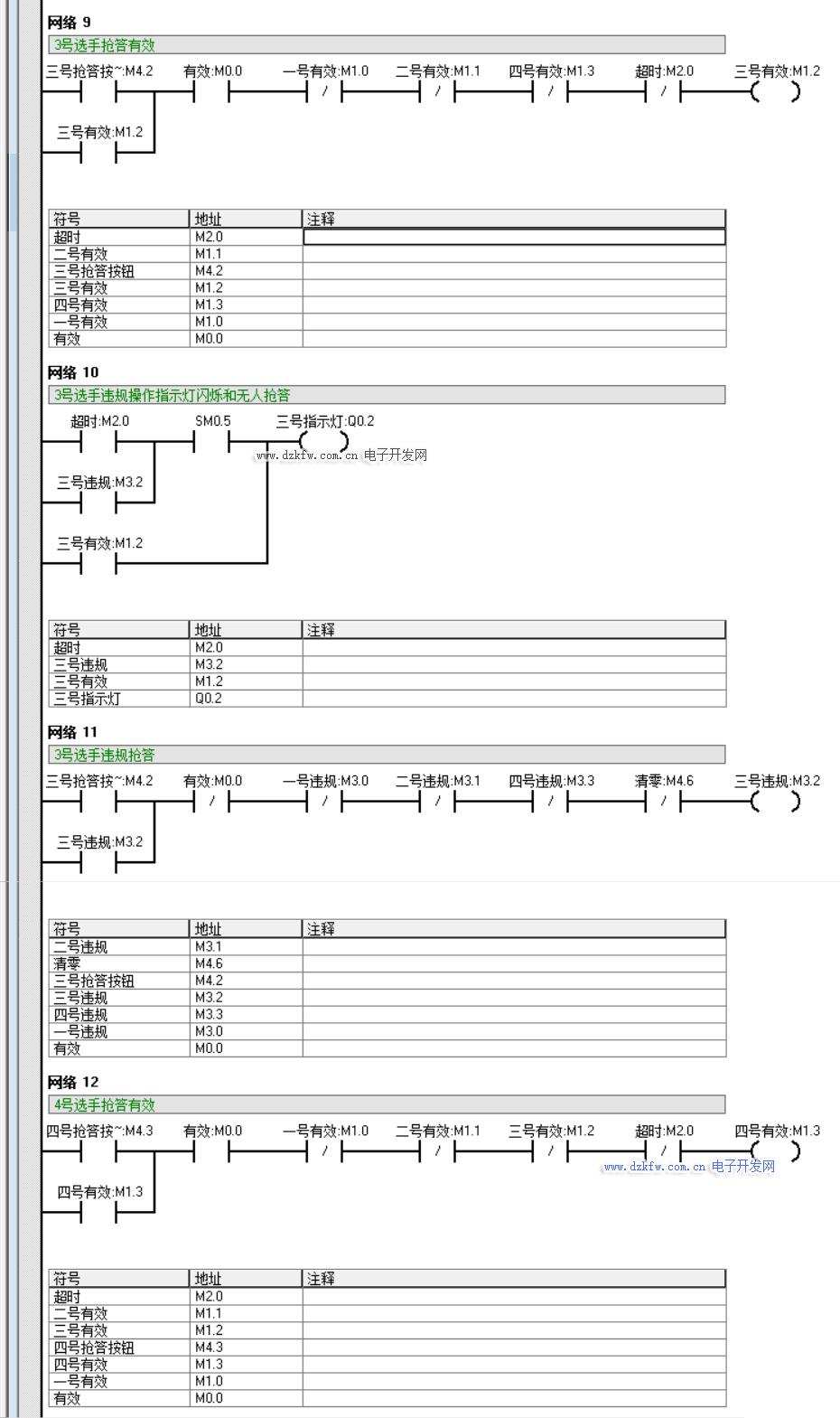

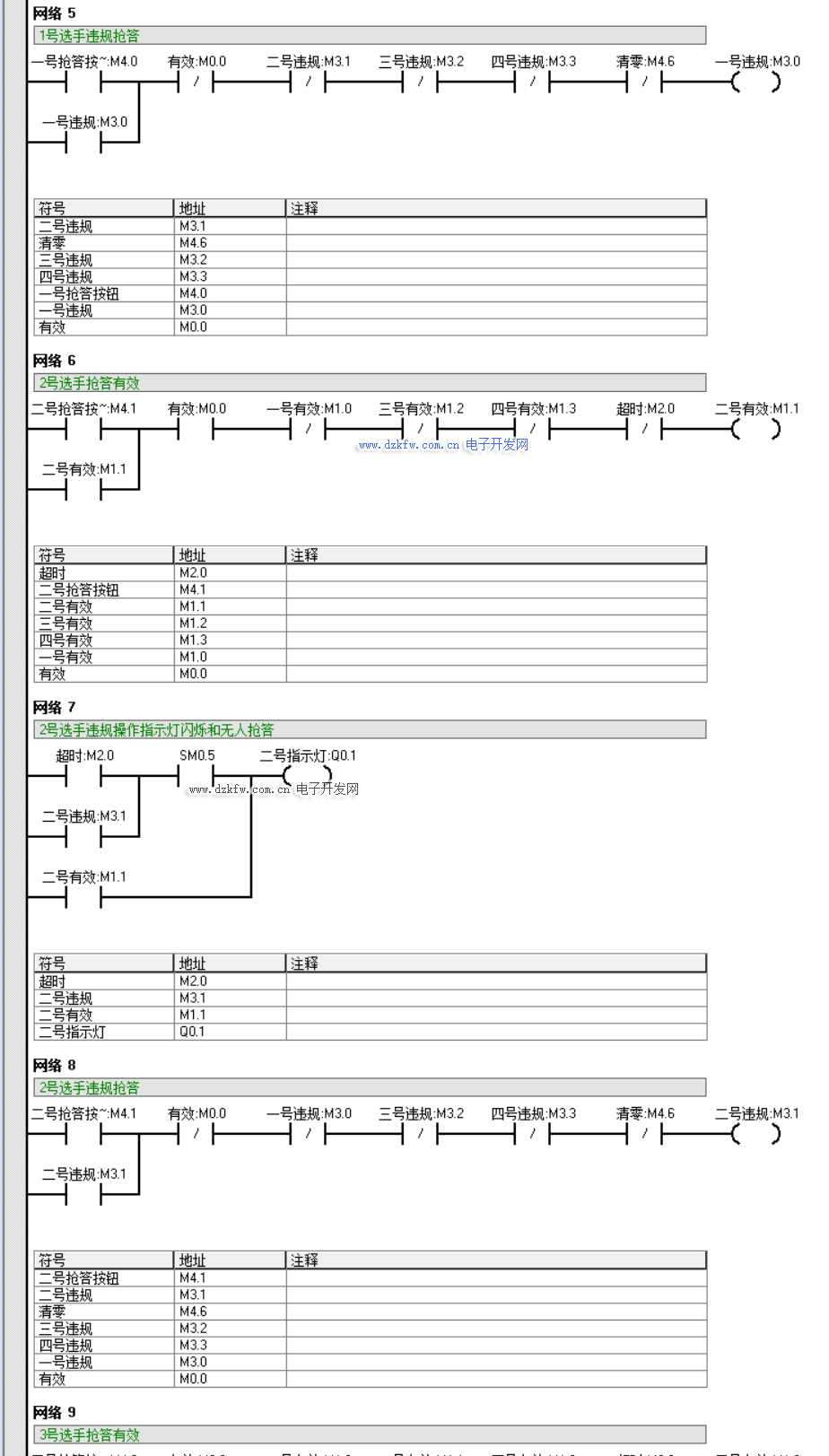

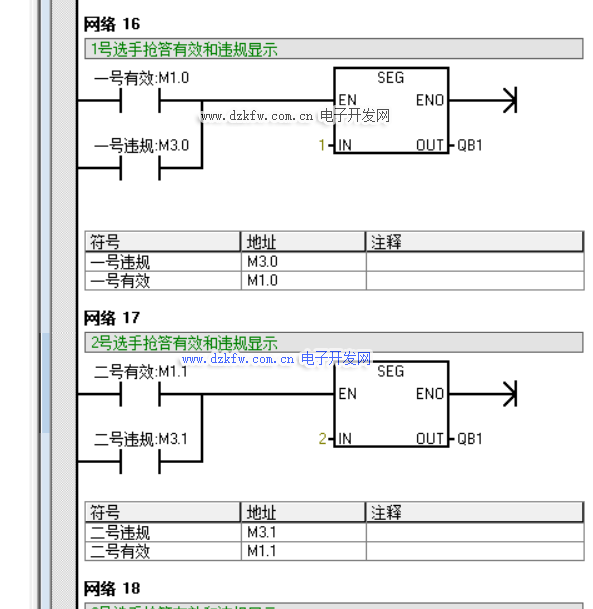

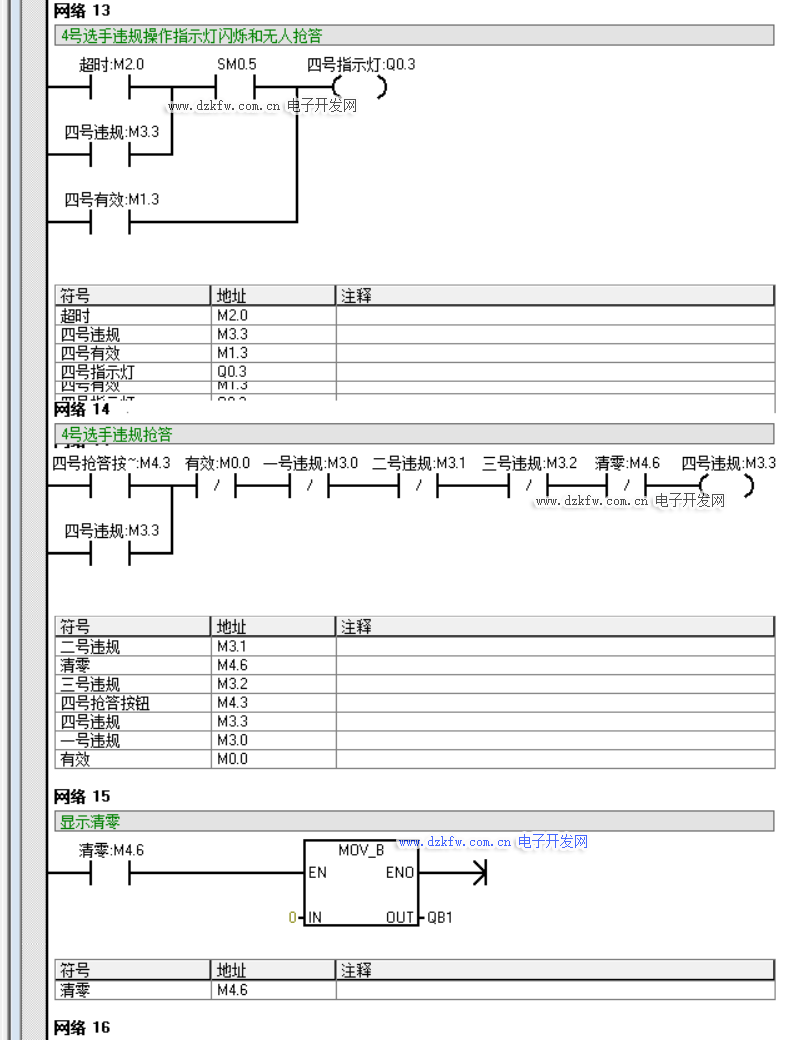

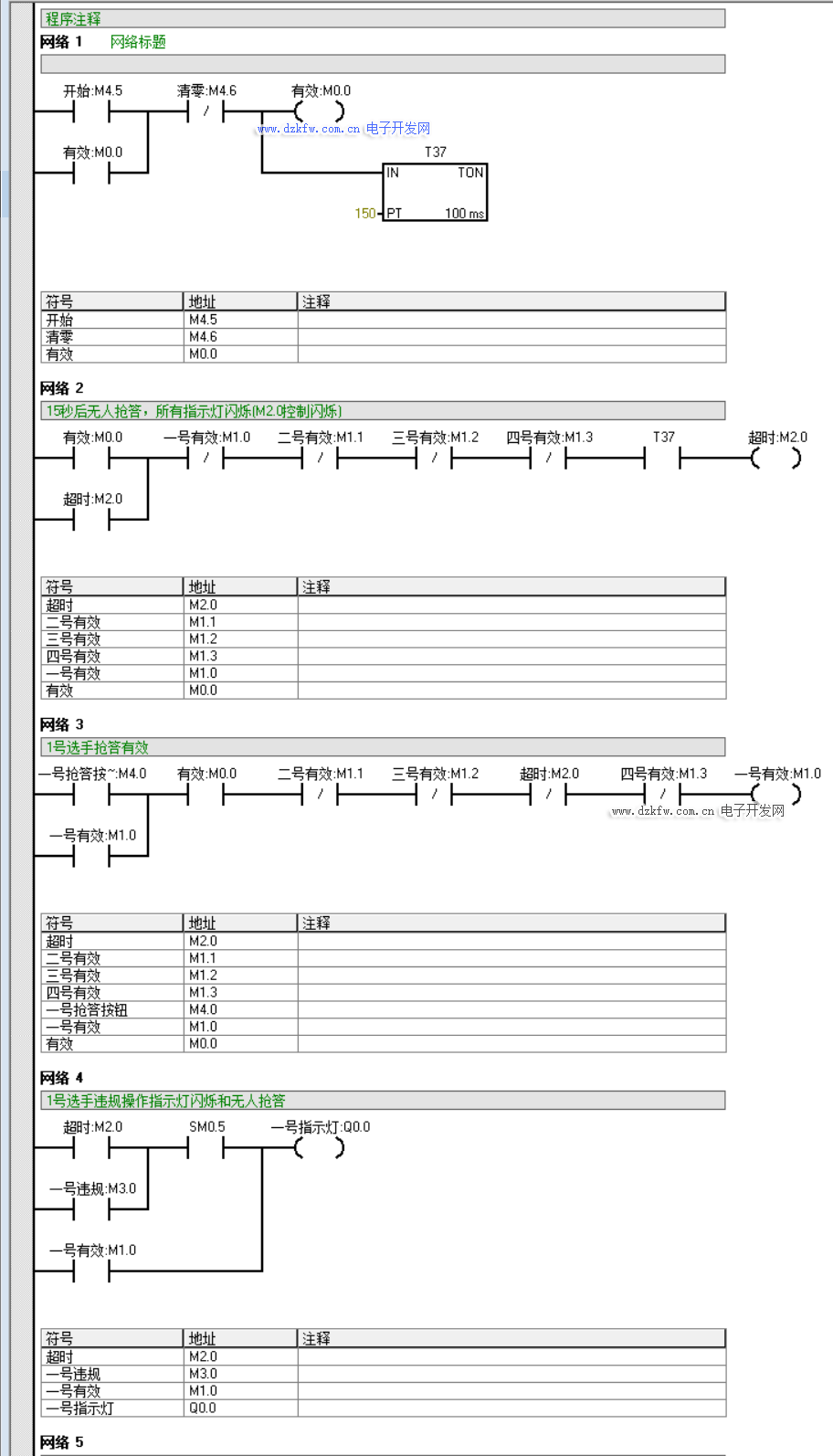

西門子S7-200  PLC程序（梯形圖）：

MCGS的部分：

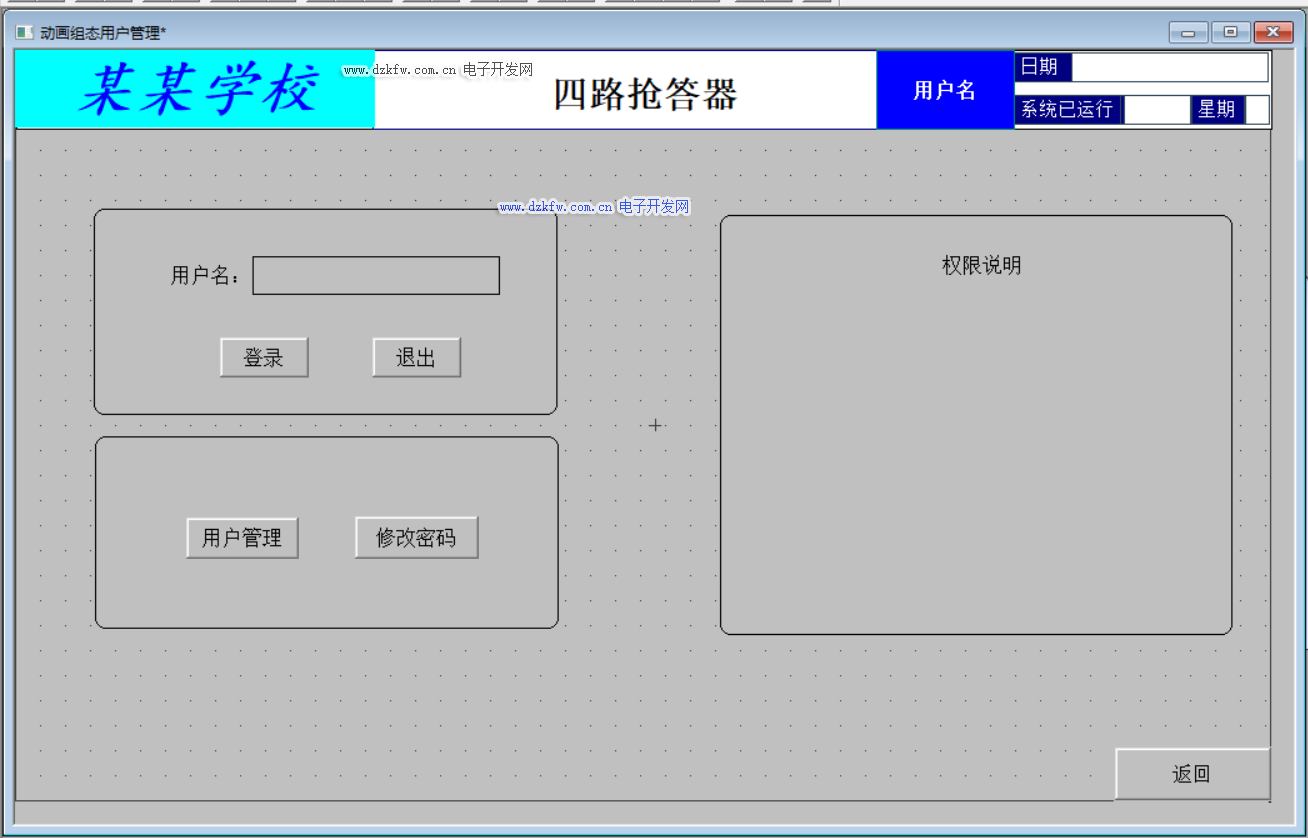

用戶管理界面

主菜單

 設備的管理

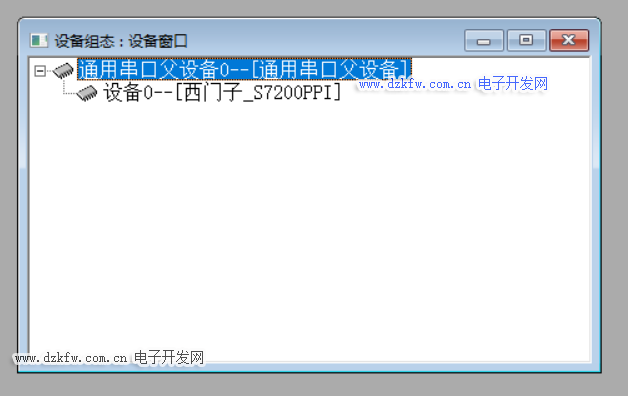

設備的編輯窗口

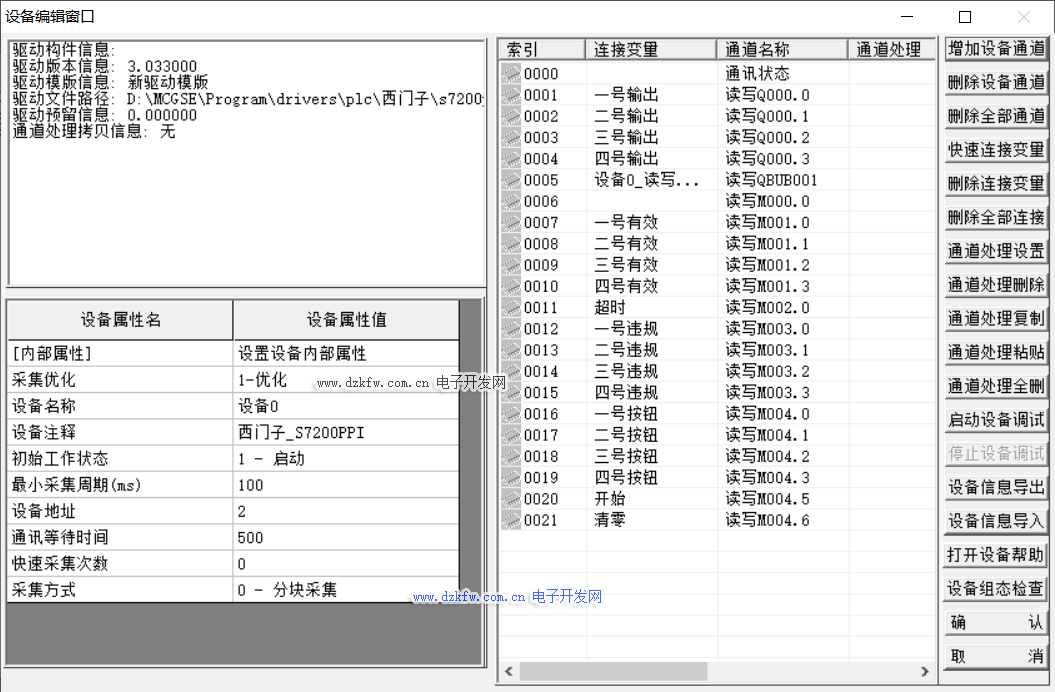

設備的編輯窗口需要創建與PLC程序對應的通道，然后對變量進行一一的連接。

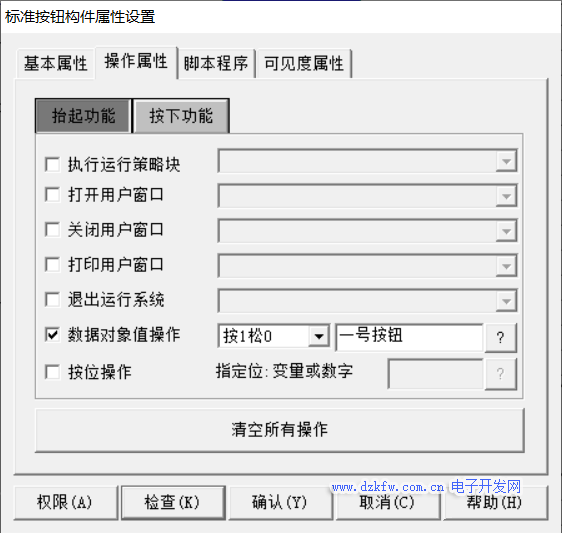

一號搶答按鈕操作屬性設置

其他位號操作屬性設置與一號的操作屬性設置一樣，但需要對應號位設置。開始與清零的操作按鈕與指示燈都是相同操作，需要對應數據的操作對象即可。

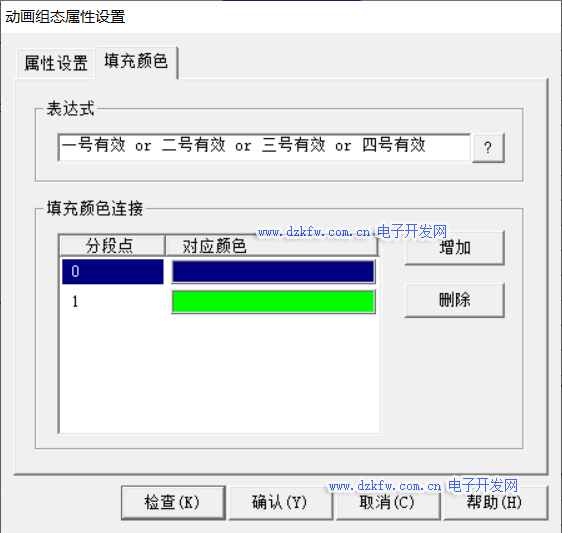

搶答有效指示燈的表達式

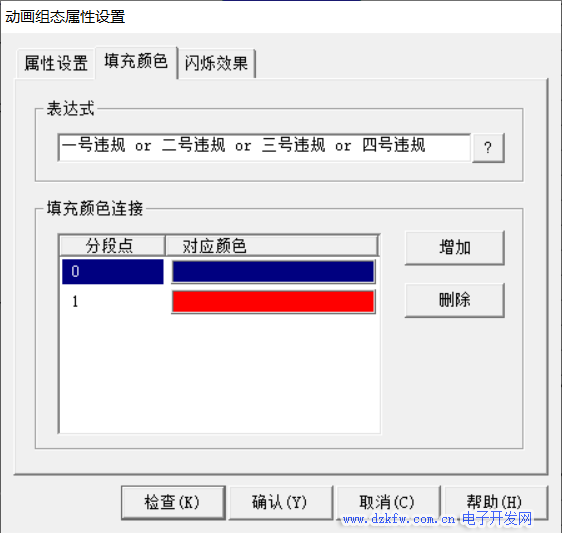

違規的表達式

違規的表達式與違規閃爍的表達式一致。

PLC與MCGS文件案例下載  plc和昆侖通態組態軟件的四路搶答器工程文件

m.diks.com.cn/Article/UploadFiles/202305/2023051717012897.zip
