會員注冊一、材料準備和電路接線圖
西門子plc S7-200與EM231實物圖與接線圖如下：

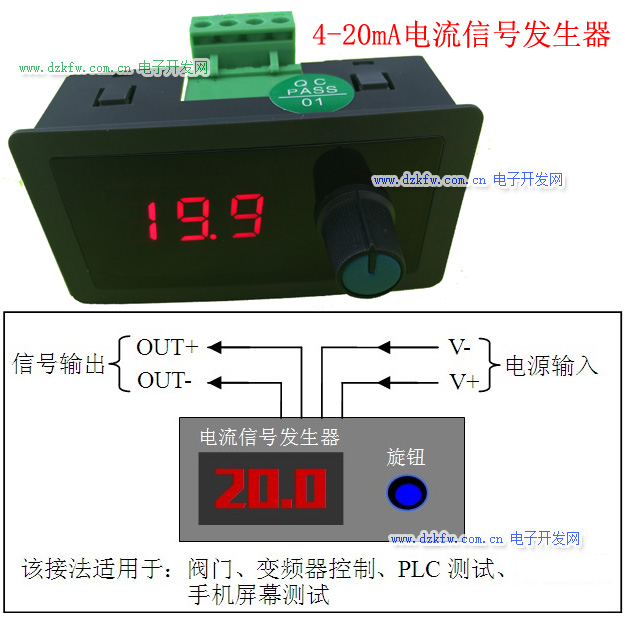

電流信號發生器可以輸出4-20mA電流

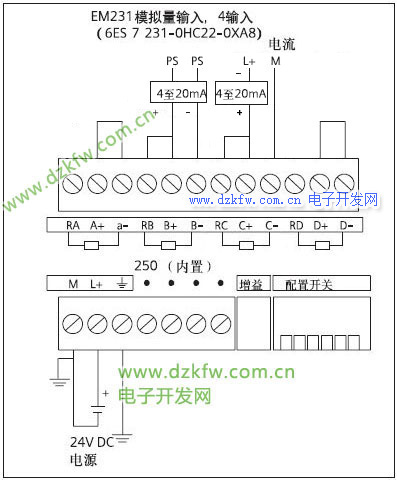

EM231的接線圖如下:
AIW2通道（接線對應RB B+ B-）和AIW4通道(接線對應RC C+ C-),
另外兩個沒有接的通道需要屏蔽掉，具體就是A+與A-短接、 D+與D-短接
二、西門子plc S7-200模擬量讀取程序梯形圖實例

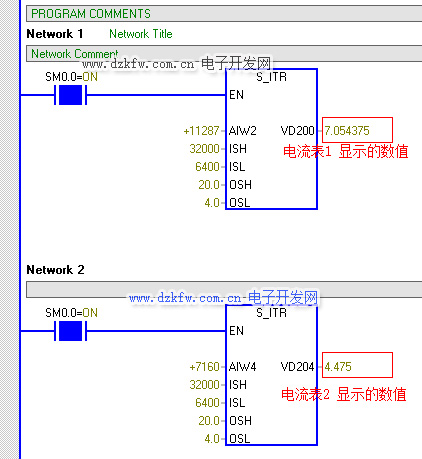

模擬量采集梯形圖程序如下：
V4.0 STEP 7 MicroWIN SP9軟件需要安裝新的庫文件下載地址：
S7-200庫文件（全）,STEP7軟件的庫文件及一些學習資料 http://m.diks.com.cn/Soft/ruanjian/90.html
另外可以參考SMART庫文件添加教程：http://m.diks.com.cn/Soft/ruanjian/88.html
三、梯形圖程序測試結果：

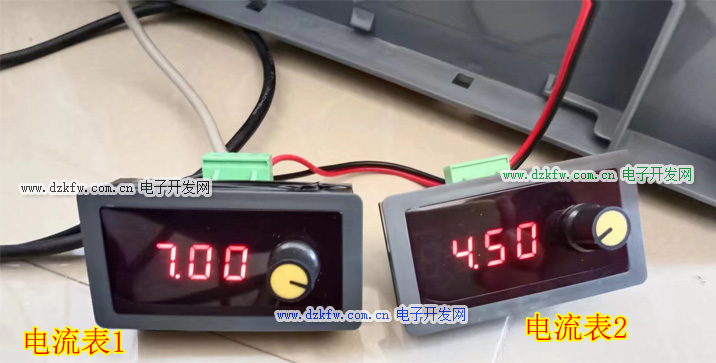

兩個4-20mA電流表數值:
