直流小電壓如何變成大電壓？思路有變壓器升壓、二極管電容倍壓整流，這兩個結合起來不就是珠聯璧合了嗎？不錯，我們常見的雅各布天梯就是這種結構，但這兩個電路離不開振蕩電路。今天給大家分享一個自制的DC-DC將很小的直流電壓變為900v的電壓。

電路原理圖

• 電路由兩部分組成;振蕩電路、升壓電路、整流電路；三極管BD237、1K偏置電阻，變壓器T組成了變壓器反饋式振蕩電路。電路直流通道形成，L1和L2同名端接法正確，電路具備振蕩條件。升壓變壓器為自繞的磁環變壓器，L\L2分別為5匝，L3為1000匝，L2為反饋線圈，L1為負載，L3為輸出線圈，線徑均為0.3mm；D1-D4為快恢復二極管組成了橋式整流。

• 工作過程：振蕩電路產生振蕩電流，經升壓變壓器升壓后，產生高頻電壓，經二極管整流后輸出直流。由于輸出電壓較高，沒有合適的高耐壓電容，故沒有配置。三極管集電極和發射極之間加發光二極管的目的是作為振蕩指示，當輸出負載發生改變時，led的亮度會發生改變。

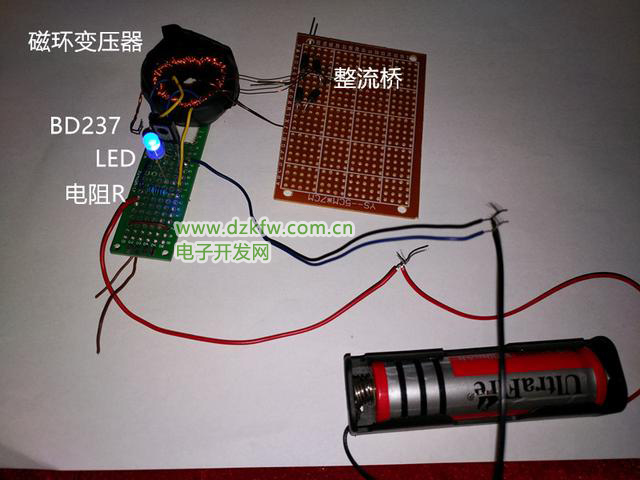

實物圖

示波儀波形圖

• 實測數據：振蕩頻率18kHz；

• 輸出交流電壓U1=1000V左右；

• 輸出直流電壓U2達到了900v左右；


• 觸碰線頭時有很強的麻手感覺，但由于繞組L3線徑較細、電流頻率較高，阻抗較高，因此輸出電源的內阻很大，電壓下降很大，輸出功率很小，這也符合能量守恒定律，對人體沒有危害，在設計時就考慮了這個情況。

• 本電路作為實驗使用，數據僅供參考。
