1．電路分析
　　

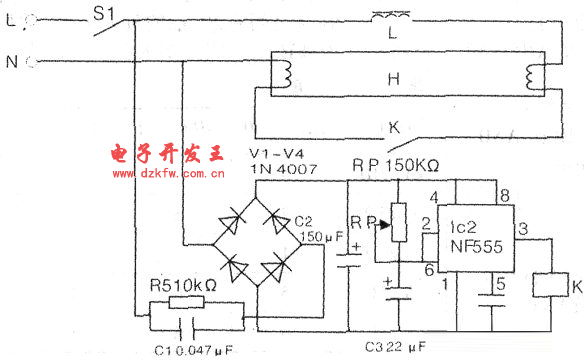

　　本電路工作原理如附圖所示。電路是由NE555集成電路及可變電阻RP、C3組成的延時電路，控制繼電器的延時斷開．實現開燈后幾秒內啟輝日光燈。其中R與Cl并聯起阻抗降壓作用，電源電壓經降壓后由Vl～V4橋式整流及C2濾波．作為NE555的工作電源。當合上開關Sl后，由于C3兩端電壓為零，則NE555的②、⑥腳為低電平，③腳輸出高電平使繼電器K吸合，此時日光燈燈絲通電預熱進行啟輝。同時，電源通過RP對C3充電，經過數秒后②、⑥腳呈高電平，NE555翻轉，③腳輸出低電平，繼電器K失電，日光燈汞蒸氣通電發光。

　　2．元器件選擇
　　
　　R可用420kΩ的1/8W的碳膜電阻；Cl用0.047μF耐壓在630V以上滌綸電容，C2、C3分別用150μF、22μF的電解電容，C4用0.0lμF的瓷片電容：RP用l00kΩ的電位器；繼電器用9V的直流繼電器。整個電路可裝在一塊4cm×6cm的敷銅板上。根據電壓波動情況，調節RP以確定啟輝過程的時間。裝好后用膠帶封好，置于日光燈燈座內即可。一裝即成，有興趣的朋友不妨試一試。

　　本文制作的自動電子啟輝電路，方便、可靠、實用，即使電壓較低也可以點亮日光燈，不但一開即亮．而且還能延長燈管的使用壽命。
