會員注冊幾個基本知識點：
1、不論西門子，三菱還是歐姆龍，一般來講，其模擬量類型的模塊分：普通模擬量、RTD和TC三種模塊，今天只說普通模擬量模塊。
2、普通模擬量模塊作用：采集標準電流和電壓信號。
標準電流信號包括：0-20mA、4-20mA
標準電壓信號包括：0-5V、0-10V，+/-5V、+/-10V，前兩種信號較為常見。
3、信號是來自于變送器。

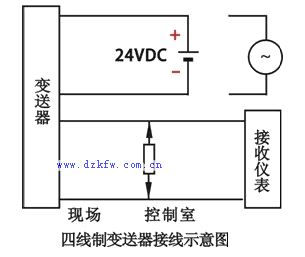

4、變送器與模擬量模塊之間的信號如何傳輸：通過四線制、三線制及兩線制的接線：
這三幅圖，看似略懂，可實際接線還是一頭蒙，為什么，因?yàn)闆](méi)有實際的接線圖，如果是按下面這些接線，估計就清晰了：

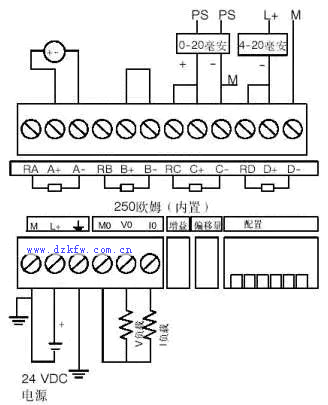

1西門子，EM235 官網手冊圖：

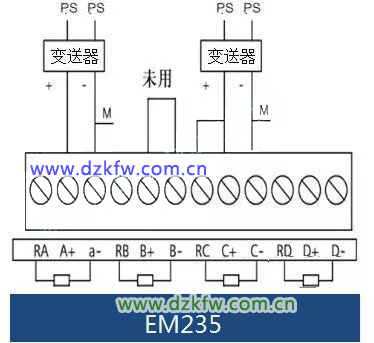

三線制：左端為變送器電壓輸出，右端為變送器電流輸出

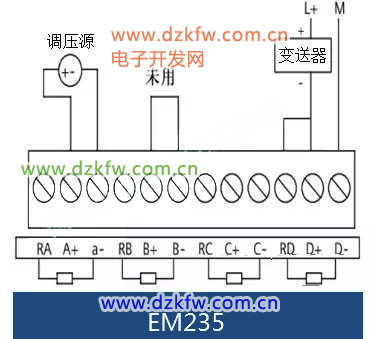

兩線制：左端為調壓源電壓輸出，右端為變送器電流輸出

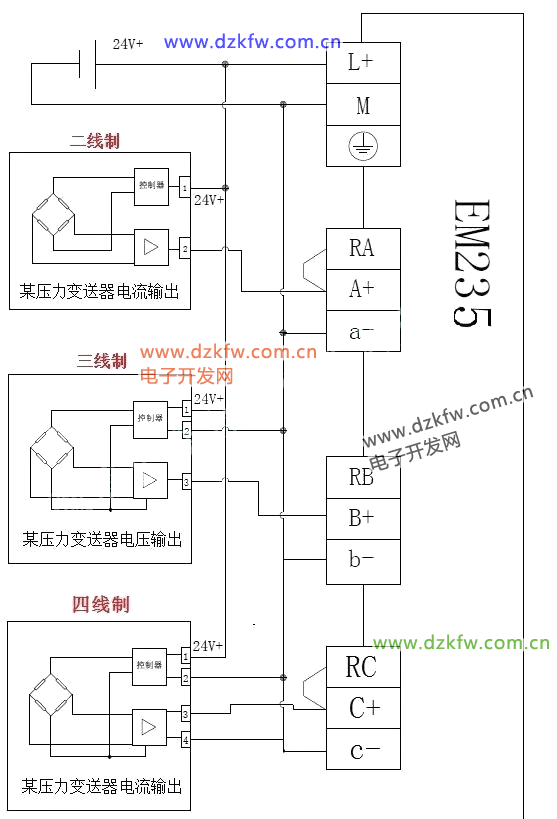

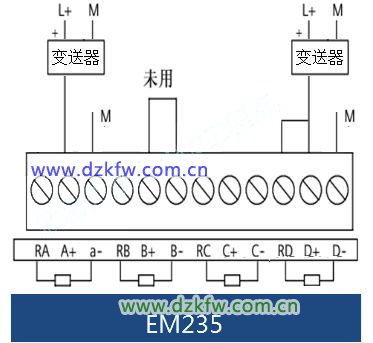

這里，給大伙舉個例子：

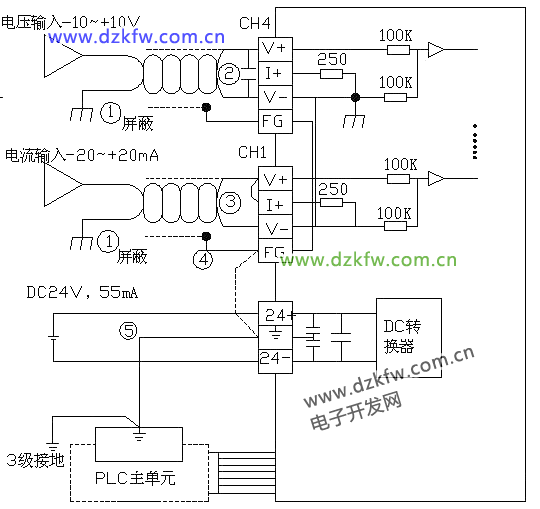

2三菱，F(xiàn)X3U-4AD 官網上的手冊是這樣的接線：
看懂了么？不懂就繼續往下看

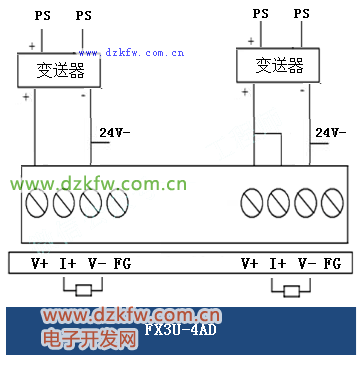

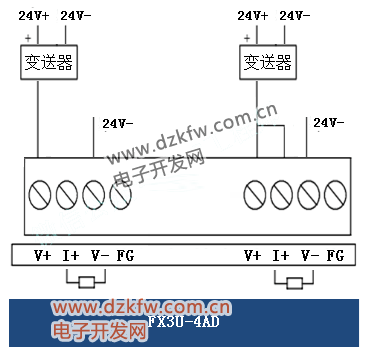

四線制：左端為變送器電壓輸出，右端為變送器電流輸出
三線制：左端為變送器電壓輸出，右端為變送器電流輸出

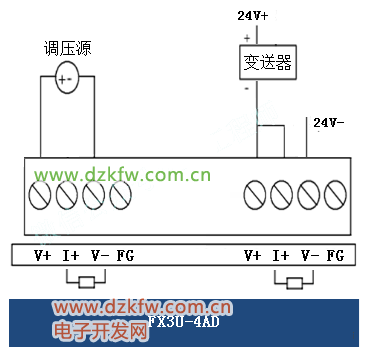

兩線制：左端為調壓源電壓輸出，右端為變送器電流輸出

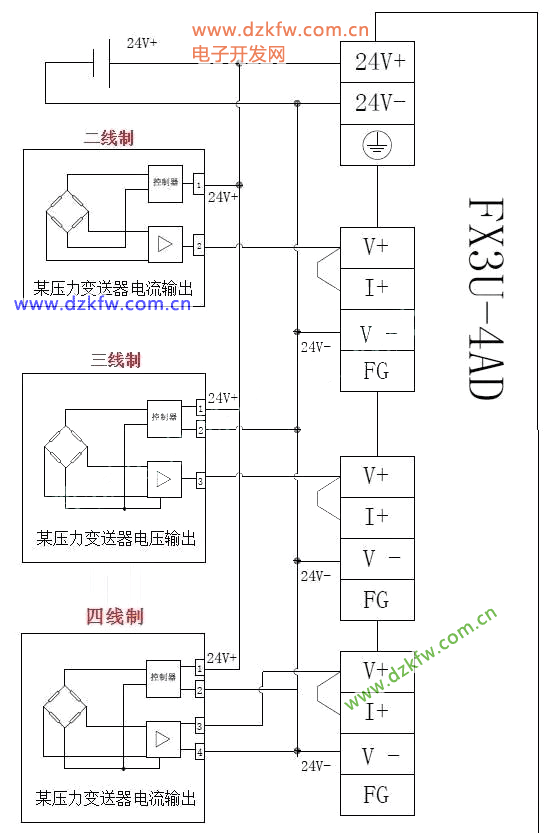

這里， FG為專用接地端，也給大伙舉個例子：
小結
如果你認真看到這里你會發現幾個有意思的事情：
1、西門子的模塊與三菱的模塊有相似的地方，例如西門子的A+ A- RA 與三菱的V+ V- I+對應，RA與A+之間串電阻，I+與V+之間也是串電阻。
2、模塊凡是接受電流信號，會看到有端子串接，例如，西門子的A+與RA，三菱的V+與I+串接起來的，為什么要串接，因?yàn)槟馨?50Ω的電阻接起來，拿三菱的來說，電流信號 → I+-V+（電阻一端）， I-（電阻另一端） → 24V-,這樣的話，就相當于電流信號流進電阻，根據歐姆定律，U=I*R（0~20MA*250Ω=0~5V）,因此，相當于在模塊的V+與V-兩端產生一個電壓，加到兩個100K電阻兩端！這表明了，模擬量模塊最終其實處理的是電壓信號。
然而很多人會忘記串這根線，就導致電流信號處理會出問題，而且這樣串接確實很麻煩，可能西門子的硬件工程師注意到這個問題了，所以進行了改進，當然，這是猜的（別的不說，只舉例S7-200Smart 的模擬量模塊）：

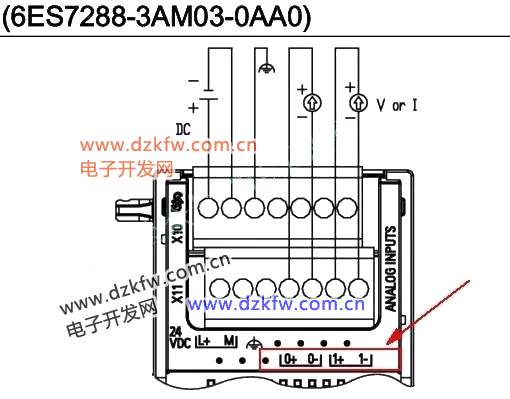

3EM AM03官網上的手冊是這樣的接線：
看紅色方框，接線端沒有別的符號，只有序號的一正一負了。
四線制：電壓/電流四線制接線，別鉆 為什么電源不寫PS的 牛角尖~

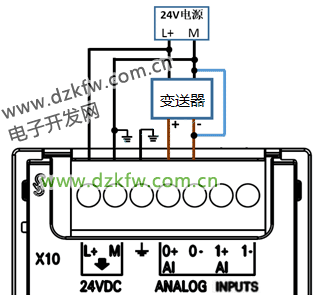

三線制：左端為變送器電壓輸出，右端為變送器電流輸出

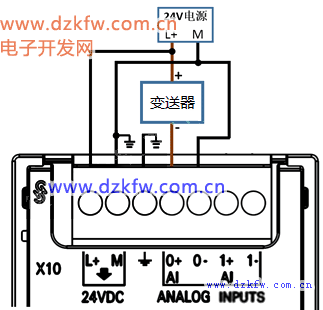

兩線制：左端為調壓源電壓輸出，右端為變送器電流輸出

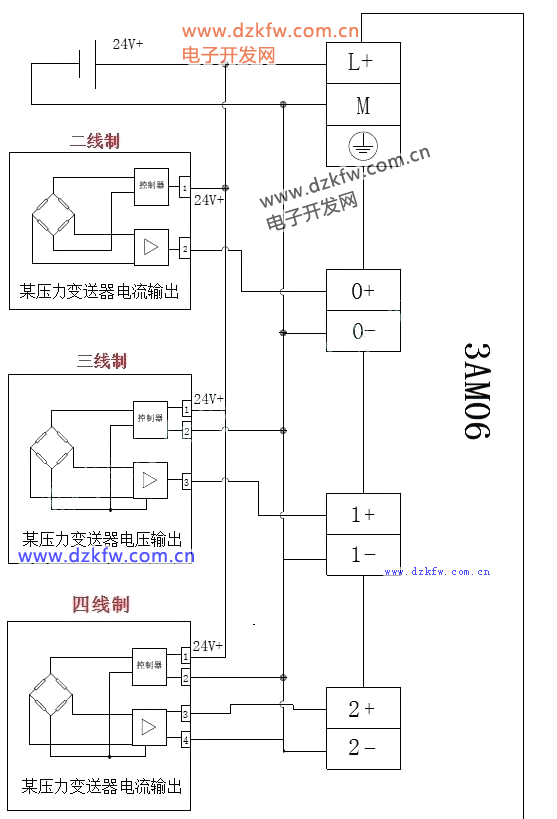

這里， 再給大伙舉個例子：
是不是看起來利索多了，說這些，只是想告訴大家，科技在進步，新產品總會人性化，就此文來說，新產品模塊接線得懂，舊產品模塊接線也得懂，新產品是建立在舊產品上的，但原理性的東西不會被磨滅。
對了，下面把歐姆龍的也附上，如果上面你認真看過，歐姆龍的不看你也會接了。

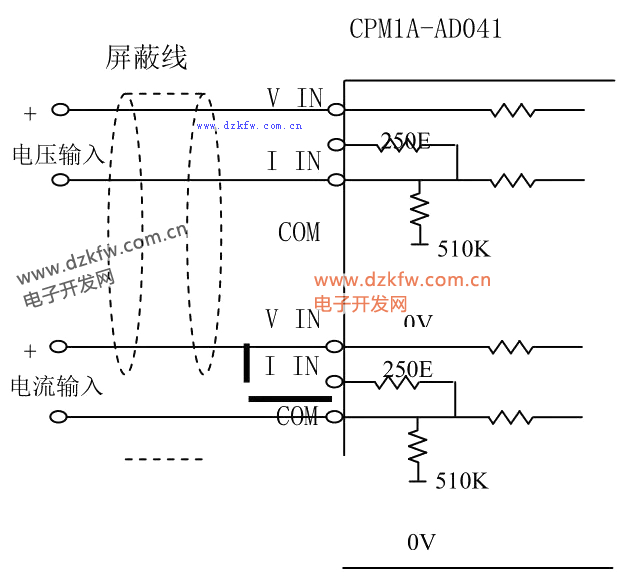

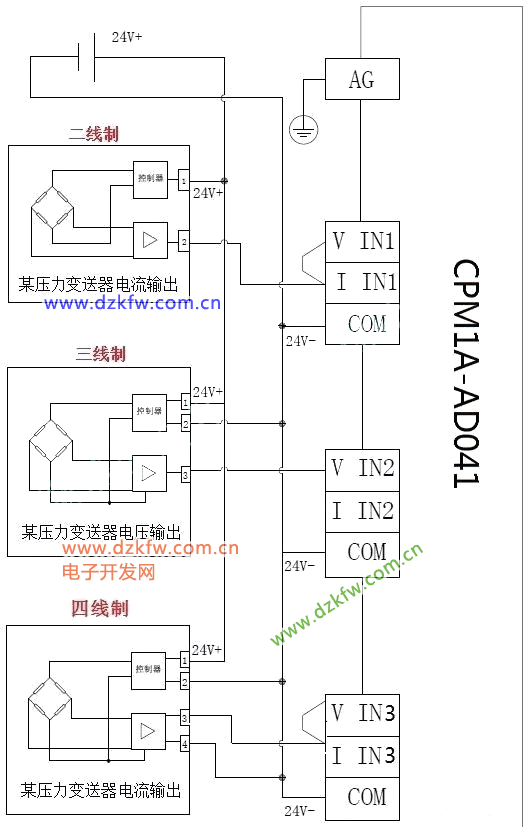

4歐姆龍，CPM1A-AD041官網上的手冊是這樣的接線：
個人感覺，像西門子的EM235模塊接線，所以分解圖不上了，直接放例子圖：
實例圖：
結語：
為大家附上本次舉例的部分模塊資料鏈接：
鏈接：https://pan.baidu.com/s/1NlUlOspk2l6ITFbtk-xG_Q 密碼：g3qe
