"1" 處的三個接線端子是基本模塊的交流電源接線端子其中 L 接交流電源的火線, N 接交流電源的零線, 〨 接交流電源的地線;

"2" 處的COM是輸入端子的公共端,同時當輸入端要接傳感器時, COM 也與傳感器供電的直流電的 0V 相連;

"3” 處的 24+是 基本模塊輸出的 DC24V 電源的 +24V,這個電源可供傳感器使用,也可供擴展模塊使用,但通常不建議使用此電源;

"4" 處的接線端子是數字量輸入接線端子,通常與按鈕、開關量的傳感器相連:

"5" 處的 COM1 是第一組輸出端的公共接線端子,這個公共接線端子是輸出點 Y0、Y1、Y2、Y3 的公共接線端子。

"6" 處是輸出點 Y0、Y1、Y2、Y3。

"7” 處的粗線很明顯是將第一組輸出點和第二組輸出點分開。

FX2N 系列 PLC 的輸入端是NPN輸入,也就是低電平有效,當輸入端與數字量傳感器相連時,只能使用 NPN 型傳感器。而不能使用 PNP 型傳感器,FX2N的輸入端在連接按鈕時,并不需要外接電源,這些都有別于西門子的 PLC.FX2N系
列 PLC 的輸入端的接線示例如下圖所示:

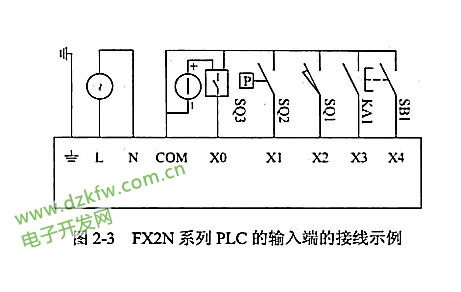

▲ FX2N 系列 PLC 的輸入端的接線示例：可見輸入端電源的負極與 COM 公共端短接。
