NPN和PNP輸出電路和PLC輸入模塊的連接

作者：佚名    文章來源：本站原創    點擊數：    更新時間：2021-01-10
NPN集電極開路輸出
由以上分析可知，NPN集電極開路輸出為0V，當輸出OUT端和plc輸入相連時，電流從PLC的輸入端流出，從PLC的公共端流入，此即為PLC的漏型電路的形式，即：NPN集電極開路輸出只能接漏型或混合式輸入電路形式的PLC，連接圖如圖1所示：

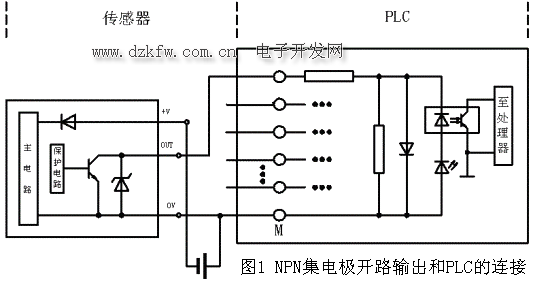

                        圖1 NPN集電極開路輸出和PLC的連接
PNP集電極開路輸出
PNP集電極開路輸出為+V高電平，當輸出OUT端和PLC輸入相連時，電流從PLC的輸入端流入，從PLC的公共端流出，此即為PLC的源型電路的形式，即：PNP集電極開路輸出只能接源型或混合型輸入電路形式的PLC，連接圖如圖2所示：

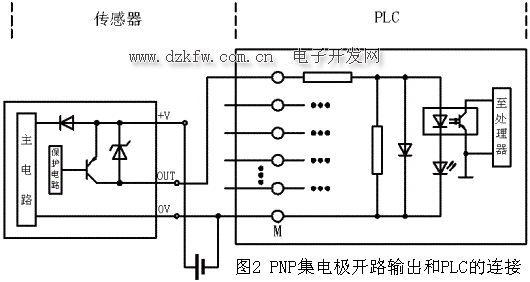

圖2 PNP集電極開路輸出和PLC的連接

Tags：NPN,PNP,PLC,連接
