三菱GX Works2是專門用于三菱系列PLC的編程軟件，該軟件有簡單工程和結構工程兩種編程方式，支持梯形圖、指令表、SFC、ST、結構化梯形圖等編程語言，并且內部集成了仿真軟件，可以實現程序的虛擬仿真與調試。

由于沒有實體PLC本文主要介紹該軟件的一些基本操作和仿真軟件的使用。

一、軟件界面介紹

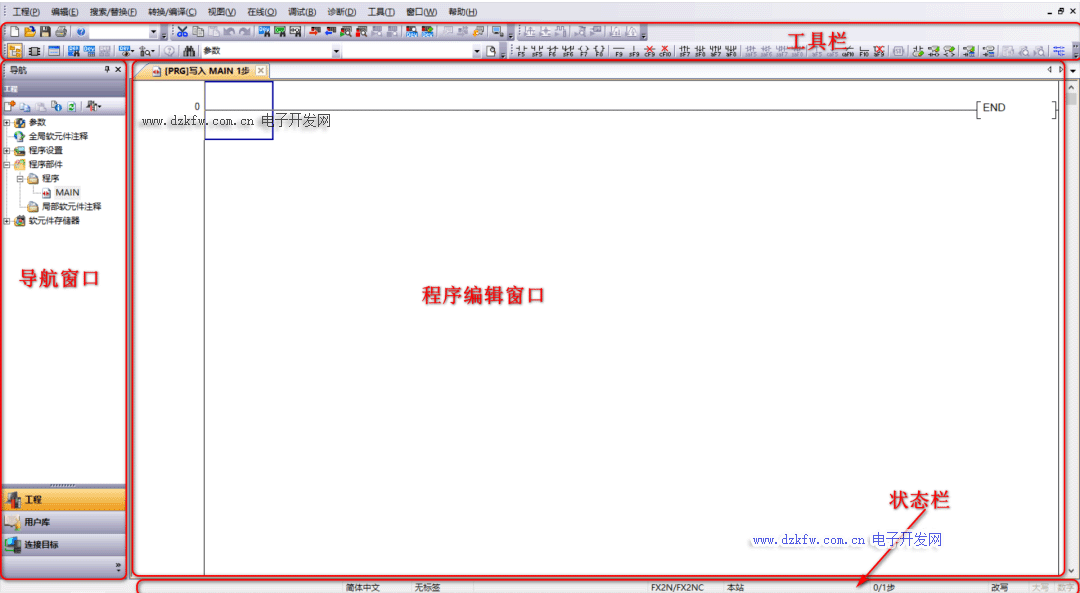

在程序編輯界面中，通常包含導航窗口、程序編輯窗口、狀態欄、菜單欄和工具欄。

二、新建工程

在菜單欄中依次單擊“工程”——“新建”即可進入新建工程界面。

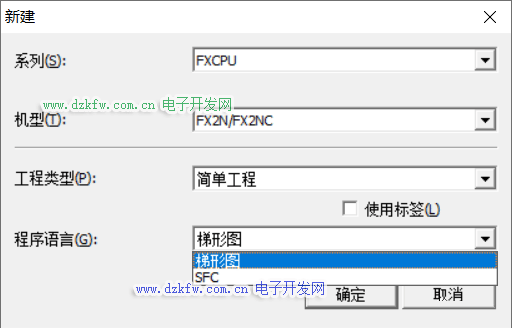

在新建工程界面中可以選擇PLC的系列、機型、工程類型、程序語言以及是否使用標簽等內容（本文以新建簡單工程為例）。

系列和機型：根據項目實際需求選擇。

工程類型：可以選擇簡單工程和結構工程。

程序語言：在簡單工程類型下只能選擇梯形圖或SFC（順序功能圖）兩種語言。

使用標簽：使用ST語言編程時需要勾選該選項。

三、程序編輯

新建工程后會進入程序編輯界面，在該界面中可以實現對程序的編輯、修改以及監視程序的運行狀態。

1）指令輸入

在GX Works2編程軟件中可以使用指令表和單擊工具欄中的指令按鈕輸入指令，其方法與仿真模擬軟件FX-TRN-BEG-C中的指令輸入方法相同。

2）轉換/編譯程序

程序編輯完成后需要對程序進行轉換/編譯，否則程序無法下載。

在菜單欄中依次單擊“轉換/編譯”——“轉換”或者直接使用快捷鍵“F4”對程序進行轉換/編譯。

若轉換/編譯成功程序上的灰色部分會消失，若轉換/編譯失敗則會有對應的提示框，且程序上的灰色部分不會消失，此時需要修改程序。

3）行編輯

將編輯框移動到需要操作的行后單擊鼠標右鍵選擇“編輯”，然后根據需要選擇行插入、行刪除等操作。

四、注釋

1）注釋、聲明、注解

工具欄中的三個圖標分別表示對程序進行注釋、聲明、注解編輯。

注釋：解釋說明單個軟元件的功能。

注解：解釋說明整行程序的功能。

聲明：解釋說明多行（整段）程序的功能。

2）全局軟元件注釋

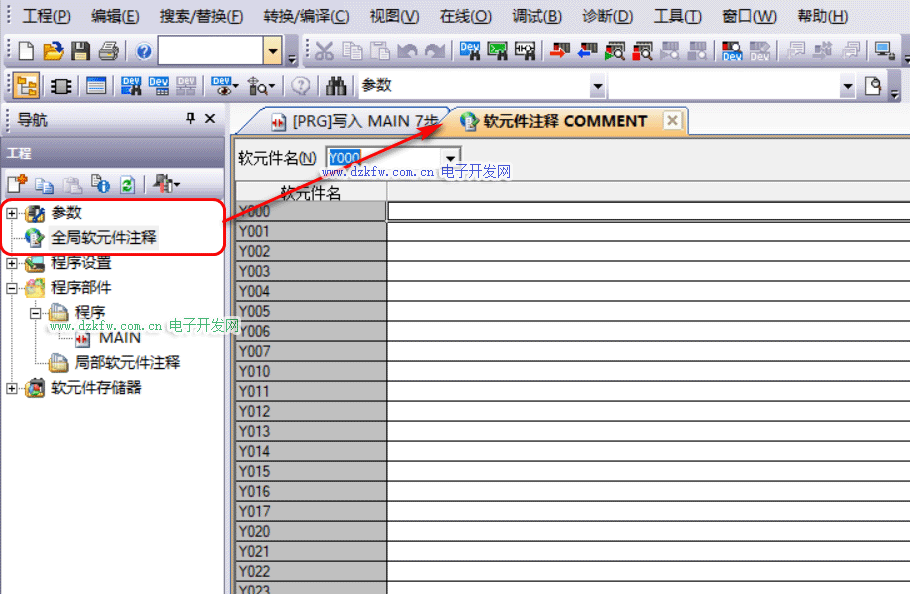

單擊導航窗口中“參數”選項卡下的“全局軟元件注釋”進入軟元件注釋界面。

輸入軟元件名稱并回車確定，對應的軟元件就會出現，然后根據需要在軟元件的名稱后輸入注釋。

3）顯示與隱藏注釋

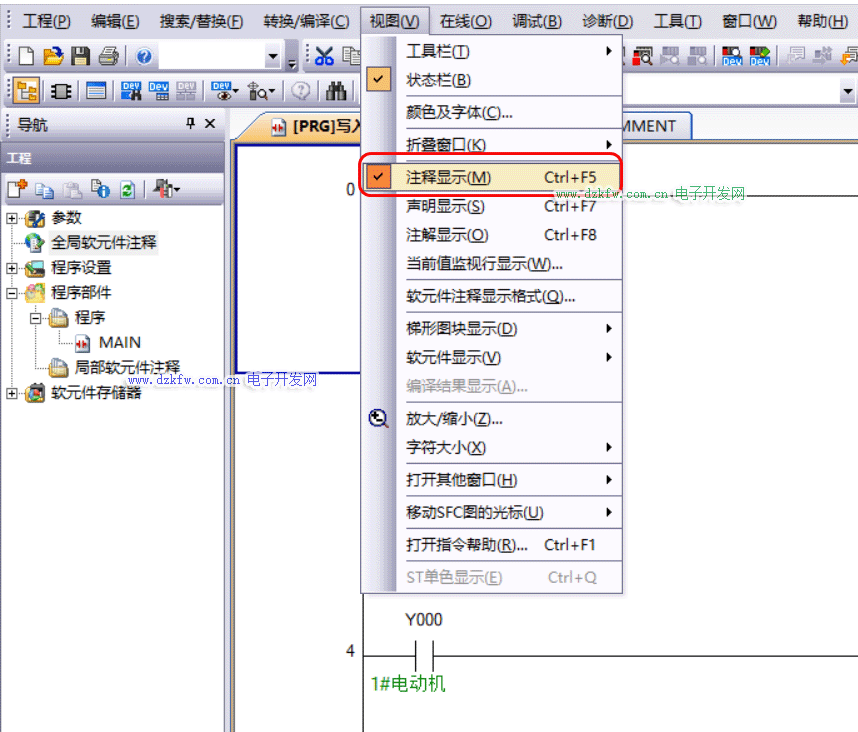

依次單擊菜單欄中的“視圖”——“注釋顯示”可以設置顯示或隱藏注釋。

4）注釋格式設置

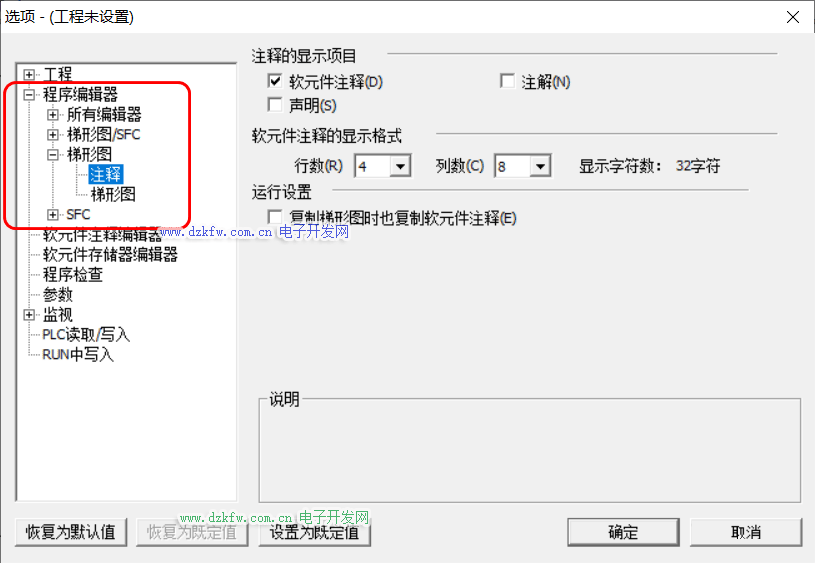

依次單擊菜單欄中的“工具”——“選項”進入選項設置界面。然后在“程序編輯器”中修改注釋的格式。

五、程序仿真

在沒有實體PLC的情況下可以通過軟件自帶的仿真功能調試、驗證程序。

1）仿真模式

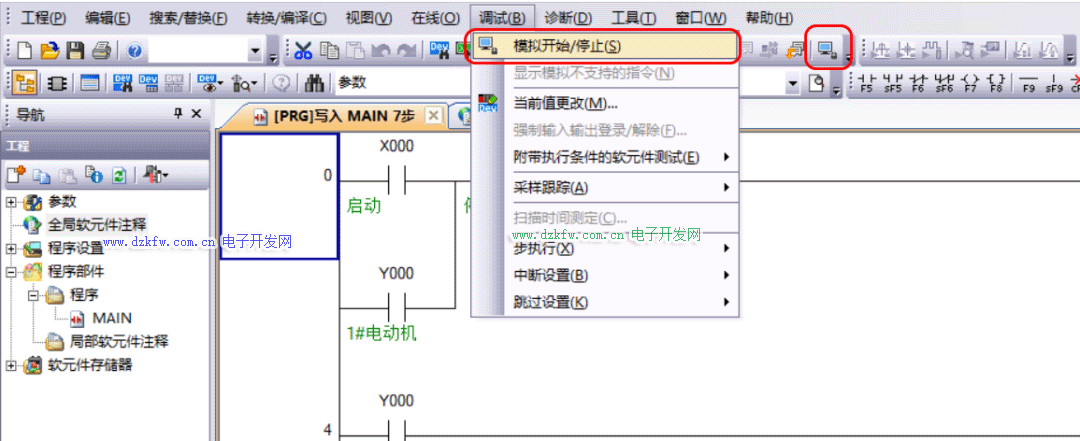

程序轉換/編輯無誤后依次單擊菜單欄中的“調試”——“模擬開始/停止”或直接單擊工具欄中的“電腦”圖標進入仿真模式。

2）修改單個軟元件的狀態

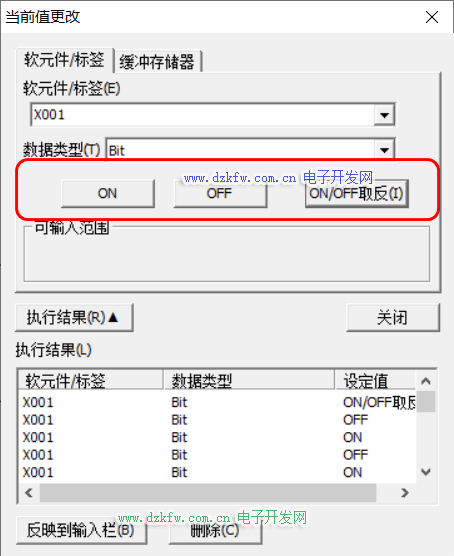

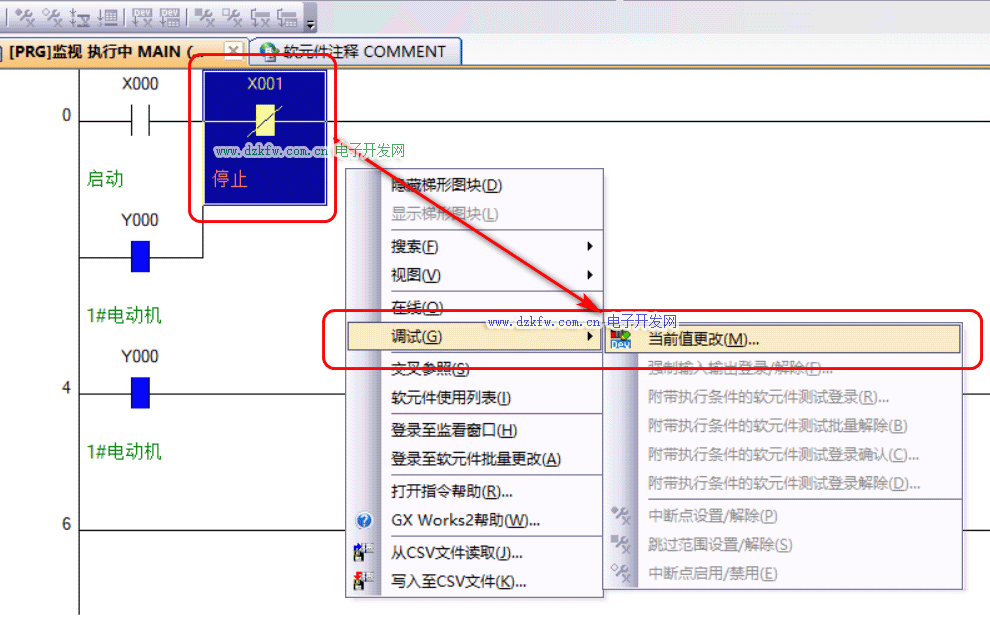

將編輯框移動到需要修改的軟元件上，然后右鍵單擊選擇“調試”——“當前值更改”進入更改界面。

通過單擊“ON”、“OFF”、“ON／OFF取反”按鈕調整軟元件的狀態。

輸入不同的軟元件／標簽可以在該界面修改多個軟元件的狀態。

ON：將軟元件置位為ON狀態。

OFF：將軟元件置位為OFF狀態。

ON／OFF取反：對軟元件當前狀態取反。

３）程序寫入

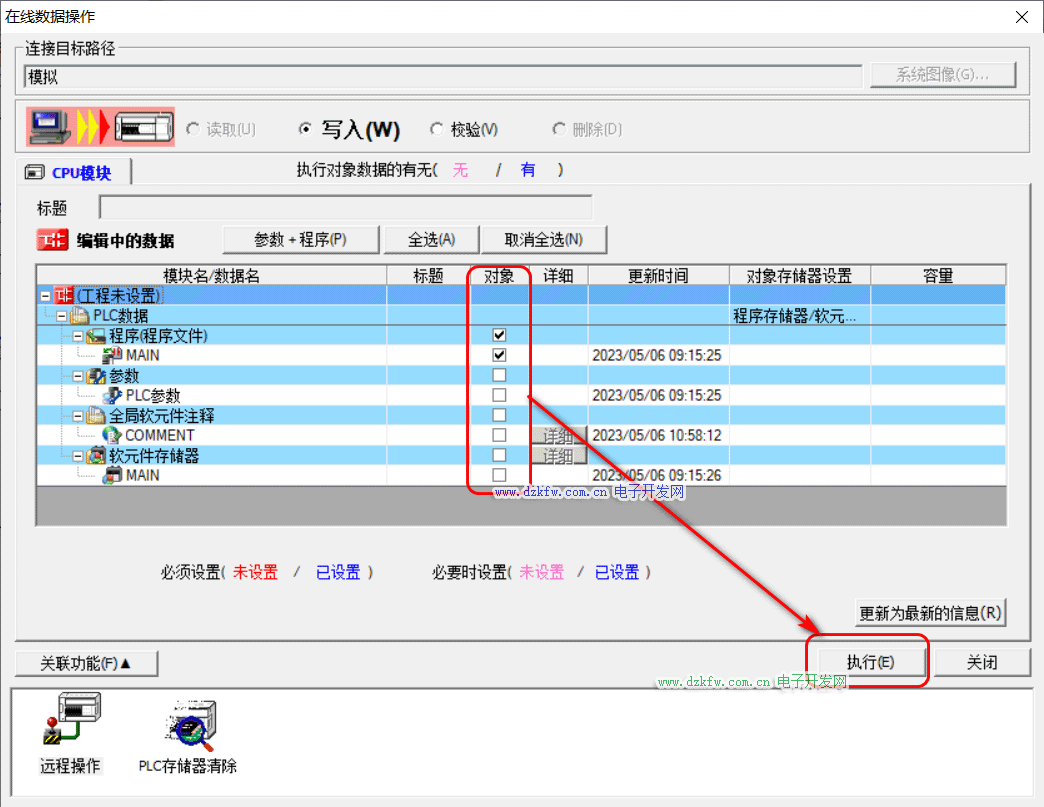

需要將修改后的程序下載到仿真器中時，依次單擊菜單欄中的“在線”——“PLC寫入”進入程序寫入界面。在該界面可以根據需要勾選需要寫入到PLC中的內容。

勾選完成后單擊“執行”按鈕開始寫入程序。

六、監視

１）開啟／關閉監視

在進入仿真狀態后系統會自動開啟對程序的監視，也可以在菜單欄依次單擊“在線”——“監視”——“開始監視”開啟監視模式。

在工具欄直接點擊對應的快捷按鈕也能實現同樣的功能。

在監視模式下不能修改程序，需要切換到寫入模式。

２）軟元件／緩沖儲存器批量監視

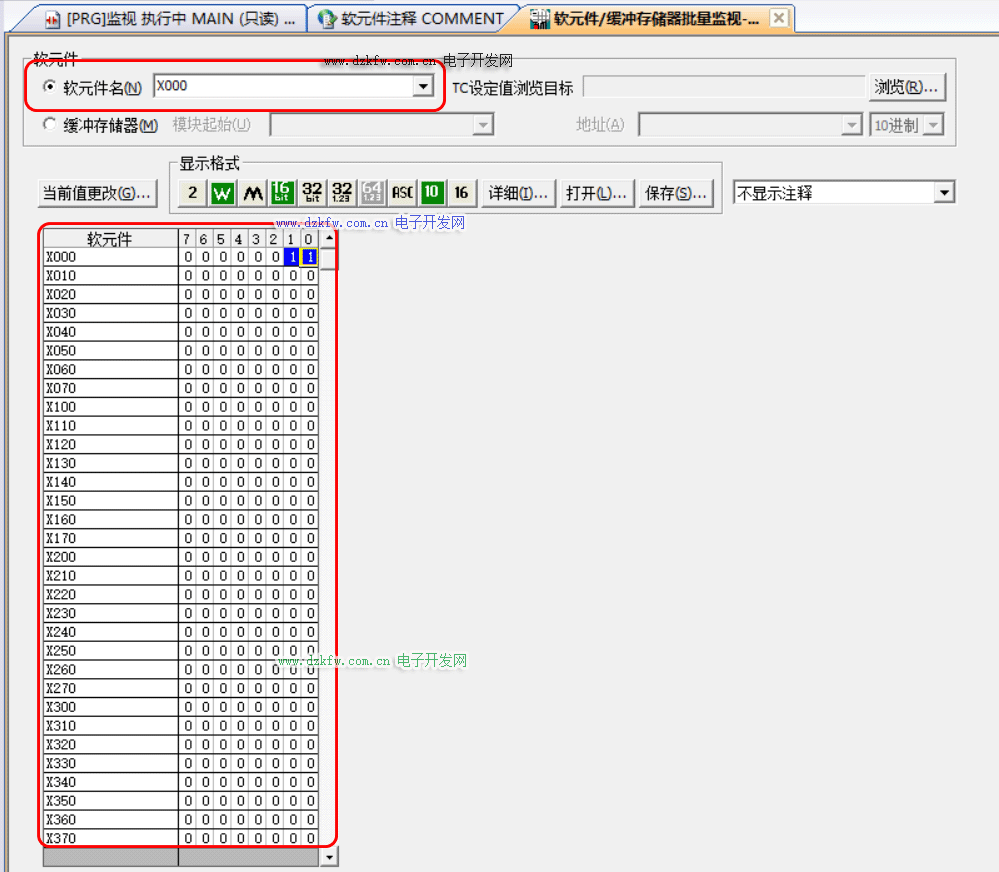

在菜單欄中依次單擊“在線”——“監視”——“軟元件／緩沖儲存器批量監視”進入批量監視界面。

輸入軟件名稱后可以在該界面對同類型軟元件的值批量更改。

３）監看

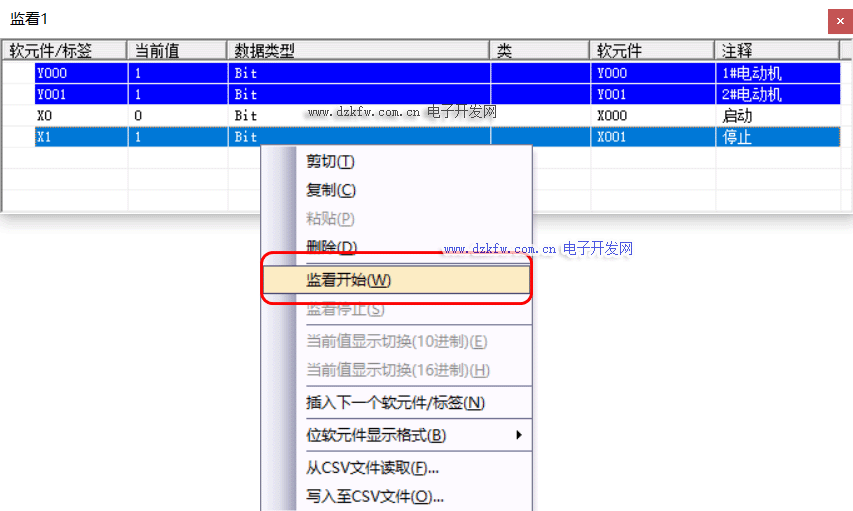

在程序編輯窗口單擊鼠標“右鍵”，選擇“登錄至監看窗口”。

在監看窗口中輸入軟元件名稱后單擊鼠標“右鍵”選擇“監看開始”，在監看過程中可以通過修改當前值改變軟元件的狀態，監看結束后按同樣步驟選擇“停止監看”。
