STEP7 中S7-200SMART  PLC的PWM輸出向導
m.diks.com.cn/Article/plcsoft/10084.html   西門子plc怎么產生PWM信號？下面列舉實際例子程序：

可以利用西門子軟件的PWM向導生成PWM波，非常簡單。

如果要自己編程序的話，比較復雜。正好今天沒事，試著編一下，使用西門子SMART PLC。

注：此程序是PWM周期和占空比均可調的，考慮各種極端情況，如果只是簡單的滿足題目，就太簡單了。

參數定義：time_set：MD0，32位浮點數，PWM波周期，單位：s

pwm_set：MD4,32位浮點數，PWM占空比，范圍0-1。

Q0.0：PWM輸出。其他均為臨時變量，可以忽略。


pmw_1_10ms為輸出為1的時間，pmw_0_10ms為輸出為0的時間


先對輸入的數據進行判斷，周期為0-327s（使用的定時器為10ms定時器，最大定時周期為327.67s），占空比為0-1之間的數字，輸出非法數據恢復默認。

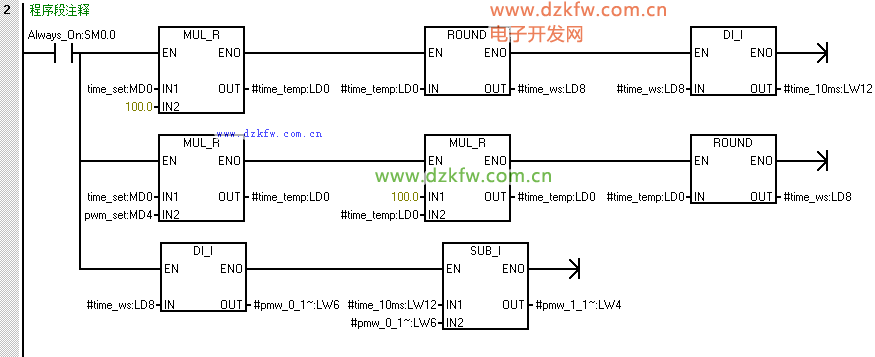

輸入時間周期*100ms，然后ROUND指令取整，DI_I指令轉化。第二行轉化占空比，計算PWM為1的時間和PWM為0的時間。

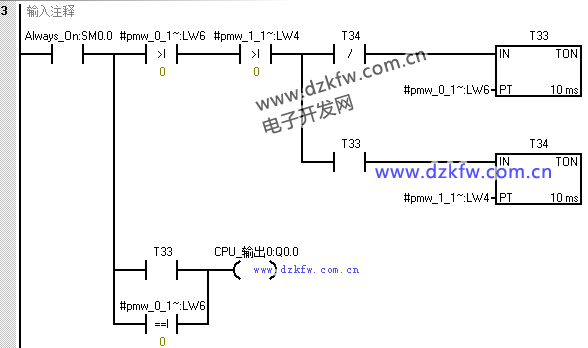

T33計時PWM為0的時間，計時滿之后，T33閉合，T34計時，Q0.0閉合，T34計時滿之后，復位T33，重復該周期。

注意：因為占空比可能為1或0，因此要對占空比的時間進行一下對比，如果占空比為0，則讓Q0.0一直輸入，如果占空比為1，則此段程序不工作，Q0.0無輸出。

親測可用，程序無問題。
