梯形圖

程序設計的搶答信號燈，是在主持人按下?lián)尨鸢粹o后才有效，而且只要有一個搶答信號之后，其他的均無效。

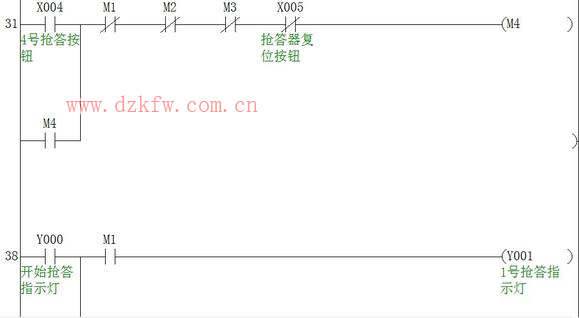

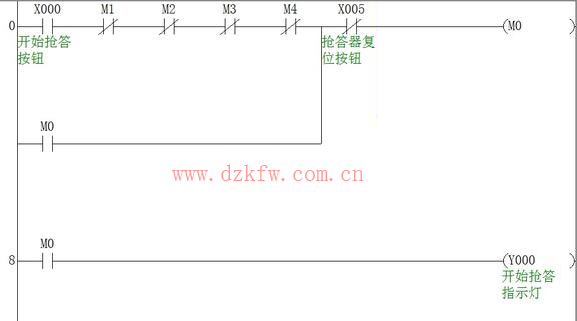

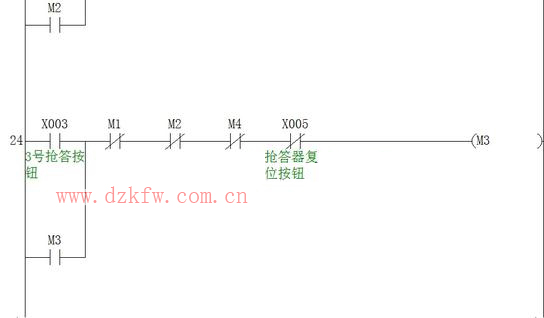

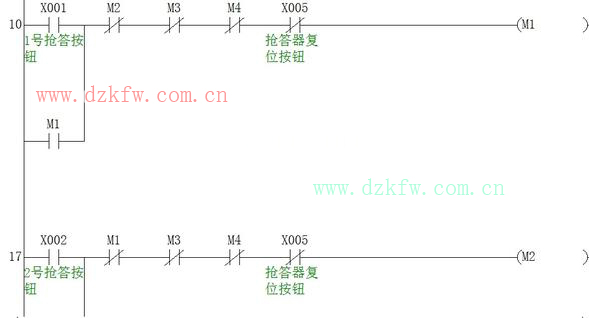

當主持人按下?lián)尨鸢粹oSB1，X0輸入信號有效，中間繼電器M0為ON，M0的常開觸點控制Y0輸出為ON。如果輸入信號X1有效，中間繼電器M1為ON，使Y1輸出為ON，同時M1常閉觸點斷開，將其他搶答器的控制斷開，X2 X3 X4輸入有效時，與X1輸入有效時類似。
當按下復位按鈕時，X5輸入有效，使中間繼電器M0復位，使Y0輸出為OFF，一次搶答結束。
在按下?lián)尨鸢粹o之前如果有人按下?lián)尨鹌鳎�以X1輸入信號有效為例，使M1為ON，通過M8013 輸出1S 的時鐘脈沖信號，控制Y0的閃爍，按下X5，使搶答信號燈熄滅。其他與X1輸入有效時類似。
