在許多控制場合，需要對信號進行分頻。下面以如圖所示的二分頻程序為例來說明plc是如何來實現分頻的。

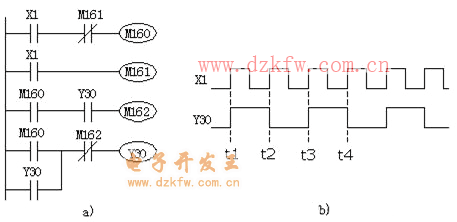

圖1  二分頻程序

a）梯形圖      b）時序圖

圖中，Y30產生的脈沖信號是X1脈沖信號的二分頻。圖1b中用了三個輔助繼電器M160、M161和M162。當輸入X1在t1時刻接通（ON），M160產生脈寬為一個掃描周期的單脈沖，Y30線圈在此之前并未得電，其對應的常開觸點處于斷開狀態，因此執行至第3行程序時，盡管M160得電，但M162仍不得電，M162的常閉觸點處于閉合狀態。執行至第4行，Y30得電（ON）并自鎖。此后，多次循環掃描執行這部分程序，但由于M160僅接通一個掃描周期，M162不可能得電。由于Y30已接通，對應的常開觸點閉合，為M162的得電做好了準備。

等到t2時刻，輸入X1再次接通（ON），M160上再次產生單脈沖。此時在執行第3行時，M162條件滿足得電，M162對應的常閉觸點斷開。執行第4行程序時，Y30線圈失電（OFF）。之后雖然X1繼續存在，由于M160是單脈沖信號，雖多次掃描執行第4行程序，Y30也不可能得電。在t3時刻，X1第三次ON，M160上又產生單脈沖，輸出Y30再次接通（ON）。t4時刻，Y30再次失電（OFF），循環往復。這樣Y30正好是X1脈沖信號的二分頻。由于每當出現X1（控制信號）時就將Y30的狀態翻轉（ON/0FF/ON/0FF），這種邏輯關系也可用作觸發器。
