在實際工作中，有時要求幾臺電動機不同時啟動、停止，而要按照一定的順序啟動、停止，即對各電動機的啟動、停止進行連鎖控制，這時可用控制各臺電動機的接觸器的動合觸點來實現。
① 順序啟動：將控制先啟動的電動機接觸器的動合觸點，串接在相鄰的控制后啟動的電動機的接觸器的線圈電路或啟動按鈕支路中，可滿足順序啟動的控制要求。
② 順序停止：控制先啟動電動機的接觸器的動合觸點，并聯在相聯的控制后啟動的電動機接觸器的停止按鈕兩端，可滿足順序停車的控制要求。
③ 逆序停止：控制后啟動的電動機的接觸器的動合觸點，并接在相鄰先啟動的電動機接觸器停止按鈕兩端，可滿足逆序停車的控制要求。
1．兩臺電動機的順序啟動、順序停止的控制電路

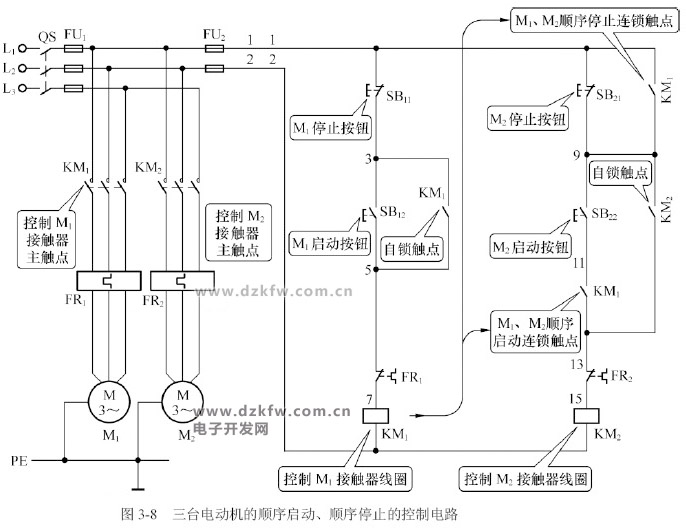

控制電路如圖所示。
順序停止控制電路是指多臺電動機工作時，必須按一定順序停止的控制電路。由于停止是按一定順序進行的，因此停止按鈕不能共用一個，一般這類電路是靠接觸器的動合觸點來實現。
【電路組成】
由圖可見，KM1的輔助動合觸點KM1（11-13），作為先決條件串聯在KM2控制電路的啟動按鈕SB22支路中，保證M1啟動后M2才能啟動。KM1的輔助動合觸點KM1（1-9）并聯在動斷按鈕SB21兩端，作為KM2失電的先決條件。這樣當KM1得電吸合后，等于將動斷按鈕SB21短接，按下SB21，KM2不能失電釋放，即
