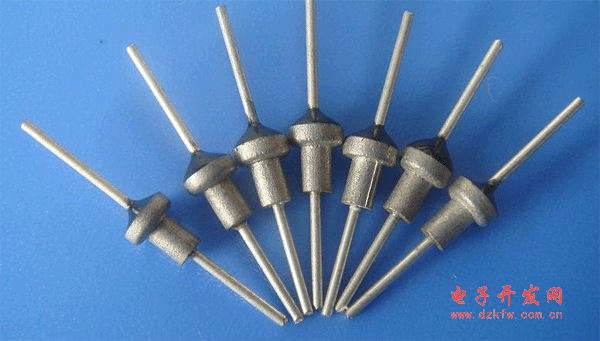

穿心電容外形如下圖所示。穿心電容是一種三端電容，但與普通的三端電容相比，由于它直接安裝在金屬面板上， 因此它的接地電感更小，幾乎沒有引線電感的影響，另外，它的輸入輸出端被金屬板隔離，消除了高頻耦合，這兩個特點決定了穿心電容具有接近理想電容的濾波效果。 穿心電容的介質為陶瓷介質，而陶瓷電容的容量會隨環境溫度變化而變化，這種容量變化會影響濾波器的濾波截止率。陶瓷電容的容量溫度變化率是由陶瓷介質本身決定的。因此，選擇適當的陶瓷介質非常重要。濾波器所用的電容一般為陶瓷電容。由于其物理結構，這種陶瓷電容又稱為穿心電容。

        穿心電容自電感較普通電容小得多，故而自諧振頻率很高。同時，穿心式設計，也有效地防止了高頻信號從輸入端直接耦合到輸出端。這種低通高阻的組合，在 1GHz 頻率范圍內，提供了極好的抑制效果。
