1．三極管三種工作狀態的特點和條件
    三極管即晶體管，作為放大用應工作在其特性曲線的放大區；

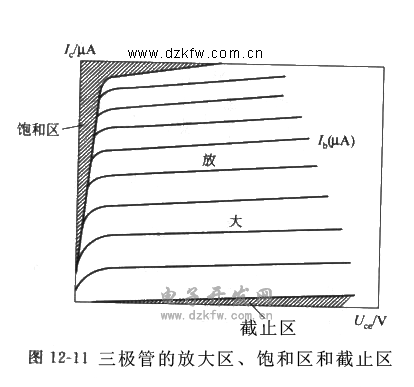

三極管作為開關用應工作在其特性曲線的飽和區和截止區。三極管
的放大區、飽和區和截止區如圖12-11所示。
    (1)截止狀態在截止區內，三極管所承受的電壓較高，管子
中流過的電流卻很小，相當于一個開關的斷開狀態。

①條件對PNP型管，U_b≥U_e；對NPN型管，U_b≤U_e。截
止時的特點是兩個PN結均為反向偏置。
    ②特點
    I_b≈OA，I_c≈0A，U_ce。≈E_c(E_c為電源電壓)
    為了使三極管更好地截止，可采取下列措施：采用I_ceo較小的
管子；在基極和發射極間加反向偏壓。此時截止的條件為：對于
PNP型管，U_be≥OV;對于NPN型管，U_be。≤OV。
    (2)放大狀態  在放大區內，微弱的電信號能被放大到很大的
數值。
    ①條件發射結加正向電壓，U_b>U_e；集電結反向，U_c >U_b)。
    ②特點AlC =pAlb，滿足放大規律，I_e與R_e、E_c基本上無關。
    (3)飽和（導通）狀態  在飽和（導通）區內，三極管三個電
極間的電壓均很小，電流卻很大，相當于一個開關的接通狀態。
    ①條件



    ②特點  發射結、集電結都處于正向，Ib增加，J。不再增
加，Ie—EC /Rc由R。、E。決定，飽和壓降u。。。≈ov，這時可以把
三極管的三個電極看作是接通的。
