LM386是一款通用型音頻功放集成電路，它具有以下特點：
頻響寬（可達數百千赫）
功耗低（常溫下為660mW）
電源電壓范圍寬（4~16V）
外接元件少
使用時不需加散熱片

圖一

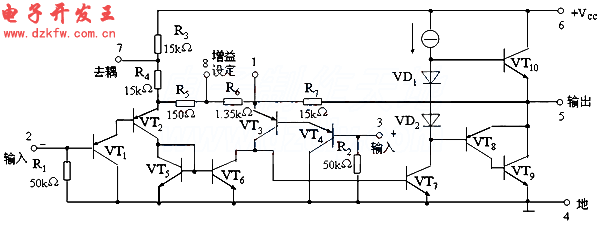

　　圖一是LM386內部電路圖（點擊電路圖可放大）。它由三級所組成：

　　１、輸入級
　　由VT2、VT3級成差放電路，雙入單出，VT1、VT4管為其偏置電路，VT5、VT6是它的恒流源負載。
　　２、驅動級
　　由VT7管組成共射放大電路，該管集電極帶有恒流源負載。
　　３、輸出級
　　由VT8~VT10管組成準互補功放電路，其中VT8 、VT9復合成等效PNP型管，VD1、VD2是輸出級的小偏置電路。

圖二

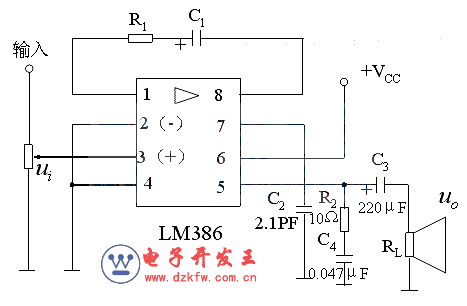

　　圖二為LM386外部接線圖。

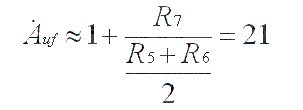

它有2、3兩個輸入端，其中反相輸入端2接地，ui由3端輸入。1與8端為增益設定端。當1、8端斷開時，設ui由3端輸入，則該電路閉環電壓增益

　　當1、8端之間外接10μF電容器時，Auf ≈201。
